원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
BH1286
연락주세요

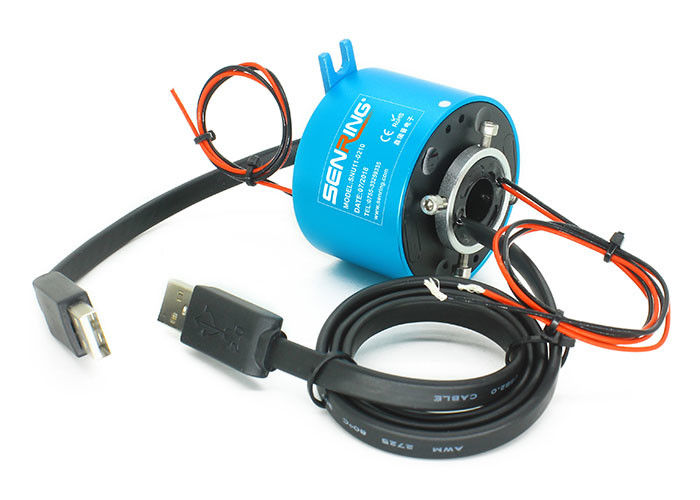

공업 버스 슬립 링 구멍 12.7 사이즈 밀리미터 OD 86 밀리미터는 96번 순회를 최대한으로 씁니다
BH1286 신호 슬립 링에 대한 기술
BH1286 시리즈 강약 전기 신호 슬립 링은 12.7 밀리미터 개구와 주문 제작된 슬립 링이며, 그것이 또한 360번 각도 회전을 통하여 2A/5A/10A/30A 전류를 전할 뿐만 아니라, (안정적이고 정확한) HDMI, 에이치디에스디아이, 100M/1000M 이더넷, RS-232, RS-485, RS-422, 프로피버스 버스 신호, 기타 등등과 같은 다양한 신호의 미션을 특화할 수 있습니다. 그것은 360' 회전과 다양한 제어신호의 미션을 요구하는 어떠한 장치에서 사용될 수 있습니다.
BH1286 신호 슬립 링의 특징
1. 홀은 12.7 밀리미터, OD 86 밀리미터, 최대를 분류합니다. 96 회로 ;
2. 오류 없이 고속 데이터를 전송할 수 있습니다 ;
3. 안정하게 RS-232, RS-485, RS-422, VGA와 같은 다양한 신호를 전송하세요 ;
4. 안정하게 프로피버스, 론웍, 캔뷔스, 디바이스넷, 콘트롤넷과 같은 다양한 버스 신호를 전하세요 ;
5. USB의 혼합 투과, HDMI, 기가비트 이더넷, 섬유, VGA, DVI, 동축 RF (고주파) 신호 ;
6. 안정하게 이더넷 (10M / 100M / 1000M 베이스 티) 데이터를 전송하세요.
| 아니오 순회합니다. | 2~96circuits (모델에 의존합니다) |
| 전압 정격 | 0~440 VDC / VAC |
| 하우징 소재 | Al 합금 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 전기적 잡음 | <10m> |
| 절연 내력 | 800VDC@50Hz |
| 절연 내력 | 1000MΩ@600VDC |
| 일하는 임시. | -40C ~ 80' Ｃ |
| 기계 진동 | MIL-STD-810E |
| 경향 | 신호 (2A),10A/circuit |
| 최대. 회전 속도 | 250RPM 콘티누스리, 간헐적으로 1000RPM |
| 토크 | 0.1N.m ;+0.03N.m/6 와이어 |
| 접점 재료 | 귀금속 : 금 합극 |
| 콘택 저항 | <20m> |
| 도선 Spec. | UL Teflon@Awg22,Awg16 |
| 각선 길이 | 300 밀리미터 |
| IP은 등급입니다 | IP51 |
| 작업 습도 | 10% ~ 85% RH |
| CE는 증명합니다 | 예 |
| 재료 | 순응한 로에스 |

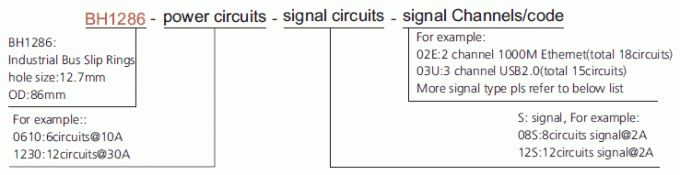

Ｆ - 100M 이더넷 (10, 100 베이스 티 이더넷) - RJ45 (4circuits)
Ｅ - 1000M 이더넷 (1000 베이스 티 이더넷) - RJ45 (9circuits)
Ｐ - 프로피버스 (프로피버스 - 4-핀 디-서브) (4circuits)
Ｃ - 캔뷔스 (캔뷔스 - 4-핀 디-서브) (4circuits)
Ｄ - 디바이스 네트 - 5번 핀 미세 변화 (5 회로)
Ｔ - 제어망 - 75 Ω BNC (4circuits)
Ｖ - VGA (9circuits)
Ｕ - USB 2.0 (5circuits)
Ｒ - RS485 (3circuits)
R1 - RS422(5circuits)
R2 - RS232(10circuits)
비 - 서보 모터 부호기 신호(8circuits)
E1 - 산업용 이더넷 (9circuits)
어떻게 슬립 링을 선택합니까?
슬립 링 솔루션 중에서 적절한 선정은 전 회로, 전압과 회로 당 amps를 포함하는 귀하의 어플리케이션의 운용 변수와 동작속도와 증가하는 타입에 관한 세부 사항을 요구합니다. 당신이 관습 / 수정 솔루션이 가장 아마 요구되거나 당신의 선택에 필요 지원이 시작되기 위해 우리와 연락한다고 확신하면.
