원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
BH38119
연락주세요

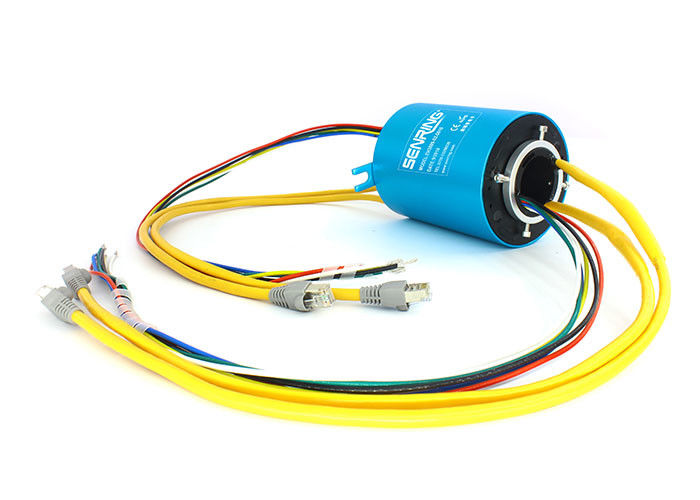

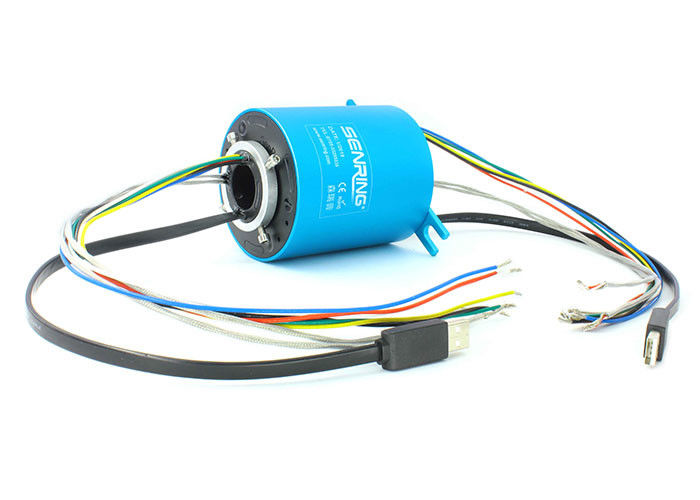

산업적 주문 제작된 신호 슬립 링 구멍 38.1 사이즈 밀리미터 OD 119 밀리미터는 168번 순회를 최대한으로 씁니다
BH38119 신호 슬립 링에 대한 기술
BH38119 시리즈 강약 전기 신호 슬립 링은 50 밀리미터 개구와 119 밀리미터 외경과 주문 제작된 슬립 링 시리즈입니다. 고정 어퍼처와 외경은 별문제로 하고, 시그널 타입은 맞춤화될 수 있습니다. BH38119 시리즈 슬립 링은 360번 각도 회전을 통하여 2A/5A/10A/30A 경향을 전할 뿐만 아니라 안정하게 그리고 정확하게 HDMI, 에이치디에스디아이, 100M/1000M 이더넷, RS-232, RS-485, RS-422, 프로피버스 버스 신호, 기타 등등과 같은 다양한 신호를 전송할 수 있습니다. BH38119를 위한 최대 개수의 회로는 168이며, 그것이 대부분의 요구조건을 충족시킬 수 있습니다. 만약 요구된 회로의 실제 숫자가 더 있다면, 특화를 위한 SENRING 기술적 스태프와 연락하세요.
BH38119 신호 슬립 링의 특징
1. 홀은 38.1 밀리미터, OD 119 밀리미터, 최대를 분류합니다. 168 회로 ;
2. 정확하게 고속 데이터를 전송하세요
3. 안정하게 RS-232, RS-485, RS-422, VGA, 기타 등등과 같은 모든 종류의 신호를 전송하세요 ;
4. 안정하게 프로피버스, 론웍스, 캔뷔스, 디바이스넷, 콘트롤넷, 기타 등등과 같은 모든 종류의 신호를 전송하세요 ;
5. USB, HDMI, 1000M 이더넷, 광섬유, VGA, DVI, 동축 RF (고주파), 기타 등등과 같은 혼합 신호를 전송하세요 ;
6. 안정하게 이더넷 자료(10M / 100M / 1000M BaseT)를 전하세요 ;
| 아니오 순회합니다. | 2~168circuits (모델에 의존합니다) |
| 전압 정격 | 0~690 VDC / VAC |
| 하우징 소재 | Al 합금 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 전기적 잡음 | <10m> |
| 절연 내력 | 800VDC@50Hz |
| 절연 내력 | 1000MΩ@600VDC |
| 일하는 임시. | -40C ~ 80' Ｃ |
| 기계 진동 | MIL-STD-810E |
| 경향 | 신호 (2A),10A/circuit |
| 최대. 회전 속도 | 250RPM 콘티누스리, 간헐적으로 1000RPM |
| 토크 | 0.1N.m ;+0.03N.m/6 와이어 |
| 접점 재료 | 귀금속 : 금 합극 |
| 콘택 저항 | <20m> |
| 도선 Spec. | UL Teflon@Awg22,Awg16 |
| 각선 길이 | 300 밀리미터 |
| IP은 등급입니다 | IP51 |
| 작업 습도 | 10% ~ 85% RH |
| CE는 증명합니다 | 예 |
| 재료 | 순응한 로에스 |
Ｆ - 100M 이더넷 (10, 100 베이스 티 이더넷) - RJ45 (4circuits)
Ｅ - 1000M 이더넷 (1000 베이스 티 이더넷) - RJ45 (9circuits)
Ｐ - 프로피버스 (프로피버스 - 4-핀 디-서브) (4circuits)
Ｃ - 캔뷔스 (캔뷔스 - 4-핀 디-서브) (4circuits)
Ｄ - 디바이스 네트 - 5번 핀 미세 변화 (5 회로)
Ｔ - 제어망 - 75 Ω BNC (4circuits)
Ｖ - VGA (9circuits)
Ｕ - USB 2.0 (5circuits)
Ｒ - RS485 (3circuits)
R1 - RS422(5circuits)
R2 - RS232(10circuits)
비 - 서보 모터 부호기 신호(8circuits)
E1 - 산업용 이더넷 (9circuits)
