원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
3012012
연락주세요
공기인 12번 통과와 전기 로터리 유니온 지지 10~12mm 파이프

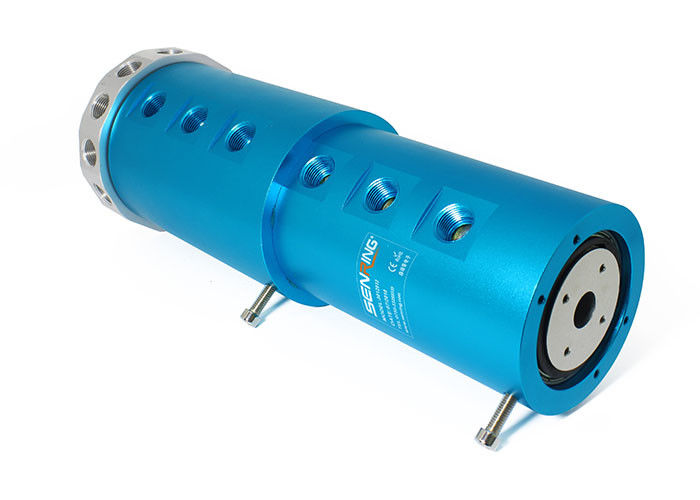

3012012 공기 회전식 유니언에 대한 기술
10~12mm 파이프를 위한 표준 G3/8 " 항구와 SENRING 12 도입 공압 & 전기 로터리 조합 3012012 일련은 pneumatic/를 정적인 부분에서 진공인 스팀, 공기, 진공을 포함하는 다양한 매체를 이동시키도록 적당한 장치의 회전부로 이동시킬 수 있습니다
3012012 공기 회전식 유니언의 특징
1. USB, HDMI, 1000M 이더넷, VGA, DVI, 동축 RF (고주파), 서보 모터 신호, 공업 버스 슬립 링... 등과 같은 혼합된 전기와 신호를 전하는 것 지원하세요 ;
2. 360은' 압축된 공기, 스팀, 진공이, 음압, 양의 압력... 기타 등등을 전합니다 ;
3. 맥스. 압력(들) :1Mpa (진공 : -1.5kPa, 더 높은 압력은 맞춤화될 수 있습니다) ;
4. 10~12mm 파이프를 위한 12 G3/8 " 공항을 지원하세요 ;

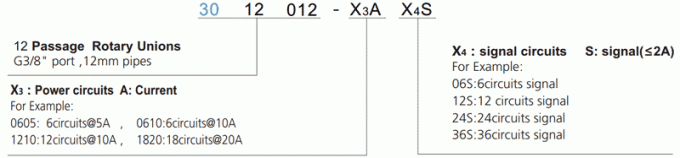

부품 호기 기술

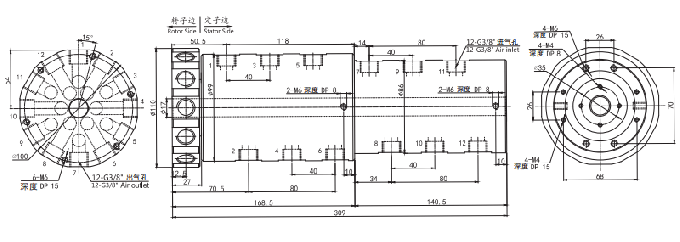

3012012 공기 회전식 유니언을 그린 그림
표준 모델 목록
| 모델 | 도입(가스) | 포트의 크기 | 관경 |
| 3012012 | 12 도입 | G3/8 " | 10~12mm |
| 모델 | 도입(가스) | 포트의 크기 | 관경 | 신호 회로(2A) | 길이 L(mm) |
| 3012012-06S | 12 도입 | G3/8 " | 10~12mm | 6 | 14 |
| 3012012-12S | 12 도입 | G3/8 " | 10~12mm | 12 | 21 |
| 3012012-24S | 12 도입 | G3/8 " | 10~12mm | 24 | 35 |
| 3012012-36S | 12 도입 | G3/8 " | 10~12mm | 36 | 52.3 |
| 3012012-56S | 12 도입 | G3/8 " | 10~12mm | 56 | 82 |
그림
표준 모델 목록
| 모델 | 도입(가스) | 포트의 크기 | 관경 | 전원 회로(10A) | 신호 회로(2A) | 길이 L(mm) |
| 3012012-06S | 12 도입 | G3/8 " | 10~12mm | 0 | 6 | 48 |
| 3012012-0610 | 12 도입 | G3/8 " | 10~12mm | 6 | 0 | 48 |
| 3012012-12S | 12 도입 | G3/8 " | 10~12mm | 0 | 12 | 72 |
| 3012012-0610-06S | 12 도입 | G3/8 " | 10~12mm | 6 | 6 | 72 |
| 3012012-1210 | 12 도입 | G3/8 " | 10~12mm | 12 | 0 | 72 |
| 3012012-0610-12S | 12 도입 | G3/8 " | 10~12mm | 6 | 12 | 96 |
| 3012012-1210-06S | 12 도입 | G3/8 " | 10~12mm | 12 | 6 | 96 |
| 3012012-18S | 12 도입 | G3/8 " | 10~12mm | 0 | 18 | 96 |
| 3012012-1810 | 12 도입 | G3/8 " | 10~12mm | 18 | 0 | 96 |
| 3012012-0610-18S | 12 도입 | G3/8 " | 10~12mm | 6 | 18 | 120 |
| 3012012-24S | 12 도입 | G3/8 " | 10~12mm | 0 | 24 | 120 |
| 3012012-2410 | 12 도입 | G3/8 " | 10~12mm | 24 | 0 | 120 |
| 3012012-36S | 12 도입 | G3/8 " | 10~12mm | 0 | 36 | 168 |
| 3012012-1210-24S | 12 도입 | G3/8 " | 10~12mm | 12 | 24 | 168 |
| 3012012-3610 | 12 도입 | G3/8 " | 10~12mm | 36 | 0 | 168 |
| 3012012-48S | 12 도입 | G3/8 " | 10~12mm | 0 | 48 | 216 |
| 3012012-1210-36S | 12 도입 | G3/8 " | 10~12mm | 12 | 36 | 216 |
| 3012012-4810 | 12 도입 | G3/8 " | 10~12mm | 48 | 0 | 216 |
| 3012012-60S | 12 도입 | G3/8 " | 10~12mm | 0 | 60 | 264 |
| 3012012-1210-48S | 12 도입 | G3/8 " | 10~12mm | 12 | 48 | 264 |
| 3012012-72S | 12 도입 | G3/8 " | 10~12mm | 0 | 72 | 312 |
| 3012012-2410-48S | 12 도입 | G3/8 " | 10~12mm | 24 | 48 | 312 |
| 3012012-84S | 12 도입 | G3/8 " | 10~12mm | 0 | 84 | 360 |
| 3012012-2410-60S | 12 도입 | G3/8 " | 10~12mm | 20 | 60 | 360 |
| 3012012-96S | 12 도입 | G3/8 " | 10~12mm | 0 | 96 | 408 |
| 3012012-108S | 12 도입 | G3/8 " | 10~12mm | 0 | 108 | 456 |
| 3012012-120S | 12 도입 | G3/8 " | 10~12mm | 0 | 120 | 504 |
3012012 공기 회전식 유니언의 기술 명세서
| 도입(가스) | 12 도입 |
| 관경 | 10~12mm 파이프, G3/8 " 공항 |
| 기계적 데이터 | |
| 투기. | 자료 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 맥스. 동작속도 | 250RPM 콘티누스리, 간헐적으로 1000RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접촉 마테리아 | 귀금속 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 맥스. 작동 압력 |
양의 압력 1Mpa, 진공 -90kPa | |
| 토크 | <1> | |
| 전기적 데이터 | ||
| 투기. | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 용해 상태 저항 | <500m> | <500m> |
| 와이어 투기를 이끄세요. | AWG17# 은 도금한 테프론 재질 와이어 | AWG22# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 250 밀리미터 (맞춤화될 수 있습니다) | |
| 용해 상태 저항 | 500VAC@50Hz,6s | |
| 전기적 잡음 | <0> | |
