원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
3024004
연락주세요

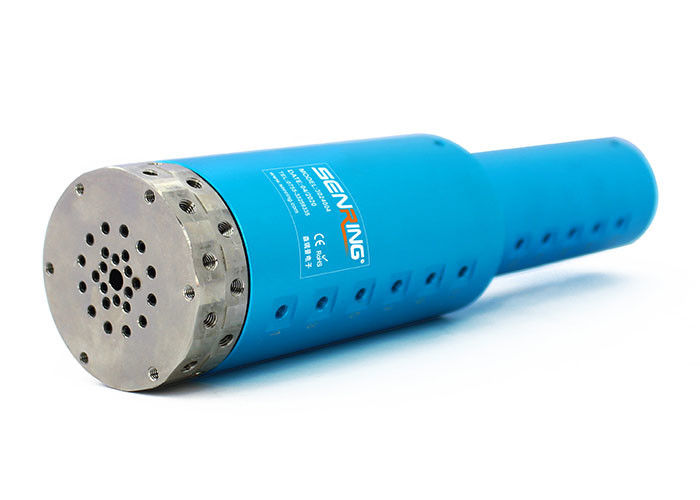

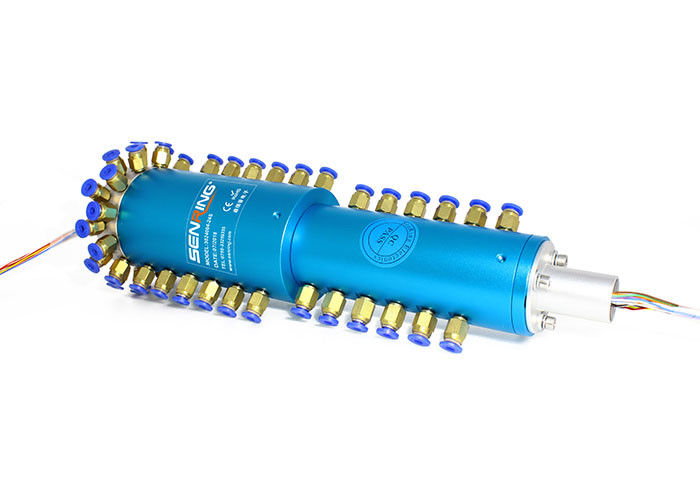

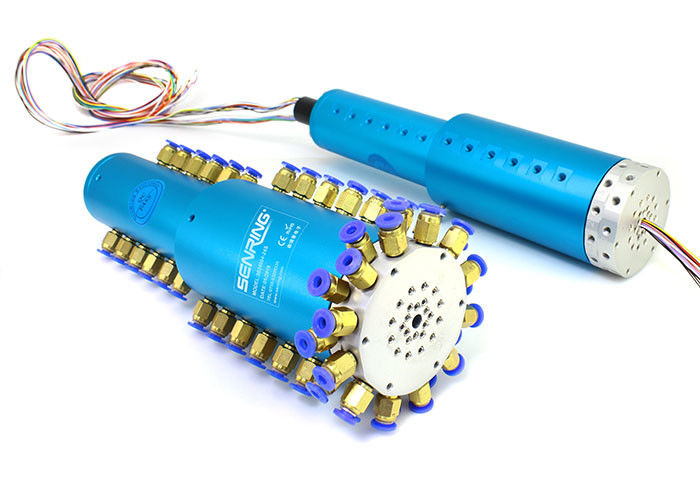

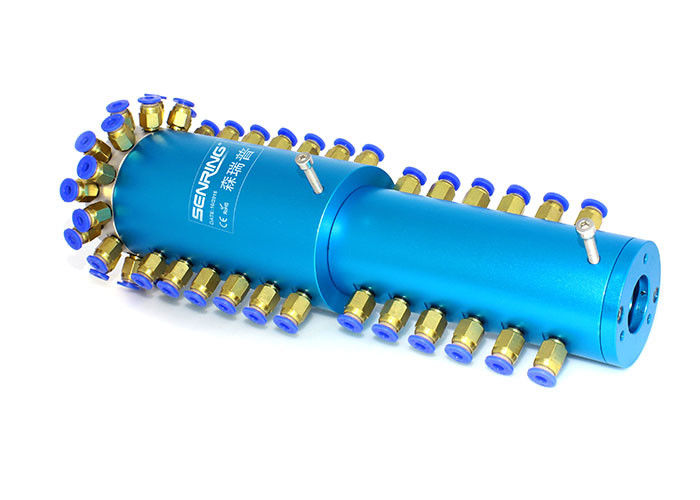

4 밀리미터 파이프를 위한 공기 회전식 유니언 24 Passage+6~36 회로 전기적인 지지체 24 M5 공항
3024004 공기 회전식 유니언에 대한 기술
SENRING 3024004 시리즈 24 도입 로터리 유니온은 정치배관과 실린더를 회전 사이에 파지티브 실을 제공하고, 진공인 압축된 공기, 스팀에 적용됩니다..등 서비스.3024004,3024004-06S,3024004-12S,3024004-24S,3024004-36S 모드에 이용할 수 있습니다
공기 회전식 유니언이 무엇입니까?
또한 회전식 결합으로 알려진 공기 회전식 유니언이 맞춤이 일부 사이의 회전을 가능하게 할 공압 계통에 사용했다는 것 입니다. 공기 회전식 맞춤은 정지된 부분과 이동 부품 사이에 앉습니다.
3024004 공기 회전식 유니언의 특징
1. USB, HDMI, 1000M 이더넷, VGA, DVI, 동축 RF (고주파), 서보 모터와 같은 혼합된 전기와 신호를 전하는 것 지원하세요
2. 신호, 공업 버스 슬립 링, 기타 등등 ;
3. 360은' 압축된 공기, 스팀, 진공, 음압, 양의 압력을 전합니다... 기타 등등.
4. 맥스. 압력(들) :1Mpa (진공 : -1.5kPa, 더 높은 압력은 맞춤화될 수 있습니다) ;
5. 4 밀리미터 파이프를 위한 24곳 M5 공항을 지원하세요 ;

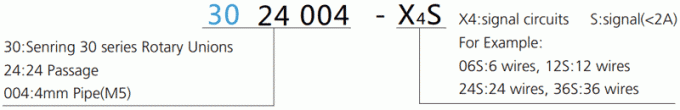

부품 호기 기술

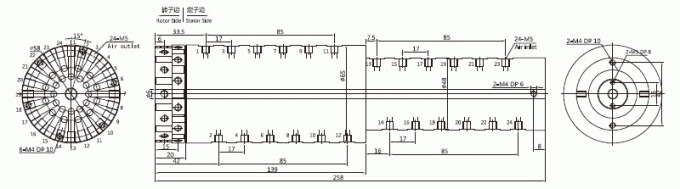

3024004 공기 회전식 유니언을 그린 그림
표준 모델 목록
| 모델 | 도입(가스) | 포트의 크기 | 관경 |
| 3024004 | 24 도입 | M5 | 4~6mm |
| 모델 | 도입(가스) | 포트의 크기 | 관경 | 신호 회로(2A) | 길이 L(mm) |
| 3024004-06S | 24 도입 | M5 | 4~6mm | 6 | 14 |
| 3024004-12S | 24 도입 | M5 | 4~6mm | 12 | 21 |
| 3024004-24S | 24 도입 | M5 | 4~6mm | 24 | 35 |
| 3024004-36S | 24 도입 | M5 | 4~6mm | 36 | 52 |
3024004 공기 회전식 유니언의 기술 명세서
| 도입(가스) | 24 도입 |
| 관경 | 4 밀리미터 파이프, M5 공항 |
| 기계적 데이터 | |
| 투기. | 자료 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 맥스. 동작속도 | 250RPM 콘티누스리, 간헐적으로 1000RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접촉 마테리아 | 귀금속 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 맥스. 작동 압력 |
양의 압력 1Mpa, 진공 -90kPa | |
| 토크 | <2> | |
| 전기적 데이터 | ||
| 투기. | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~240VAC/VDC | 0~240VAC/VDC |
| 용해 상태 저항 | <500m> | <500m> |
| 와이어 투기를 이끄세요. | AWG26# 은 도금한 테프론 재질 와이어 | AWG26# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 250 밀리미터 (맞춤화될 수 있습니다) | |
| 용해 상태 저항 | 500VAC@50Hz,6s | |
| 전기적 잡음 | <0> | |
