원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
UH50119-01
연락주세요

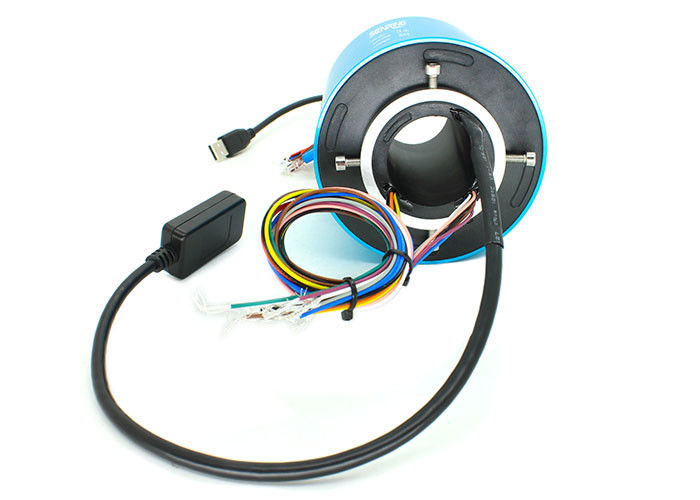

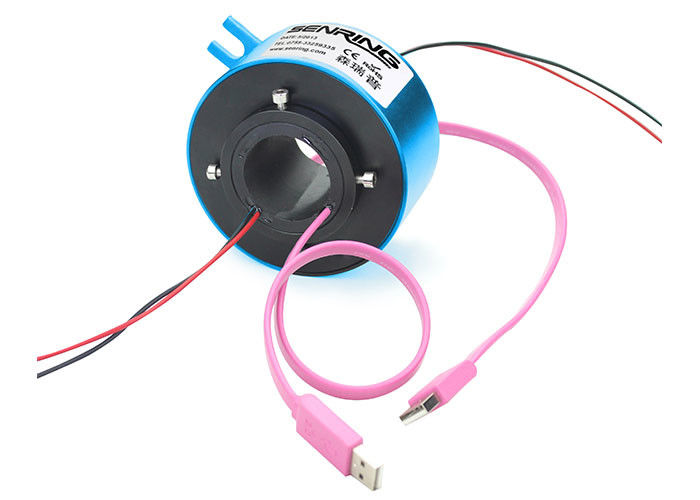

USB2.0 신호 슬립 링 1 채널 USB2.0 전선 +1~72 회로 전력 / 신호
UH50119-01 시리즈 슬립 링에 대한 기술
회전한 360이' 아이이이이 1394와 더불어 안정적 전송 1~38 회로 전력 / 신호에 결합되고 USB 신호의 다양할 때 센링센링 UH50119-01 시리즈 4 채널 USB 회전식 결합이 4개 채널 USB2.0 신호를 전송할 수 있습니다. UH50119-01 시리즈 4는 채널이 생깁니다
UH50119-01 시리즈 슬립 링의 특징
1. 남자인 표준 USB 또는 암놈 커넥터가 맞춤화될 수 있습니다 ;
2. 안정적 전송 4 채널 USB2.0은 신호할 수 있습니까 ;
3. 1~38 회로 전력 / 신호를 전송하기 위해 결합될 수 있습니다 ;
4. 구멍 50 사이즈 밀리미터, OD 120 밀리미터 ;
5. IEEE1394,Ethernet,USB2.0,etc의 전력과 다양한 신호를 전하기 위해 결합될 수 있습니다.
6. 힘과 수력 / 피네우마릭 로터리 유니온과 함께 일하기 위해 결합될 수 있습니다 ;
부품 호기 기술
UH50119-01 시리즈 슬립 링을 그린 그림
표준 모델 목록
| 모델 | 전력 / 신호는 아니오 순회합니다. | USB는 아니오 채널이 생깁니다. | |||
| 신호(2A) | 전원(5A) | 전원(10A) | USB2.0 | USB3.0 | |
| UH50119-01-02S | 2 | 0 | 0 | 1 | 52 |
| UH50119-01-0210 | 0 | 2 | 0 | 1 | 52 |
| UH50119-01-0420 | 0 | 0 | 4 | 1 | 76 |
| UH50119-01-08S | 8 | 0 | 0 | 1 | 76 |
| UH50119-01-0810 | 0 | 8 | 0 | 1 | 76 |
| UH50119-01-0210-06S | 6 | 2 | 0 | 1 | 76 |
| UH50119-01-0410-04S | 4 | 4 | 0 | 1 | 76 |
| UH50119-01-14S | 14 | 0 | 0 | 1 | 100 |
| UH50119-01-1410 | 0 | 14 | 0 | 1 | 100 |
| UH50119-01-0410-10S | 10 | 4 | 0 | 1 | 100 |
| UH50119-01-0810-06S | 6 | 8 | 0 | 1 | 100 |
| UH50119-01-20S | 20 | 0 | 0 | 1 | 124 |
| UH50119-01-2010 | 0 | 20 | 0 | 1 | 124 |
| UH50119-01-26S | 26 | 0 | 0 | 1 | 148 |
| UH50119-01-38S | 38 | 0 | 0 | 1 | 196 |
| USB 케이블 | 1 채널 USB2.0 | |
| BER (비트 에러율) | 10E-11 | |
| 기계적 데이터 | ||
| 투기 | 자료 | |
| 직장 생활 | 센링 하락은 등급 표를 울립니다 | |
| 회전 속도 | 150RPM | |
| 임시로 일하기. | -30C~80C | |
| 작업 습도 | 0~85% RH | |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 | |
| 하우징 소재 | 알루미늄 합금 | |
| CE는 증명합니다 | 예 | |
| 재료 | 로에스는 증명합니다 | |
| 연결기 | USB 2.0 수컷들 (선택적인 여성) | |
| 삽입 손실 | ≤2db | |
| 전기적 데이터 | ||
| 투기 | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 절연 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 투기. | 비난에 까딱없는 실버-플이티드 AWG17# | 비난에 까딱없는 실버-플이티드 AWG22# |
| 각선 길이 | 표준 300 밀리미터 (맞춤화될 수 있습니다) |
|
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| 토크 | 0.1N.m ;+0.03N.m/6 회로 | |
uh50119-01 등급 표
| Ｇ 라데 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| Ｃ :표준 | 400RPM | 2000만 | 귀금속 |
| Ｄ :산업의 | 800RPM | 6000만 |
금 금
|
FAQ :
1. 어떻게 합니까?
우리는 고품질 슬립 링을 제조하면서, 설계하면서, 발달하는 것에 집중하고, 회전 시스템을 위한 다양한 솔루션을 제공합니다.
2. 어떻게 슬립 링을 선택합니까?
슬립 링 솔루션 중에서 적절한 선정은 전 회로, 전압과 회로 당 amps를 포함하는 귀하의 어플리케이션의 운용 변수와 동작속도와 증가하는 타입에 관한 세부 사항을 요구합니다. 당신의 수색을 시작하기 위한 좋은 장소는 우리의 표준 슬립 링과 함께 있습니다. 당신이 관습 / 수정 솔루션이 가장 아마 요구되거나 당신의 선택에 필요 지원이 시작되기 위해 우리와 연락한다고 확신하면.
3. 당신은 맞춘 슬립 링을 제공합니까?
예, 당신이 관습 / 수정 솔루션이 가장 아마 요구되거나 당신의 선택에 필요 지원이 시작되기 위해 우리와 연락한다고 확신하면. 우리의 엔지니어들은 당신의 필요를 위한 완전한 해결책을 제안할 것입니다.
