원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
3004006
연락주세요
Pneumatic 회전 연합은 6 ~ 56 회로 전력 / 신호 전송을 결합 할 수 있습니다

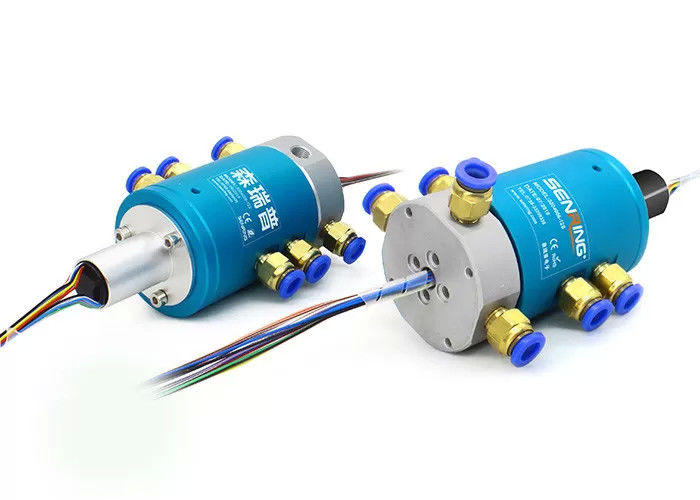

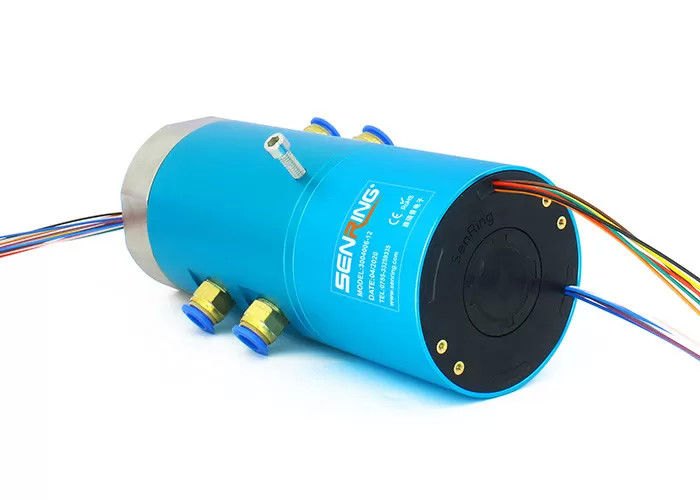

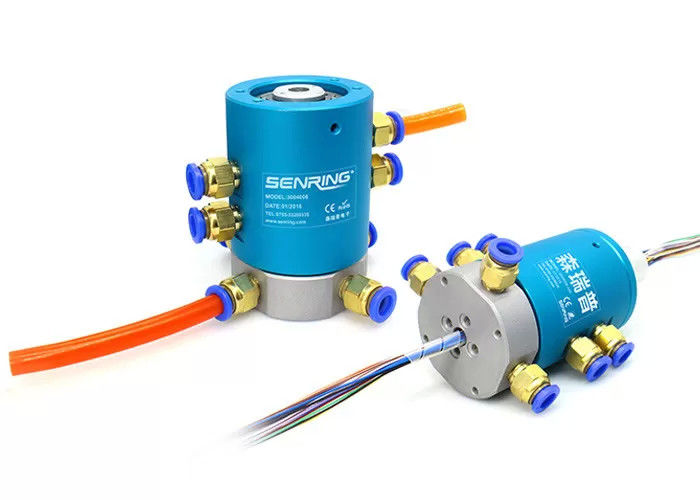

3004006 Pneumatic Rotary Union의 설명
센링 3004 시리즈 공기 회전 관절은 압축 공기, 증기, 진공 및 기타 가스 매체의 2 채널을 전송하기 위해 360도 회전 할 수있는 4 채널 회전 공기 회전 관절입니다.그것은 4mm의 지름의 다양한 가스 파이프를 지원, 6mm, 8mm, 10mm, 그리고 12mm. 3004 시리즈 가스 회전 관절은 가스를 전송 할뿐만 아니라 2A에서 800A까지 다양한 전류의 혼합 전송을 할 수 있습니다. 그것은 작은 크기의 장점이 있습니다.가벼운 무게, 작은 토크, 서로 간섭하지 않는 여러 가스 채널
3004006의 특징공기 회전 결합
1그것은 전력 공급 라인, 신호 라인, 이더넷, USB, 산업 버스, 제어 라인, 소레노이드 밸브, 인덕션 라인 등을 혼합 할 수 있습니다.
2. 표준은 플랜지 장착 및 홀스 샤프트 장착을 사용자 정의 할 수 있습니다;
3통과 할 수있는 매체에는 압축 공기, 수소, 질소, 화학 혼합 가스, 증기, 냉각 물, 뜨거운 물, 뜨거운 기름, 석유, 황산, 음료 등이 포함됩니다.
3004006 Pneumatic Rotary Union의 기술 사양
| 통로 (가스) | 4개의 통로 |
| 파이프 크기 | 6~8mm 파이프, G1/8" 포트 |
| 기계적 데이터 | |
| 스펙 | 데이터 |
| 직업 생활 | 2천만원 (근로 조건에 따라) |
| 최대 작동 속도 | 250RPM 연속, 1000RPM 간헐적으로 |
| 임시로 일해요 | -30°C~80°C |
| 작업 습도 | 0~85% RH |
| 메테라 연락 | 귀금속 |
| 주택 재료 | 알루미늄 합금 |
| IP 등급 | IP51 |
| 맥스, 수술 중 압력 |
양압 1Mpa, 진공 -90kPa | |
| 토크 | <0.4N.m | |
| 전기 데이터 | ||
| 스펙 | 데이터 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 단열 저항 | < 500MΩ/300VDC | < 500MΩ/300VDC |
| 납 유선 스펙. | AWG17# 은장 테플론 와이어 | AWG22# 은장 테플론 와이어 |
| 납 와이어 길이 | 표준 250mm (특정화 할 수 있습니다) | |
| 단열 저항 | 500VAC@50Hz,6s | |
| 전기 소음 | <0.01Ω | |
부문 번호 설명
그림
표준 모델 목록
| 모델 | 통로 (가스) | 포트 크기 | 파이프 크기 |
| 3004006 | 4개의 통로 | G1/8" | 6~8mm |
| 모델 | 통로 (가스) | 포트 크기 | 파이프 크기 | 신호 회로 ((2A) | 길이 L ((mm) |
| 3004006-06S | 4개의 통로 | G1/8" | 6~8mm | 6 | 14 |
| 3004006-12S | 4개의 통로 | G1/8" | 6~8mm | 12 | 21 |
| 3004006-24S | 4개의 통로 | G1/8" | 6~8mm | 24 | 35 |
| 3004006-36S | 4개의 통로 | G1/8" | 6~8mm | 36 | 52.3 |
| 3004006-56S | 4개의 통로 | G1/8" | 6~8mm | 56 | 82 |
그림
표준 모델 목록
| 모델 | 통로 (가스) | 포트 크기 | 파이프 크기 | 전력 회로 ((10A) | 신호 회로 ((2A) | 길이 L ((mm) |
| 3004006-06S | 4 구절 | G1/8" | 6~8mm | 0 | 6 | 38 |
| 3004006-0610 | 4 구절 | G1/8" | 6~8mm | 6 | 0 | 38 |
| 3004006-12S | 4 구절 | G1/8" | 6~8mm | 0 | 12 | 55 |
| 3004006-0610-06S | 4 구절 | G1/8" | 6~8mm | 6 | 6 | 55 |
| 3004006-1210 | 4 구절 | G1/8" | 6~8mm | 12 | 0 | 55 |
| 3004006-0610-12S | 4 구절 | G1/8" | 6~8mm | 6 | 12 | 71.5 |
| 3004006-1210-06S | 4 구절 | G1/8" | 6~8mm | 12 | 6 | 71.5 |
| 3004006-18S | 4 구절 | G1/8" | 6~8mm | 0 | 18 | 71.5 |
| 3004006-1810 | 4 구절 | G1/8" | 6~8mm | 18 | 0 | 71.5 |
| 3004006-0610-18S | 4 구절 | G1/8" | 6~8mm | 6 | 18 | 88.5 |
| 3004006-24S | 4 구절 | G1/8" | 6~8mm | 0 | 24 | 88.5 |
| 3004006-30S | 4 구절 | G1/8" | 6~8mm | 0 | 30 | 106 |
| 3004006-36S | 4 구절 | G1/8" | 6~8mm | 0 | 36 | 125 |
