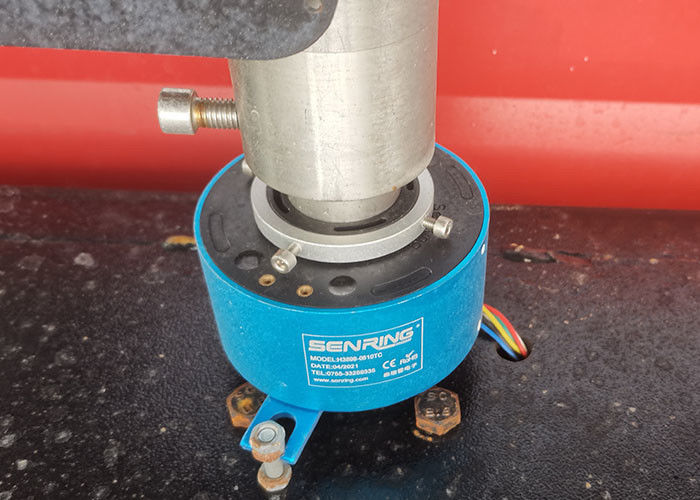

맞춤형 30mm 지름 뚫어 뚫고 썰매 반지 360° 회전 유도

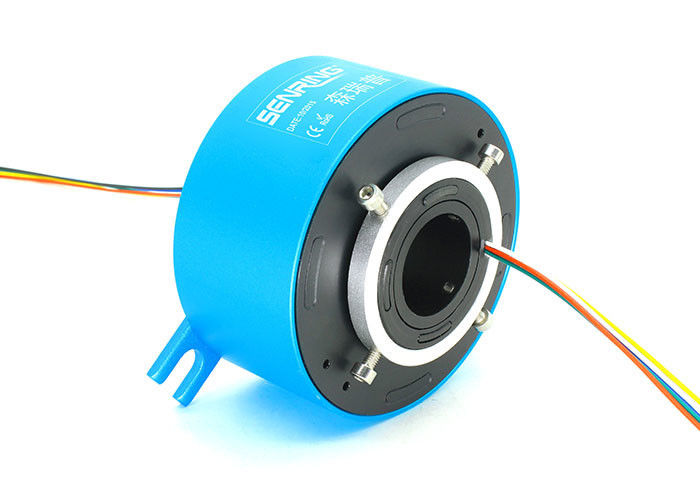

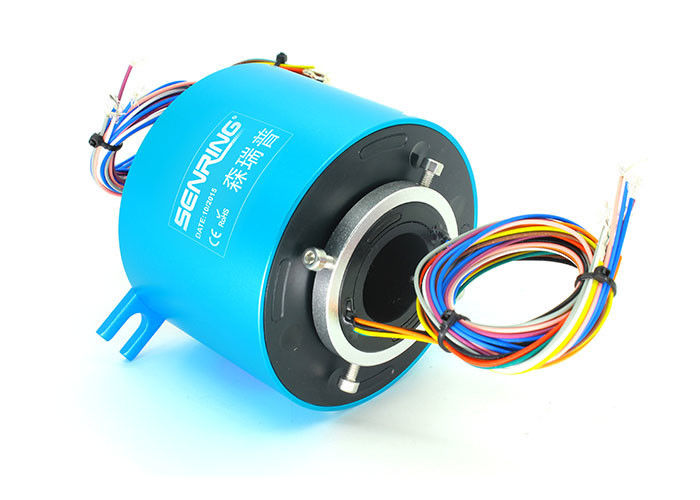

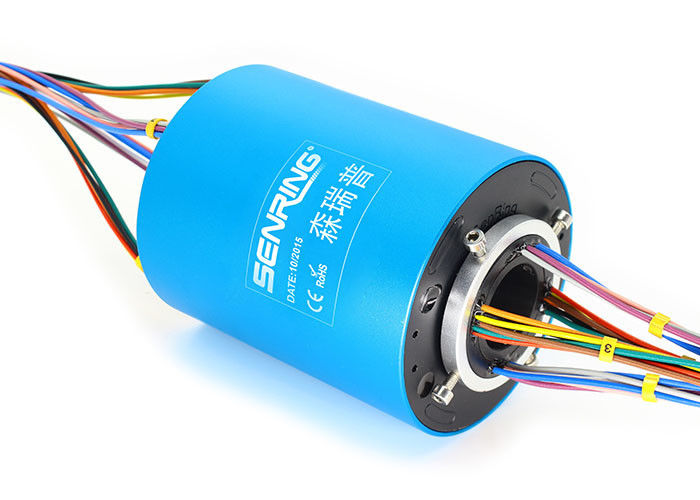

H3099의 설명뚫린 슬라이드 링
Senoirup H3099 series through-hole conductive slip ring is a precision conductive slip ring with a diameter of 30mm (suitable for any rotating device with a hole diameter <= 30mm) and an outer diameter of 99mm. 외부 껍질 물질은 알루미늄 합금으로 만들어집니다. H3099 시리즈 슬리프 링은 안정적으로 10A 전류를 전송 할 수 있습니다.무인 롤링 기계, 자동 기계 도구, 시험 장비, 코팅 기계, 오락 장비, 실험실 증류 및 분산 장비, 증발기, 분리기,마찰 산업 기계 및 장비, 자동 잠금 나사 기계, 총 찌르는 카펫 로봇, 지능형 밀링 로봇, 로봇 완전 자동 닦기 기계, 지능형 창고 로봇,로보트 용접 시트 추적 시스템 및 360° 회전 전도 또는 전송을 필요로 하는 다른 기계 장비.
특징 H3099 뚫린 슬라이드 링
1. 각 채널 신호 (0~5A) 및 전류 (10A, 선택적으로 20A/채널) 를 지원합니다.
2최대속도: 400RPM, 600RPM, 1200RPM 여러 사양
3표준 모델은 2-24 채널 (10A 채널당) 또는 1-36 채널 (5A 채널당) 의 신호를 지원하며 다른 채널 번호에 맞출 수 있습니다.
4접촉 물질은 귀금속 + 초강금 접착 처리를 채택하고, 작은 저항 변동과 작은 접촉 저항을 통해 우수한 전송 성능을 보장합니다.작은 토크, 안정적인 작동, 긴 서비스 수명
5. 신호와 전력의 혼합 전송을 지원; 통합 구조 설계, 쉬운 설치.
적용 분야:
포장기계, 오락장비, 총에 찔리는 카펫 로봇, 창고용 로봇 및 다양한 회전 장치.
| 기계적 매개 변수 | |
| 직장 생활 | 슬리프 링 등급 테이블 참조 |
| 회전 속도 | 슬리프 링 등급 테이블 참조 |
| 근무 기간 | -30°C~80°C |
| 작업 습도 | 0~85% RH |
| 접촉물질 | 슬리프 링 등급 테이블 참조 |
| 주택 재료 | AL 합금 |
| 토크 | 0.05Nm+0.02Nm/6 와이어 |
| IP 등급 | IP51 |
| 전기 매개 변수 | ||
| 스펙. | 힘 | 신호 |
| 전압 범위 | 0~690VAC/VDC | 0~440VAC/VDC |
| 단열 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 납선 스펙. | AWG17# 은장 테플론 | AWG22# 은장 테플론 |
| 납선 길이가 | 표준 길이는 300mm (특정화 할 수 있습니다) | |
| 다이 일렉트릭 강도 | 800VAC@50Hz,60s | |
| 전기 소음 | < 0.01Ω | |
| 모델 | 회로 | 길이 L ((mm) | 모델 | 회로 | 길이 L ((mm) | ||
| 10A | 신호 또는 0-5A | 10A | 신호 또는 0-5A | ||||
| H3099-02S | 0 | 2 | 32 | H3099-1210-12S | 12 | 12 | 120 |
| H3099-0210 | 2 | 0 | 32 | H3099-1810-06S | 18 | 6 | 120 |
| H3099-03S | 0 | 3 | 36 | H3099-2410 | 24 | 0 | 120 |
| H3099-0310 | 3 | 0 | 36 | H3099-30S | 0 | 30 | 144 |
| H3099-06S | 0 | 6 | 48 | H3099-0610-24S | 6 | 24 | 144 |
| H3099-0210-04S | 2 | 4 | 48 | H3099-1210-18S | 12 | 18 | 144 |
| H3099-0410-02S | 4 | 2 | 48 | H3099-1810-12S | 18 | 12 | 144 |
| H3099-0610 | 6 | 0 | 48 | H3099-2410-06S | 24 | 6 | 144 |
| H3099-12S | 0 | 12 | 72 | H3099-3010 | 30 | 0 | 144 |
| H3099-0210-10S | 2 | 10 | 72 | H3099-36S | 0 | 36 | 168 |
| H3099-0310-09S | 3 | 9 | 72 | H3099-0610-30S | 6 | 30 | 168 |
| H3099-0610-06S | 6 | 6 | 72 | H3099-1210-24S | 12 | 24 | 168 |
| H3099-0810-04S | 8 | 4 | 72 | H3099-3610 | 36 | 0 | 168 |
| H3099-1010-02S | 10 | 2 | 72 | H3099-42S | 0 | 42 | 192 |
| H3099-1210 | 12 | 0 | 72 | H3099-0610-36S | 6 | 36 | 192 |
| H3099-18S | 0 | 18 | 96 | H3099-1210-30S | 12 | 30 | 192 |
| H3099-0210-16S | 2 | 16 | 96 | H3099-48S | 0 | 48 | 216 |
| H3099-0410-14S | 4 | 14 | 96 | H3099-0610-42S | 6 | 42 | 216 |
| H3099-0610-12S | 6 | 12 | 96 | H3099-1010-38S | 10 | 38 | 216 |
| H3099-0810-10S | 8 | 10 | 96 | H3099-1210-36S | 12 | 36 | 216 |
| H3099-1010-08S | 10 | 8 | 96 | H3099-1810-30S | 18 | 30 | 216 |
| H3099-1210-06S | 12 | 6 | 96 | H3099-2410-24S | 24 | 24 | 216 |
| H3099-1410-04S | 14 | 4 | 96 | H3099-60S | 0 | 60 | 264 |
| H3099-1610-02S | 16 | 2 | 96 | H3099-0610-54S | 6 | 54 | 264 |
| H3099-24S | 0 | 24 | 120 | H3099-1010-50S | 10 | 50 | 264 |
| H3099-0410-20S | 4 | 20 | 120 | H3099-1210-48S | 12 | 48 | 264 |
| H3099-0610-08S | 6 | 18 | 120 | H3099-72S | 0 | 72 | 312 |
* 참고: 더 큰 전류를 위해 회로를 병렬로 결합 할 수 있습니다. N * 10A를 얻기 위해 10A의 N 회로, 예를 들어 20A 사용을 위해 10A의 2 회로를 병렬로 결합 할 수 있습니다.표준 제품에 따라 사용자 정의 될 수 있습니다.자세한 사항은 세너링에 문의하세요
H3099 등급 표
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접촉물질 |
| C (표준) | 250RPM | 2천만 회전 | 귀금속 |
| D ((산업) | 600RPM | 8천만 회전 | 귀금속 |
| 높은 품질) | 1000RPM | 1억 5천만 회전 | 금 합금 |
