600RPM 산업용 중간 크기의 뚫린 슬라이드 링 구멍 크기 25.4mm

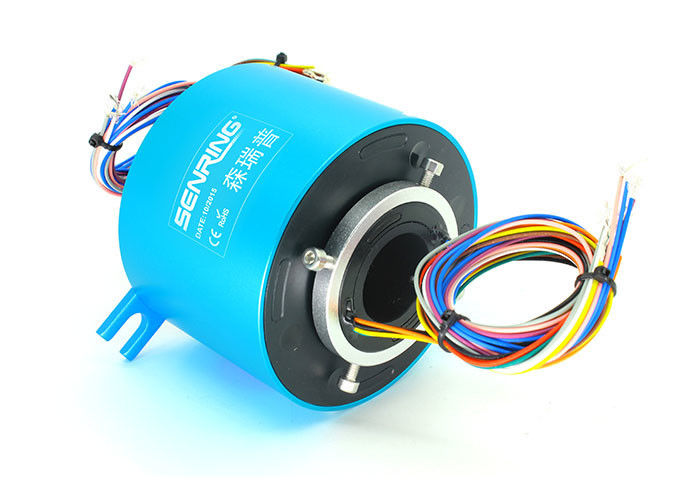

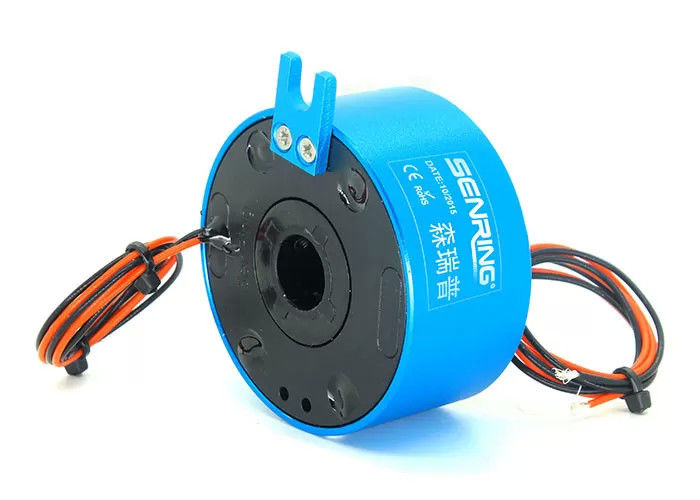

H25119의 설명 뚫린 슬리프 링
H25119 시리즈는 25.4mm의 오프레이션 (~ 25.4mm의 지름의 회전 장치에 적합) 과 119mm의 외부 지름의 표준 오프레이션 전도성 슬리프 링입니다.그것은 안정적으로 0 ~ 2A 전류 또는 신호의 2 ~ 8 채널을 전송 할 수 있으며 다양한 신호를 전달하거나 전송하기 위해 360 ° 회전을 필요로하는 모든 장치에 사용할 수 있습니다..
| 기계적 매개 변수 | |
| 직장 생활 | 슬리프 링 등급 테이블 참조 |
| 회전 속도 | 슬리프 링 등급 테이블 참조 |
| 근무 기간 | -30°C~80°C |
| 작업 습도 | 0~85% RH |
| 접촉물질 | 슬리프 링 등급 테이블 참조 |
| 주택 재료 | AL 합금 |
| 토크 | 0.05Nm+0.02Nm/6 와이어 |
| IP 등급 | IP51 |
| 전기 매개 변수 | ||
| 스펙. | 힘 | 신호 |
| 전압 범위 | 0~690VAC/VDC | 0~440VAC/VDC |
| 단열 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 납선 스펙. | AWG17# 은장 테플론 | AWG22# 은장 테플론 |
| 납선 길이가 | 표준 길이는 300mm (특정화 할 수 있습니다) | |
| 다이 일렉트릭 강도 | 800VAC@50Hz,60s | |
| 전기 소음 | < 0.01Ω | |
특징 H25119 뚫린 슬리프 링
1첨단 멀티 포인트 접촉 브러쉬 기술은 낮은 마찰과 함께 신뢰할 수있는 접촉을 보장합니다.
2표준 모델은 2 ~ 60 회로 전력@ 10A ((N * 10A)) 또는 2 ~ 196 회로 신호@ 2A, 전류와 채널을 지원합니다;
3전력 / 신호 전송을 결합하도록 사용자 정의 할 수 있습니다
4신호로 전송 전력을 지원합니다.
5통합 구조 설계, 설치가 쉽다.
| 모델 | 회로 | 길이 L ((mm) | 모델 | 회로 | 길이 L ((mm) | ||
| 10A | 신호 또는 0-5A | 10A | 신호 또는 0-5A | ||||
| H25119-02S | 0 | 2 | 36 | H25119-48S | 0 | 48 | 220 |
| H25119-0210 | 2 | 0 | 36 | H25119-0610-42S | 6 | 42 | 220 |
| H25119-03S | 0 | 3 | 40 | H25119-1210-36S | 12 | 36 | 220 |
| H25119-0310 | 3 | 0 | 40 | H25119-1810-30S | 18 | 30 | 220 |
| H25119-06S | 0 | 6 | 52 | H25119-P2410-24S | 24 | 24 | 220 |
| H25119-0210-04S | 2 | 4 | 52 | H25119-4810 | 48 | 0 | 220 |
| H25119-0410-02S | 4 | 2 | 52 | H25119-60S | 0 | 60 | 268 |
| H25119-0610 | 6 | 0 | 52 | H25119-0610-54S | 6 | 54 | 268 |
| H25119-12S | 0 | 12 | 76 | H25119-0910-51S | 9 | 51 | 268 |
| H25119-0210-10S | 2 | 10 | 76 | H25119-1210-48S | 12 | 48 | 268 |
| H25119-0310-09S | 3 | 9 | 76 | H25119-2410-36S | 24 | 36 | 268 |
| H25119-0610-06S | 6 | 6 | 76 | H25119-72S | 0 | 72 | 316 |
| H25119-0810-04S | 8 | 4 | 76 | H25119-1210-60S | 12 | 60 | 316 |
| H25119-1010-02S | 10 | 2 | 76 | H25119-2410-48S | 24 | 48 | 316 |
| H25119-1210 | 12 | 0 | 76 | H25119-3610-36S | 36 | 36 | 316 |
| H25119-18S | 0 | 18 | 100 | H25119-84S | 0 | 84 | 364 |
| H25119-0210-16S | 2 | 16 | 100 | H25119-1210-72S | 12 | 72 | 364 |
| H25119-0410-14S | 4 | 14 | 100 | H25119-2410-60S | 24 | 60 | 364 |
| H25119-0610-12S | 6 | 12 | 100 | H25119-2610-48S | 26 | 48 | 364 |
| H25119-0810-10S | 8 | 10 | 100 | H25119-96S | 0 | 96 | 412 |
| H25119-1010-08S | 10 | 8 | 100 | H25119-1210-84S | 12 | 84 | 412 |
| H25119-1210-06S | 12 | 6 | 100 | H25119-2410-72S | 14 | 72 | 412 |
| H25119-1410-04S | 14 | 4 | 100 | H25119-3610-60S | 36 | 60 | 412 |
| H25119-1610-02S | 16 | 2 | 100 | H25119-4210-54S | 42 | 54 | 412 |
| H25119-24S | 0 | 24 | 124 | H25119-108S | 0 | 108 | 460 |
| H25119-0410-20S | 4 | 20 | 124 | H25119-1210-96S | 12 | 96 | 460 |
| H25119-0610-18S | 6 | 18 | 124 | H25119-2410-84S | 24 | 84 | 460 |
| H25119-1210-12S | 12 | 12 | 124 | H25119-3610-72S | 36 | 72 | 460 |
| H25119-1810-06S | 18 | 6 | 124 | H25119-120S | 0 | 120 | 508 |
| H25119-2410 | 24 | 0 | 124 | H25119-1210-108S | 12 | 108 | 508 |
| H25119-30S | 0 | 30 | 148 | H25119-2410-96S | 24 | 96 | 508 |
| H25119-0610-24S | 6 | 24 | 148 | H25119-3610-84S | 36 | 84 | 508 |
| H25119-1210-18S | 12 | 18 | 148 | H25119-4810-72S | 48 | 72 | 508 |
| H25119-1810-12S | 18 | 12 | 148 | H25119-132S | 0 | 132 | 556 |
| H25119-2410-06S | 24 | 6 | 148 | H25119-1210-120S | 12 | 120 | 556 |
| H25119-3010 | 30 | 0 | 148 | H25119-2410-108S | 24 | 108 | 556 |
| H25119-36S | 0 | 36 | 172 | H25119-3610-96S | 36 | 96 | 556 |
| H25119-0610-30S | 6 | 30 | 172 | H25119-4810-84S | 48 | 84 | 556 |
| H25119-1210-24S | 12 | 24 | 172 | H25119-144S | 0 | 144 | 604 |
| H25119-3610 | 36 | 0 | 172 | H25119-1210-132S | 12 | 132 | 604 |
| H25119-42S | 0 | 42 | 196 | H25119-2410-120S | 24 | 120 | 604 |
| H25119-0610-36S | 6 | 36 | 196 | H25119-3610-108S | 36 | 108 | 604 |
| H25119-1210-30S | 12 | 30 | 196 | H25119-4810-96S | 48 | 96 | 604 |
| H25119-4210 | 42 | 0 | 196 | H25119-6010-84S | 60 | 84 | 604 |
* 참고: 더 큰 전류를 위해 회로를 병렬로 결합 할 수 있습니다. N * 10A를 얻기 위해 10A의 N 회로, 예를 들어 20A 사용을 위해 10A의 2 회로를 병렬로 결합 할 수 있습니다.표준 제품에 따라 사용자 정의 될 수 있습니다.자세한 사항은 세너링에 문의하세요
H25119 등급 표
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접촉물질 |
| C (표준) | 250RPM | 2천만 회전 | 귀금속 |
| D ((산업) | 600RPM | 8천만 회전 | 귀금속 |
| 높은 품질) | 1000RPM | 1억 5천만 회전 | 금 합금 |
왜 콩쿠르보다 귀금속을 선택해야 할까요?
주요 이유는 안전입니다. 물론 수은은 독성 물질입니다.또는 오염이 심각한 위협이 될 수있는 다른 사용알다시피, 수은 누출과 그 결과 오염이 발생할 수 있습니다.
