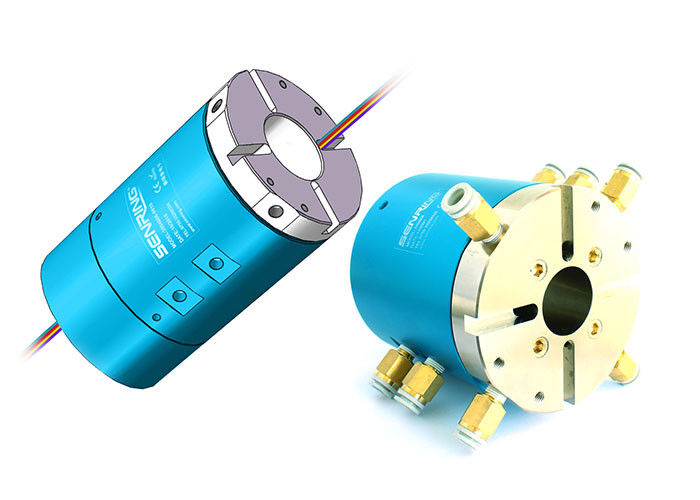

360 학위 원축 전기적 로터리 유니온 조인트

전기적 로터리 유니온은 4 독립적 압축된 공기와 진공을 전하기 위해 360 도 회전시킬 수 있습니다

3304006 원축 슬립 링에 대한 기술

3304006 일련 공기 회전식 결합은 360 도 회전시키고 진공인 압축된 공기와 같은 네 독립적 가스 언론과 다른 가스 언론을 전할 수 있는 30 밀리미터 중공 구멍 더브 패시지 가스-전기성 슬립 링입니다. 그것은 4 밀리미터와 6 밀리미터와 8 밀리미터의 지름과 다수 가스도관을 지원합니다. 3304006 일련 회전식 전기 공압 슬립 링은 가스 미디어를 전할 뿐만 아니라 혼합된 권력과 신호 전송을 지원합니다.

3304006 원축 슬립 링의 특징

1. 회전식 결합은 양쪽 순수한 가스와 가스-전기성 슬립 링 구성에 이용할 수 있습니다.

2. 가스-전기성 슬립 링 구성을 위해, 다른 사람 중에, 전선, 신호라인, 이더넷, 제어 라인, 솔레노이드 밸브,와 감지 라인을 포함하여 그것은 혼합된 전력과 신호 전송을 지원할 수 있습니다.

3. 그것이 회전축을 통과할 수 있게 허락하면서, 가스-전기성 슬립 링의 센터는 30개 구멍 통로를 가지고 있습니다.

4. 압축된 공기, 질소, 화학적 혼합물, 냉각수와 다른 비슷한 가스를 포함하여 회전식 결합은 다양한 언론을 전할 수 있습니다.

회전식 결합 :

1. 순수한 가스 슬립 링 : 순수한 가스 슬립 링 구성은 가스 매체의 전송만을 요구한 적용을 위해 설계됩니다. 그것은 그와 같은 애플리케이션을 위한 단순하고 비용 효율적 솔루션입니다.

2. 가스-전기성 슬립 링 : 가스-전기성 슬립 링 구성은 양쪽 가스 언론과 전력 / 신호라인의 전송을 요구하는 적용을 위해 설계됩니다. 시스템 디자인과 통합의 더 큰 유연성을 고려하는 것은 다재다능한 솔루션입니다.

3. 통로 크기 : 회전식 결합의 센터는 다양한 가스 미디어와 전력 / 신호라인의 미션을 고려하는 30개 구멍 통로를 가지고 있습니다. 도입의 정확한 구조는 특정 응용 요구사항을 충족시키기 위해 맞춤화될 수 있습니다.

4. 가스 매체 전송 : 압축된 공기, 질소, 화학적 혼합물, 냉각수와 다른 비슷한 가스를 포함하여 회전식 결합은 다양한 가스 언론을 전할 수 있습니다. 이것은 산업 적용의 넓은 범위에 대해 그것을 적당하게 합니다.

5. 혼합된 전력과 신호 전송 : 가스-전기성 슬립 링 구성에서, 다른 사람 중에, 전선, 신호라인, 이더넷, 제어 라인, 솔레노이드 밸브,와 감지 라인을 포함하여 회전식 결합은 혼합된 전력과 신호 전송을 지원할 수 있습니다. 이것은 시스템 디자인과 통합의 더 큰 유연성을 제공합니다.

6. 정비 요구사항 : 회전식 결합은 일반적으로 주기 크리닝과 밀봉과 태도의 점검과 같은 최소 유지 관리를 요구합니다. 이것은 그것을 기존 시스템과 결합하도록 쉽게 하고, 전체적 유지비용을 줄입니다.

3304006 원축 슬립 링의 기술 명세서

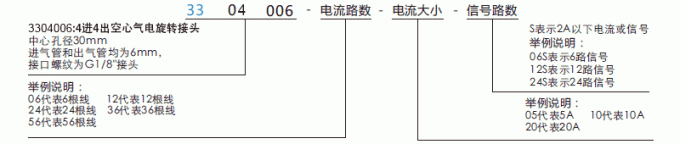

부품 호기 기술

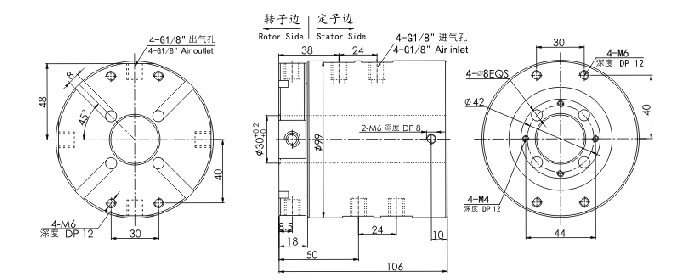

그림

표준 모델 목록
