원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
3402004
연락주세요

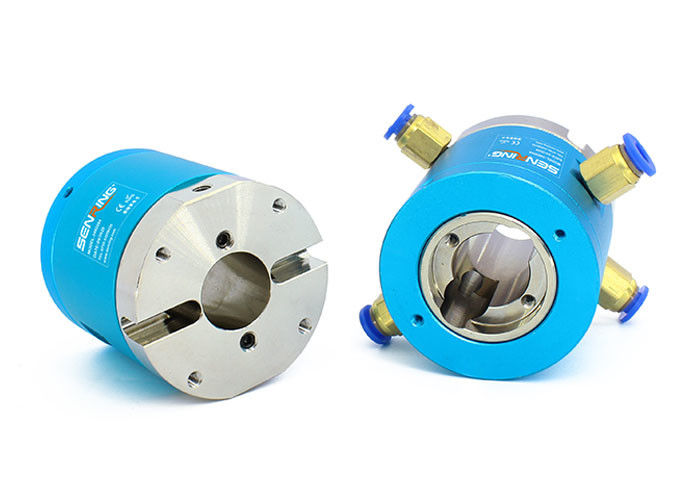

두 통과 전기적 로터리 유니온 지지는 혼합된 전력과 신호를 전합니다
3402004 원축 슬립 링에 대한 기술
센링 3402004 일련 공기 회전식 결합은 압축된 공기와 진공인 증기와 다른 가스 미디어의 2개 채널을 전하기 위해 360 도 회전시킬 수 있는 듀얼-채널 회전식 결합입니다. 그것은 4 밀리미터와 6 밀리미터 기송관에 적합합니다. 게다가 이 3402 시리즈 회전식 공기 조인트는 가스를 전할 뿐만 아니라 2A에서 800A의 범위인 다양한 전류를 섞고 전할 수 있습니다. 이 회전식 결합은 서로를 방해하지 않는 그것의 작은 사이즈, 경량, 저토크와 다수 가스 통로를 특징으로 합니다.
저토크가 중요한 산업 적용의 일 실시예는 로보틱스에 있습니다. 로보틱 시스템에서, 종종 회전식 결합이 익숙한 저토크는 진공인 압축된 공기와 다른 가스를 로보틱 아암과 그리퍼와 다른 엔드 이펙터로 전송합니다. 저토크는 시스템의 부품에 더 낮은 소비 전력과 더 적은 마모를 초래하는 로보틱 아암과 수행 과제를 회전시키도록 요구된 에너지를 줄입니다.
덧붙여, 저토크 회전식 결합은 정확한 이동과 제어를 요구하는 임무를 수행해서 필수적인 로보틱 시스템의 정밀과 정확도를 향상시킬 수 있습니다. 예를 들면, 조립 라인 어플리케이션에서, 로보틱 아암은 회복되고 정확성과 정확도와 작은 요소를 위치시킬 수 있을 필요가 있습니다. 회전식 결합에서 어떠한 초과 토크도 팔이 조립 과정의 에러로 이어지면서, 목표보다 더 나가게 할 수 있습니다.
그러므로, 로봇 출원에서 저토크 회전식 결합을 이용하여, 더 좋은 성능과 더 낮은 증분 에너지 비용과 감소 유지 관리 비용의 결과가 되면서, 전체 시스템 효율은 향상될 수 있습니다.
3402004 원축 슬립 링의 기술 명세서
| 도입(가스) | 2 도입 |
| 관경 | 4~6mm 파이프, M5quot ; 공항 |
| 기계적 데이터 | |
| 투기. | 자료 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 맥스. 동작속도 | 250RPM 콘티누스리, 간헐적으로 1000RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접촉 마테리아 | 귀금속 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 맥스. 운영 압력 | 양의 압력 1Mpa, 진공 -90kPa | |
| 토크 | <0> | |
| 전기적 데이터 | ||
| 투기. | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 용해 상태 저항 | <500m> | <500m> |
| 와이어 투기를 이끄세요. | AWG17# 은 도금한 테프론 재질 와이어 | AWG22# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 250 밀리미터 (맞춤화될 수 있습니다) |
|
| 용해 상태 저항 | 500VAC@50Hz,6s | |
| 전기적 잡음 | <0> | |
3402004 원축 슬립 링의 특징
1. 기계 팔로 회전할 수 있습니다.
2. 혼합된 전력과 신호 전송을 (예를 들어 USB, HDMI, 이더넷, VGA, 기타 등등) 지원합니다.
3. 압축된 공기와 진공인 스팀과 다양한 압력의 360' 미션.
4. 1Mpa (더 높은 압력이 맞춤화될 수 있습니다)에서의 최고 가압력.
5. 4~6mm 파이프를 위한 서포트스 2 M5 공항.
6. 20 밀리미터의 표준 원축 사이즈.
부품 호기 기술
그림
표준 모델 목록
| 모델 | 도입(가스) | 포트의 크기 | 관경 |
| 3402004 | 2 도입 | M5 | 4~6mm |
| 모델 | 도입(가스) | 포트의 크기 | 관경 | Power/Signal(5A/10A) | 길이 L(mm) |
| 3402004-0605 | 2 도입 | M5 | 4~6mm | 6 | 34.5 |
| 3402004-1205 | 2 도입 | M5 | 4~6mm | 12 | 52.5 |
