원래 장소:
중국
브랜드 이름:
senring
인증:
CE,ISO9001,ROHS
모델 번호:
31002006
연락주세요

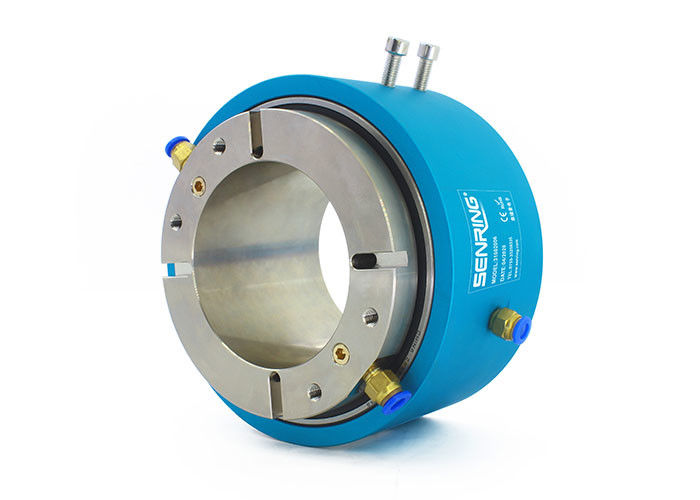

31002006 원축 슬립 링에 대한 기술
센링 P31002006 일련 공기 회전식 결합은 압축된 공기와 진공인 증기와 다른 가스 미디어의 2개 채널을 전하기 위해 360 도 회전시킬 수 있는 듀얼 도입 회전식 결합입니다. 그것은 6 밀리미터와 8 밀리미터 기송관을 지원합니다. 3502 시리즈 회전식 공기 조인트는 가스를 전할 뿐만 아니라, 또한 2A에서 800A의 범위인 다양한 전류를 섞고 전할 수 있습니다. 그것은 서로를 방해하지 않는 작은 사이즈, 경량, 저토크와 다수 가스 통로를 특징으로 합니다.
무의미한 100 밀리미터 공기 회전식 결합은 회전축이 그것의 센터를 통과할 수 있게 허락하는 동안 압축된 공기 또는 다른 가스의 열전달을 가능하게 하는 장치입니다. 그것은 축 또는 척과 같은 그것이 가스 또는 유체를 회전 성분으로 이송하도록 필요한 유/공압 시스템에서 일반적으로 사용됩니다.
회전식 결합은 일반적으로 두 파트, 정지된 부분과 회전부로 구성됩니다. 정지된 부분이 시스템의 고정 요소에 장착되는 반면에, 회전부는 회전 성분에 장착됩니다. 두 파트는 가스 또는 유체가 새는 것을 예방하는 일련의 밀봉으로 연결됩니다.
31002006 원축 슬립 링의 특징
1. 그것은 전선과 신호라인, 이더넷, USB, 공업 버스, 제어 라인, 솔레노이드 밸브와 감지 라인을 섞을 수 있습니다.
2. 표준 설치 형식은 플랜지이고 원축 설치가 맞춤화될 수 있습니다.
3. 지나갈 수 있는 언론은 압축된 공기, 수소, 질소, 화학적 혼합 가스, 증기, 냉각수, 뜨거운 물, 뜨거운 오일, 석유, 황산, 음료, 등입니다.
부품 호기 기술

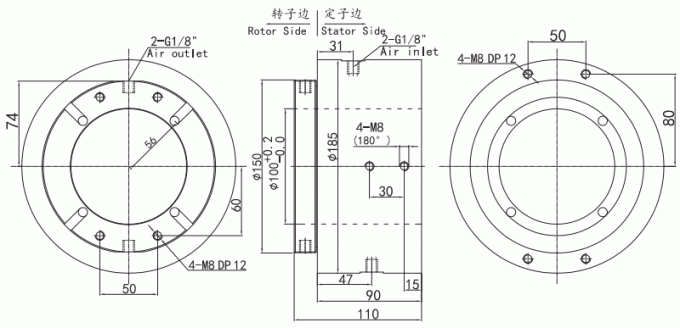

그림
표준 모델 목록
| 모델 | 도입 | 포트의 크기 | 관경 |
| 31002006 | 2 도입 | G1/8 " | 6~8mm |

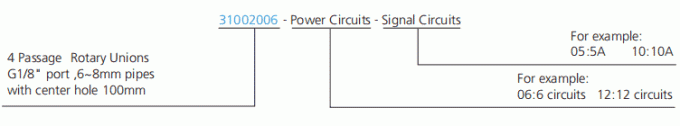

그림
표준 모델 목록
| 부품 번호. | 도입 | 포트의 크기 | 관경 | 전원 회로(10A) | 신호 회로(5A) | 길이 L(mm) |
| 31002006-0605 | 2 도입 | G1/8 " | 6~8mm | 0 | 6 | 64 |
| 31002006-0610 | 2 도입 | G1/8 " | 6~8mm | 6 | 0 | 64 |
| 31002006-1205 | 2 도입 | G1/8 " | 6~8mm | 0 | 12 | 88 |
| 31002006-1210 | 2 도입 | G1/8 " | 6~8mm | 12 | 0 | 88 |
| 31002006-1805 | 2 도입 | G1/8 " | 6~8mm | 0 | 18 | 112 |
| 31002006-1810 | 2 도입 | G1/8 " | 6~8mm | 18 | 0 | 112 |
| 31002006-2405 | 2 도입 | G1/8 " | 6~8mm | 0 | 24 | 136 |
| 31002006-2410 | 2 도입 | G1/8 " | 6~8mm | 24 | 0 | 136 |
31002006 시리즈 슬립 링의 기술 명세서
| 도입(가스) | 2 도입 |
| 관경 | 6~8mm 파이프, G1/8"; 공항 |
| 기계적 데이터 | |
| 투기. | 자료 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 맥스. 동작속도 | 250RPM 콘티누스리, 간헐적으로 1000RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접촉 마테리아 | 귀금속 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 맥스. 운영 압력 | 양의 압력 1Mpa, 진공 -90kPa | |
| 토크 | <0> | |
| 전기적 데이터 | ||
| 투기. | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 용해 상태 저항 | <500m> | <500m> |
| 와이어 투기를 이끄세요. | AWG17# 은 도금한 테프론 재질 와이어 | AWG22# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 250 밀리미터 (맞춤화될 수 있습니다) |
|
| 용해 상태 저항 | 500VAC@50Hz,6s | |
| 전기적 잡음 | <0> | |
