원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
3404004
연락주세요

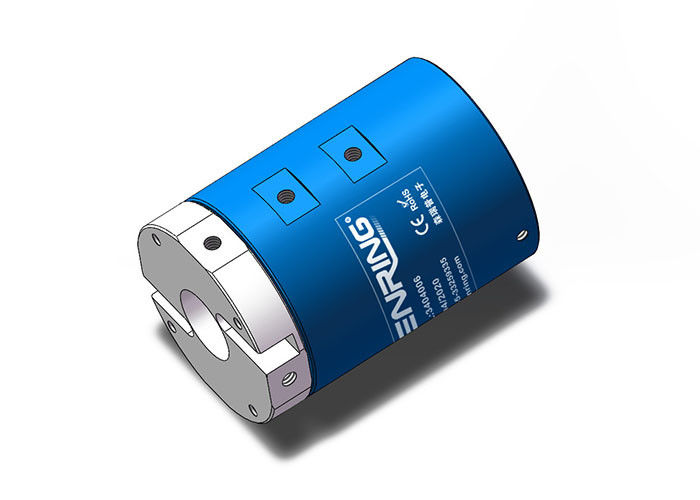

4 아웃 중공 구멍 로터리 유니온 4 가스 통로 20 밀리미터 원축 사이즈 전기적 로터리 유니온에서 4
3404004 전기적 로터리 유니온에 대한 기술
SENRING 4 도입 원축 로터리 유니온 3404004 시리즈는 20 밀리미터의 표준 원축 사이즈와의 4 아웃 중공 구멍 로터리 유니온에 4입니다. 다른 원축 사이즈는 요구조건에 따라 맞춤화될 수 있습니다.
전기적 로터리 유니온은 회전 성분을 통하여 전력과 신호 전송을 요구하는 기계와 장비에서 다양한 적용을 가지고 있습니다. 그들은 기계와 장비가 와이어의 완전성과 신뢰성을 유지하는 동안 자유 회전을 달성하고 임무를 수행할 수 있도록 도와 줄 수 있는 믿을 만하고 효율적 솔루션을 제공합니다.
3404004 전기적 로터리 유니온의 기술 명세서
| 도입(가스) | 4 도입 |
| 관경 | 4~6mm 파이프, M5quot ; 공항 |
| 기계적 데이터 | |
| 투기. | 자료 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 맥스. 동작속도 | 250RPM 콘티누스리, 간헐적으로 1000RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접촉 마테리아 | 귀금속 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 맥스. 운영 압력 | 양의 압력 1Mpa, 진공 -90kPa | |
| 토크 | <0> | |
| 전기적 데이터 | ||
| 투기. | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 용해 상태 저항 | <500m> | <500m> |
| 와이어 투기를 이끄세요. | AWG17# 은 도금한 테프론 재질 와이어 | AWG22# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 250 밀리미터 (맞춤화될 수 있습니다) |
|
| 용해 상태 저항 | 500VAC@50Hz,6s | |
| 전기적 잡음 | <0> | |
3404004 전기적 로터리 유니온의 특징
1. 함께 회전하는 것은 기계 팔로 설치될 수 있습니다.
2. 그것은 USB, HDMI, 1000M 이더넷, VGA, DVI, 동축 RF (고주파), 서보 모터 신호, 공업 버스 슬립 링과 기타와 같은 혼합된 전력과 신호의 전송을 지원합니다.
3. 그것은 360 도에서 압축된 공기와 스팀, 진공이, 음압, 양의 압력과 다른 언론을 전할 수 있습니다.
4. 최고 가압력은 1Mpa (진공입니다 : -100kPa, 더 높은 압력은 맞춤화될 수 있습니다).
5. 그것은 4~6mm 파이프를 위한 4곳 M5 공항을 지원합니다.
6. 표준 원축 사이즈는 20 밀리미터입니다.
전기적 로터리 유니온은 회전 성분을 통하여 전력 또는 신호 또는 데이터의 전송을 요구하는 기계와 장비에서 일반적으로 사용됩니다. 그들은 전력과 신호가 얽히거나 단선 와이어에 대해 걱정할 필요 없이 회전부를 통해 전송될 수 있게 허락하는 일종의 회전 커넥터입니다.
부품 호기 기술
그림
표준 모델 목록
| 모델 | 도입(가스) | 포트의 크기 | 관경 |
| 3404004 | 4 도입 | M5 | 4~6mm |
| 모델 | 도입(가스) | 포트의 크기 | 관경 | Power/Signal(5A/10A) | 길이 L(mm) |
| 3404004-0605 | 4 도입 | M5 | 4~6mm | 6 | 34.5 |
| 3404004-1205 | 4 도입 | M5 | 4~6mm | 12 | 57.5 |
FAQ :
1. 슬립 링이 무엇입니까?
슬립 링은 움직이지 않은 것 회전 구조까지 전력과 전기 신호의 전송을 허락하는 전자기계 장치입니다. 슬립 링은 전력 또는 신호를 전하는 동안 회전을 요구하는 어떠한 기전 시스템에서 사용될 수 있습니다. 그것은 기계적 성능을 개선하고, 시스템 동작을 단순화하고 움직일 수 있는 공동으로부터 매달리는 피해 경향 와이어를 제거할 수 있습니다.
2. 공장 또는 무역 업체입니까?
한 : 우리는 고위급 연구 개발 팀과 전문적 공장입니다.
