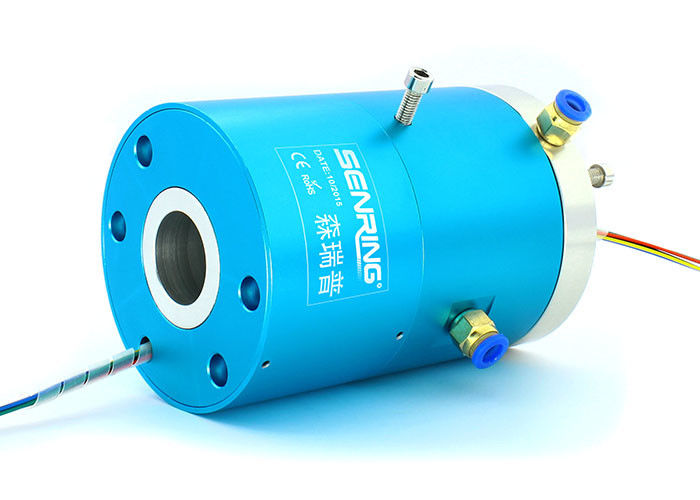

30 밀리미터 원축 저토크 전기적 로터리 유니온 3 와이어 슬립 링 440 VAC / VDC

30 밀리미터 원축 저토크 전기적 로터리 유니온 3 와이어 슬립 링 440 VAC / VDC

30 밀리미터 전기적 로터리 유니온

440V 전기적 로터리 유니온

3 와이어 슬립 링 로터리 유니온

원래 장소:

중국

브랜드 이름:

senring

인증:

CE, ISO9001

모델 번호:

3302006

연락주세요

인용문을 요구하세요
제품 상세정보
상품 이름:
30 밀리미터 원축 전기적 로터리 유니온
IP은 등급입니다:
IP51
관경:
6~8mm 파이프, G1/8 " 공항
도입(가스):
2 도입
맥스. 동작속도:
250RPM 콘티누스리, 간헐적으로 1000RPM
직장 생활:
0는 레프를 위해 (근무 조건에 의존합니다)
지불과 운송 용어
최소 주문 수량
1
가격
협상 가능
지불 조건
전신환, L/C (신용장)
제품 설명

30 밀리미터 원축 로우 사이즈 토크 전기적 로터리 유니온 440 VAC / VDC

3302006 원축 슬립 링에 대한 기술

1. 구성 지탱 : 회전식 결합은 특정 응용 요구사항을 기반으로 선택되는 고품질 태도를 일반적으로 사용합니다. 이것은 심지어 무거운 짐 하에, 접합부의 매끄럽고 믿을 만한 회전을 보증합니다.

2. 밀봉 기술 : 가스 누출을 방지하고 깨끗한 작업 환경을 유지하기 위해, 회전식 결합은 진보적 밀봉 기술을 갖추고 있습니다. 이것은 O-벨소리와 립 실과 메커니컬 실과 같은 다양한 봉합 재료 및 방법을 포함할 수 있습니다.

3. 재료 선택 : 회전식 결합은 일반적으로 특정 응용 요구사항을 기반으로 선택되는 고품질 재료로부터 만들어집니다. 공통 자재는 우수한 부식 저항력과 웨어와 고온을 제공하는 스테인레스 강과 놋쇠와 알루미늄 합금을 포함합니다.

4. 사용자 지정 옵션 : 회전식 결합은 더 높은 정력 압력 또는 다른 관경과 같이, 특정 기능에 대한 필요를 충족시키기 위해 맞춤화될 수 있습니다. 이것은 시스템 디자인과 통합의 더 큰 유연성을 고려합니다.

5. 정비 요구사항 : 회전식 결합은 일반적으로 주기 크리닝과 주유와 같은 최소 유지 관리를 요구합니다. 이것은 그것을 기존 시스템과 결합하도록 쉽게 하고, 전체적 유지비용을 줄입니다.

6. 환경적인 고려 사항 : 회전식 결합은 예를 들어 가스 누출을 감소시키고 에너지 소비를 최소화함으로써, 환경 영향을 최소화하도록 설계됩니다. 이것은 안전하고 더 지탱할 수 있는 작업 환경을 만들기 위해 돕습니다.

3302006 원축 슬립 링의 기술 명세서

도입(가스) 2 도입
관경 6~8mm 파이프, G1/8 " 공항
기계적 데이터
투기. 자료
직장 생활 0는 레프를 위해 (근무 조건에 의존합니다)
맥스. 동작속도 250RPM 콘티누스리, 간헐적으로 1000RPM
일하는 임시. -30' C~80' C
작업 습도 0~85% RH
접촉 마테리아 귀금속
하우징 소재 알루미늄 합금
IP은 등급입니다 IP51
맥스. 운영 압력 양의 압력 1Mpa, 진공 -90kPa
토크 <0>
전기적 데이터
투기. 자료
신호
전압 범위 0~440VAC/VDC 0~440VAC/VDC
용해 상태 저항 <500m><500m>
와이어 투기를 이끄세요. AWG17# 은 도금한 테프론 재질 와이어 AWG22# 은 도금한 테프론 재질 와이어
각선 길이 표준 250 밀리미터
(맞춤화될 수 있습니다)
용해 상태 저항 500VAC@50Hz,6s
전기적 잡음 <0>

애플리케이션 :

1. 로봇과 자동화 장비 : 로봇과 자동화 장비에서, 전기적 로터리 유니온은 로봇이 자유로이 이동하고 임무를 수행할 수 있게 허락하면서, 전력과 제어신호를 전하는데 사용될 수 있습니다.

2. 패키징과 인쇄 장비 : 패키징과 인쇄 장비에서, 전기적 로터리 유니온은 기계의 운동과 운영을 통제하기 위해 전력과 신호를 전하는데 사용될 수 있습니다.

3. 의학 장비 : 의학 장비에서, 전기적 로터리 유니온은 장비의 회전 성분을 제어하기 위해 전력과 신호를 전하는데 사용될 수 있습니다.

4. 회전식 플랫폼 : 회전식 플랫폼에서, 전기적 로터리 유니온은 플랫폼의 회전을 제어하기 위해 전력과 신호를 전하는데 사용될 수 있습니다.

5. 자동차 생산 라인 : 자동차 생산 라인에서, 전기적 로터리 유니온은 회전 성분과 로보틱 아암의 운동을 통제하기 위해 전력과 신호를 전하는데 사용될 수 있습니다.

332006 원축 슬립 링의 특징

1. 함께 회전하기 위해 기계 팔로 설치될 수 있습니다 ;

2. USB, HDMI, 1000M 이더넷, VGA, DVI, 동축 RF (고주파), 서보 모터 신호, 공업 버스 슬립 링... 등과 같은 혼합된 전기와 신호를 전하는 것 지원하세요 ;

3. 360은' 압축된 공기, 스팀, 진공이, 음압, 양의 압력... 기타 등등을 전합니다 ;

4. 맥스. 압력(들) :1Mpa (진공 : -100kPa, 더 높은 압력은 맞춤화될 수 있습니다) ;

5. 6~8mm 파이프를 위한 2 G1/8 " 공항을 지원하세요 ;

6. 표준 원축 30 사이즈 밀리미터.

부품 호기 기술

3302006 시리즈 3302006 시리즈 2 도입 원축 로터리 유니온 슬립 링 기술

그림

3302006 시리즈 3302006 시리즈 2 도입 원축 로터리 유니온 슬립 링 그림

표준 모델 목록

모델 도입(가스) 포트의 크기 관경
3302006 2 도입 G1/8 " 6~8mm
그림
30 밀리미터 원축 저토크 전기적 로터리 유니온 3 와이어 슬립 링 440 VAC / VDC 2
표준 모델 목록
모델 도입(가스) 포트의 크기 관경 전원 회로(10A) 신호 회로(2A) 길이 L(mm)
3302006-06S 2 도입 G1/8 " 6~8mm 0 6 48
3302006-0610 2 도입 G1/8 " 6~8mm 6 0 48
3302006-12S 2 도입 G1/8 " 6~8mm 0 12 72
3302006-0610-06S 2 도입 G1/8 " 6~8mm 6 6 72
3302006-1210 2 도입 G1/8 " 6~8mm 12 0 72
3302006-0610-12S 2 도입 G1/8 " 6~8mm 6 12 96
3302006-1210-06S 2 도입 G1/8 " 6~8mm 12 6 96
3302006-18S 2 도입 G1/8 " 6~8mm 0 18 96
3302006-1810 2 도입 G1/8 " 6~8mm 18 0 96
3302006-0610-18S 2 도입 G1/8 " 6~8mm 6 18 120
3302006-24S 2 도입 G1/8 " 6~8mm 0 24 120
3302006-2410 2 도입 G1/8 " 6~8mm 24 0 120
3302006-36S 2 도입 G1/8 " 6~8mm 0 36 168
3302006-1210-24S 2 도입 G1/8 " 6~8mm 12 24 168
3302006-3610 2 도입 G1/8 " 6~8mm 36 0 168
3302006-48S 2 도입 G1/8 " 6~8mm 0 48 216
3302006-1210-36S 2 도입 G1/8 " 6~8mm 12 36 216
3302006-4810 2 도입 G1/8 " 6~8mm 48 0 216
3302006-60S 2 도입 G1/8 " 6~8mm 0 60 264
3302006-1210-48S 2 도입 G1/8 " 6~8mm 12 48 264
3302006-72S 2 도입 G1/8 " 6~8mm 0 72 312
3302006-2410-48S 2 도입 G1/8 " 6~8mm 24 48 312
3302006-84S 2 도입 G1/8 " 6~8mm 0 84 360
3302006-2410-60S 2 도입 G1/8 " 6~8mm 20 60 360
3302006-96S 2 도입 G1/8 " 6~8mm 0 96 408
3302006-108S 2 도입 G1/8 " 6~8mm 0 108 456
3302006-120S 2 도입 G1/8 " 6~8mm 0 120 504
3302006개 등급 표
아니오 울리세요. 1 2 3 4 5 6 7 8 9 10 11 12
검정색 브라운입니다 빨강 오렌지 노랑색 녹색 청색 자줏빛 회색 백색 분홍색 라이트블루
