원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
3302006
연락주세요

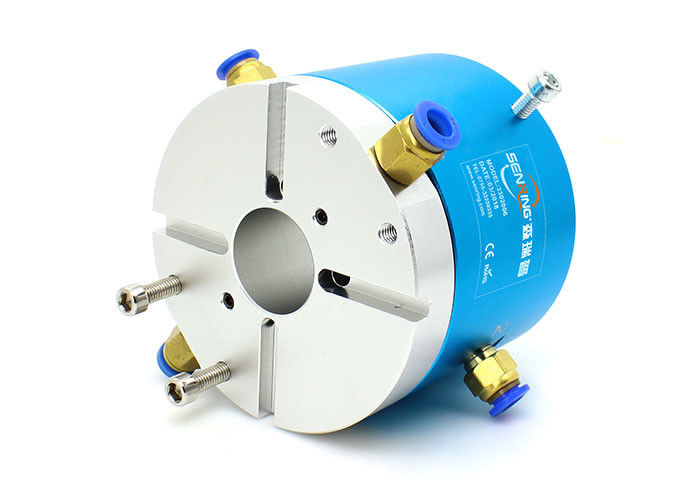

2개 도입 회전식 유니언 이음 라우팅 산소 이 슬립 링과 자동화 장비를 위한 아세틸렌
3302006 원축 슬립 링에 대한 기술
이로써 믿을 만한 용액성 인터페이싱을 제공하면서, 공기 유압식 슬립 링을 형성하기 위한 유압-기압 조인트와 슬립 링. 그것은 권력과 결합할 수 있습니다, 신호, 이더넷, USB, 디바이스넷, 제어망, 청구하는 대로 캔뷔스. 그것은 또한 의해 시작될 수 있습니다.회전식 결합, 로터리 유니온이 공기, 공백과 유동체, 냉각제, 가스, 석유, 증기, 전력, 신호를 제공하기 위한 물과 자동화 회전식 장비를 위한 기체-액체 매체 전송의 설계를 했습니다. 다른 고객 요구 사항을 위해, 회전식이 기타 등등을 접합한 것이 전기 슬립 링으로의 통합되, 안녕 주파수 회전식 결합, 도파관 회전식 결합과 광섬유에 생존 가능합니다.
이익을 얻으세요 :
3302006 원축 슬립 링의 기술 명세서
| 도입(가스) | 2 도입 |
| 관경 | 6~8mm 파이프, G1/8 " 공항 |
| 기계적 데이터 | |
| 투기. | 자료 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 맥스. 동작속도 | 250RPM 콘티누스리, 간헐적으로 1000RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접촉 마테리아 | 귀금속 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 맥스. 운영 압력 | 양의 압력 1Mpa, 진공 -90kPa | |
| 토크 | <0> | |
| 전기적 데이터 | ||
| 투기. | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 용해 상태 저항 | <500m> | <500m> |
| 와이어 투기를 이끄세요. | AWG17# 은 도금한 테프론 재질 와이어 | AWG22# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 250 밀리미터 (맞춤화될 수 있습니다) |
|
| 용해 상태 저항 | 500VAC@50Hz,6s | |
| 전기적 잡음 | <0> | |
332006 원축 슬립 링의 특징
기계 팔 호환성 : 회전식 결합은 그것을 회전 성분을 요구하는 애플리케이션에 이상적이게 하면서, 기계 팔과 함께 일하도록 설계됩니다.
혼합된 전력과 신호 전송 : 가스 언론 뿐 아니라 회전식 결합은 USB, HDMI, 이더넷을 포함하여와 더 많, 혼합된 권력과 시그널 타입의 전송을 지원합니다. 이것은 시스템 디자인과 통합의 유연성을 제공합니다.
다재다능한 가스 매체 전송 : 압축된 공기와 진공인 증기와 다른 압력을 포함하여 회전식 결합은 다양한 가스 미디어를 전할 수 있습니다. 이것은 산업 적용의 넓은 범위에 대해 그것을 적당하게 합니다.
정력 압력 : 회전식 결합은 1Mpa의 최대 정력 압력을 가지고 있으며, 그것이 더 높은 압력을 위해 맞춤화될 수 있습니다. 이것은 그것이 고압 가스 전송을 요구하는 요구가 지나친 응용을 취급할 수 있게 허락합니다.
관경 호환성 : 시스템 디자인과 통합의 유연성을 제공하면서, 회전식 결합은 6~8mm 파이프를 위한 2 G1/8 " 항구를 지원합니다.
표준 원축 사이즈 : 그것을 기존 시스템과 장비와 통합하도록 쉽게 하면서, 회전식 결합은 30 밀리미터의 표준 원축 크기가 딸려 있습니다.
부품 호기 기술
그림
표준 모델 목록
| 모델 | 도입(가스) | 포트의 크기 | 관경 |
| 3302006 | 2 도입 | G1/8 " | 6~8mm |
| 모델 | 도입(가스) | 포트의 크기 | 관경 | 전원 회로(10A) | 신호 회로(2A) | 길이 L(mm) |
| 3302006-06S | 2 도입 | G1/8 " | 6~8mm | 0 | 6 | 48 |
| 3302006-0610 | 2 도입 | G1/8 " | 6~8mm | 6 | 0 | 48 |
| 3302006-12S | 2 도입 | G1/8 " | 6~8mm | 0 | 12 | 72 |
| 3302006-0610-06S | 2 도입 | G1/8 " | 6~8mm | 6 | 6 | 72 |
| 3302006-1210 | 2 도입 | G1/8 " | 6~8mm | 12 | 0 | 72 |
| 3302006-0610-12S | 2 도입 | G1/8 " | 6~8mm | 6 | 12 | 96 |
| 3302006-1210-06S | 2 도입 | G1/8 " | 6~8mm | 12 | 6 | 96 |
| 3302006-18S | 2 도입 | G1/8 " | 6~8mm | 0 | 18 | 96 |
| 3302006-1810 | 2 도입 | G1/8 " | 6~8mm | 18 | 0 | 96 |
| 3302006-0610-18S | 2 도입 | G1/8 " | 6~8mm | 6 | 18 | 120 |
| 3302006-24S | 2 도입 | G1/8 " | 6~8mm | 0 | 24 | 120 |
| 3302006-2410 | 2 도입 | G1/8 " | 6~8mm | 24 | 0 | 120 |
| 3302006-36S | 2 도입 | G1/8 " | 6~8mm | 0 | 36 | 168 |
| 3302006-1210-24S | 2 도입 | G1/8 " | 6~8mm | 12 | 24 | 168 |
| 3302006-3610 | 2 도입 | G1/8 " | 6~8mm | 36 | 0 | 168 |
| 3302006-48S | 2 도입 | G1/8 " | 6~8mm | 0 | 48 | 216 |
| 3302006-1210-36S | 2 도입 | G1/8 " | 6~8mm | 12 | 36 | 216 |
| 3302006-4810 | 2 도입 | G1/8 " | 6~8mm | 48 | 0 | 216 |
| 3302006-60S | 2 도입 | G1/8 " | 6~8mm | 0 | 60 | 264 |
| 3302006-1210-48S | 2 도입 | G1/8 " | 6~8mm | 12 | 48 | 264 |
| 3302006-72S | 2 도입 | G1/8 " | 6~8mm | 0 | 72 | 312 |
| 3302006-2410-48S | 2 도입 | G1/8 " | 6~8mm | 24 | 48 | 312 |
| 3302006-84S | 2 도입 | G1/8 " | 6~8mm | 0 | 84 | 360 |
| 3302006-2410-60S | 2 도입 | G1/8 " | 6~8mm | 20 | 60 | 360 |
| 3302006-96S | 2 도입 | G1/8 " | 6~8mm | 0 | 96 | 408 |
| 3302006-108S | 2 도입 | G1/8 " | 6~8mm | 0 | 108 | 456 |
| 3302006-120S | 2 도입 | G1/8 " | 6~8mm | 0 | 120 | 504 |
| 아니오 울리세요. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 색 | 검정색 | 브라운입니다 | 빨강 | 오렌지 | 노랑색 | 녹색 | 청색 | 자줏빛 | 회색 | 백색 | 분홍색 | 라이트블루 |
