원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
3302006
연락주세요

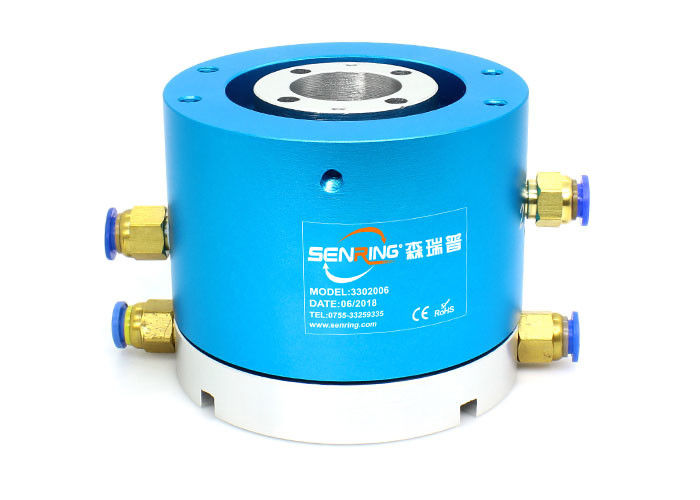

맞춘 원축은 플랜지 탑재와의 전기적 로터리 유니온을 탑재합니다
3302006 원축 슬립 링에 대한 기술
무의미한 30 밀리미터 공기 회전식 결합은 회전 성분에서 진공인 압축된 공기와 증기와 다른 가스 언론의 전송을 요구하는 기계와 장비에서 일반적으로 사용되는 가스 언론을 이동시킬 수 있는 일종의 회전 커넥터입니다.
회전하는 동안 회전식 결합은 가스 전송을 가능하게 하는 30 밀리미터의 외경과 어떤 지름의 원축을 가지고 있습니다. 이 회전식 결합은 일반적으로 두 파트, 고정 부품과 회전부로 구성됩니다. 고정 부품이 기계 또는 장비의 정적인 부분에 연결되는 반면에, 회전부는 회전기 또는 장비에 연결됩니다.
무의미한 30 밀리미터 공기 회전식 결합은 보통 그것의 경량, 내구성, 시설 및 정비의 용이성을 특징으로 하고, 로봇, 자동화 장비, 인쇄 장비, 패키징 머신, 의학 장비와 같은 다양한 산업 적용에서와 더 많사용될 수 있습니다.
3302006 원축 슬립 링의 기술 명세서
| 도입(가스) | 2 도입 |
| 관경 | 6~8mm 파이프, G1/8 " 공항 |
| 기계적 데이터 | |
| 투기. | 자료 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 맥스. 동작속도 | 250RPM 콘티누스리, 간헐적으로 1000RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접촉 마테리아 | 귀금속 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 맥스. 운영 압력 | 양의 압력 1Mpa, 진공 -90kPa | |
| 토크 | <0> | |
| 전기적 데이터 | ||
| 투기. | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 용해 상태 저항 | <500m> | <500m> |
| 와이어 투기를 이끄세요. | AWG17# 은 도금한 테프론 재질 와이어 | AWG22# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 250 밀리미터 (맞춤화될 수 있습니다) |
|
| 용해 상태 저항 | 500VAC@50Hz,6s | |
| 전기적 잡음 | <0> | |
332006 원축 슬립 링의 특징
회전식 결합은 기계 팔로 회전하도록 설계되고, USB, HDMI, 이더넷을 포함하여와 더 많, 다양한 세력과 시그널 타입을 전할 수 있습니다. 그것은 1Mpa에서의 최고 가압력 (더 높은 압력을 위해 주문형인)로, 압축된 공기와 진공인 스팀과 다른 압력의 360' 기어를 할 수 있습니다. 6~8mm 파이프를 위한 2 G1/8 " 항구를 지원하고, 그것을 다양한 산업 적용에 적합하게 하면서, 회전식 결합은 30 밀리미터의 표준 원축 크기가 딸려 있습니다.
부품 호기 기술
그림
표준 모델 목록
| 모델 | 도입(가스) | 포트의 크기 | 관경 |
| 3302006 | 2 도입 | G1/8 " | 6~8mm |
| 모델 | 도입(가스) | 포트의 크기 | 관경 | 전원 회로(10A) | 신호 회로(2A) | 길이 L(mm) |
| 3302006-06S | 2 도입 | G1/8 " | 6~8mm | 0 | 6 | 48 |
| 3302006-0610 | 2 도입 | G1/8 " | 6~8mm | 6 | 0 | 48 |
| 3302006-12S | 2 도입 | G1/8 " | 6~8mm | 0 | 12 | 72 |
| 3302006-0610-06S | 2 도입 | G1/8 " | 6~8mm | 6 | 6 | 72 |
| 3302006-1210 | 2 도입 | G1/8 " | 6~8mm | 12 | 0 | 72 |
| 3302006-0610-12S | 2 도입 | G1/8 " | 6~8mm | 6 | 12 | 96 |
| 3302006-1210-06S | 2 도입 | G1/8 " | 6~8mm | 12 | 6 | 96 |
| 3302006-18S | 2 도입 | G1/8 " | 6~8mm | 0 | 18 | 96 |
| 3302006-1810 | 2 도입 | G1/8 " | 6~8mm | 18 | 0 | 96 |
| 3302006-0610-18S | 2 도입 | G1/8 " | 6~8mm | 6 | 18 | 120 |
| 3302006-24S | 2 도입 | G1/8 " | 6~8mm | 0 | 24 | 120 |
| 3302006-2410 | 2 도입 | G1/8 " | 6~8mm | 24 | 0 | 120 |
| 3302006-36S | 2 도입 | G1/8 " | 6~8mm | 0 | 36 | 168 |
| 3302006-1210-24S | 2 도입 | G1/8 " | 6~8mm | 12 | 24 | 168 |
| 3302006-3610 | 2 도입 | G1/8 " | 6~8mm | 36 | 0 | 168 |
| 3302006-48S | 2 도입 | G1/8 " | 6~8mm | 0 | 48 | 216 |
| 3302006-1210-36S | 2 도입 | G1/8 " | 6~8mm | 12 | 36 | 216 |
| 3302006-4810 | 2 도입 | G1/8 " | 6~8mm | 48 | 0 | 216 |
| 3302006-60S | 2 도입 | G1/8 " | 6~8mm | 0 | 60 | 264 |
| 3302006-1210-48S | 2 도입 | G1/8 " | 6~8mm | 12 | 48 | 264 |
| 3302006-72S | 2 도입 | G1/8 " | 6~8mm | 0 | 72 | 312 |
| 3302006-2410-48S | 2 도입 | G1/8 " | 6~8mm | 24 | 48 | 312 |
| 3302006-84S | 2 도입 | G1/8 " | 6~8mm | 0 | 84 | 360 |
| 3302006-2410-60S | 2 도입 | G1/8 " | 6~8mm | 20 | 60 | 360 |
| 3302006-96S | 2 도입 | G1/8 " | 6~8mm | 0 | 96 | 408 |
| 3302006-108S | 2 도입 | G1/8 " | 6~8mm | 0 | 108 | 456 |
| 3302006-120S | 2 도입 | G1/8 " | 6~8mm | 0 | 120 | 504 |
| 아니오 울리세요. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 색 | 검정색 | 브라운입니다 | 빨강 | 오렌지 | 노랑색 | 녹색 | 청색 | 자줏빛 | 회색 | 백색 | 분홍색 | 라이트블루 |
