원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
3402004
연락주세요
두 가스 통로 20 밀리미터 원축 사이즈 전기적 로터리 유니온
3402004 원축 슬립 링에 대한 기술
센링 3402004 일련 공기 회전식 결합은 360번 각도 회전을 할수 있는 듀얼 도입 회전식 결합이고 압축된 공기와 진공인 증기와 다른 가스 미디어의 2 도입의 전송입니다. 이 회전식 결합은 가스 전송을 위해 4 밀리미터와 6 밀리미터 기송관을 지원합니다. 게다가, 간섭 없이 다수 가스 통로를 전하기 위해 또한 작은 사이즈, 경량, 저토크와 능력이라는 유리한 입장에 있는 동안, 그것은 2A에서 800A의 범위여 다양한 전류의 혼합 투과를 지원합니다.
이 회전식 결합은 로봇과 자동화 장비와 의료 설비와 같은 많은 산업상 이용에 적합합니다. 그것의 듀얼 도입 설계는 그것이 이로써 시스템 유연성과 효율을 향상시키면서, 동시에 다중 기체 언론을 전할 수 있게 합니다. 덧붙여, 그것의 작은 사이즈와 경량 설계는 더 쉽게 시설 및 정비를 합니다.
3402004 원축 슬립 링의 기술 명세서
| 도입(가스) | 2 도입 |
| 관경 | 4~6mm 파이프, M5quot ; 공항 |
| 기계적 데이터 | |
| 투기. | 자료 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 맥스. 동작속도 | 250RPM 콘티누스리, 간헐적으로 1000RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접촉 마테리아 | 귀금속 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 맥스. 운영 압력 | 양의 압력 1Mpa, 진공 -90kPa | |
| 토크 | <0> | |
| 전기적 데이터 | ||
| 투기. | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 용해 상태 저항 | <500m> | <500m> |
| 와이어 투기를 이끄세요. | AWG17# 은 도금한 테프론 재질 와이어 | AWG22# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 250 밀리미터 (맞춤화될 수 있습니다) |
|
| 용해 상태 저항 | 500VAC@50Hz,6s | |
| 전기적 잡음 | <0> | |
3402004 원축 슬립 링의 특징
1. 함께 회전하는 것은 기계 팔로 설치될 수 있습니다.
2. 그것은 USB, HDMI, 1000M 이더넷, VGA, DVI, 동축 RF (고주파), 서보 모터 신호, 공업 버스 슬립 링과 기타와 같은 혼합된 전력과 신호의 전송을 지원합니다.
3. 그것은 360 도에서 압축된 공기와 스팀, 진공이, 음압, 양의 압력과 다른 언론을 전할 수 있습니다.
4. 최고 가압력은 1Mpa (진공입니다 : -100kPa, 더 높은 압력은 맞춤화될 수 있습니다).
5. 그것은 4~6mm 파이프를 위한 2곳 M5 공항을 지원합니다.
6. 표준 원축 사이즈는 20 밀리미터입니다.
센링 3402004 일련 공기 회전식 결합은 가스 미디어와 다양한 경향의 미션을 요구하는 산업 적용에 대한 다재다능하고 믿을 만한 선택입니다. 그것의 듀얼 통과 설계와 매체 전송의 넓은 범위와 경향의 혼합 투과를 위한 지원은 시스템 디자인의 유연성을 제공합니다. 덧붙여, 그것의 작은 사이즈와 경량은 그것을 설치하고 유지하도록 쉽게 합니다.

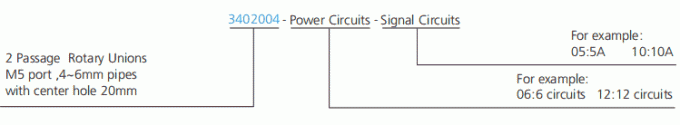

부품 호기 기술

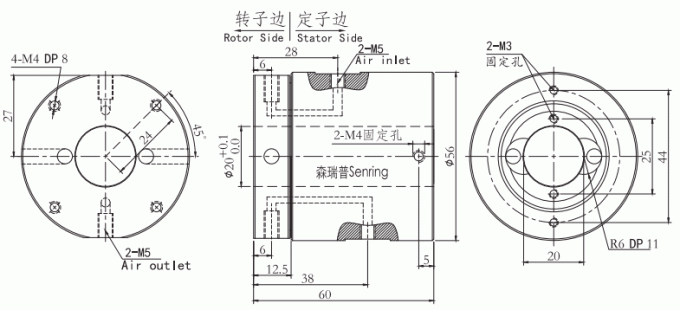

그림
표준 모델 목록
| 모델 | 도입(가스) | 포트의 크기 | 관경 |
| 3402004 | 2 도입 | M5 | 4~6mm |
| 모델 | 도입(가스) | 포트의 크기 | 관경 | Power/Signal(5A/10A) | 길이 L(mm) |
| 3402004-0605 | 2 도입 | M5 | 4~6mm | 6 | 34.5 |
| 3402004-1205 | 2 도입 | M5 | 4~6mm | 12 | 52.5 |
