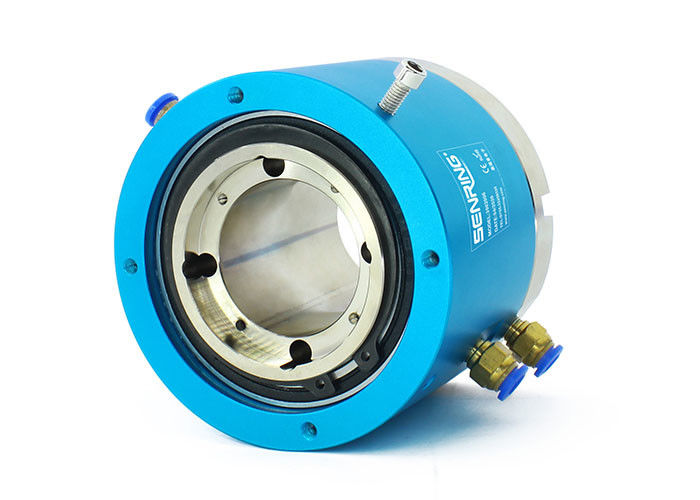

2 도입 전기적 교차로 유니언 이음 50 밀리미터 원축

2 도입 전기적 교차로 유니언 이음 50 밀리미터 원축

50 밀리미터 전기적 로터리 유니온

2 도입 전기적 로터리 유니온

2개 도입 로터리 유니온 조인트

원래 장소:

중국

브랜드 이름:

senring

인증:

CE, ISO9001

모델 번호:

3502006

연락주세요

인용문을 요구하세요
제품 상세정보
관경:
6~8mm
포트의 크기:
G1/8 "
접촉 마테리아:
귀금속
하우징 소재:
알루미늄 합금
직장 생활:
0는 레프를 위해 (근무 조건에 의존합니다)
맥스. 동작속도:
250RPM 콘티누스리, 간헐적으로 1000RPM
지불과 운송 용어
최소 주문 수량
1
가격
협상 가능
지불 조건
전신환, L/C (신용장)
제품 설명

2 도입 원축 로터리 유니온은 함께 회전하기 위해 기계 팔로 설치될 수 있습니다

3502006 원축 슬립 링에 대한 기술

SENRING 2 도입 원축 로터리 유니온은 2 아웃 중공 구멍 로터리 유니온, 표준 원축 50 사이즈 밀리미터에 3502006 시리즈는 2입니다, 다른 원축 사이즈가 맞춤화될 수 있습니다.

장점 :

1. 소형 사이즈 : 회전식 결합의 작은 사이즈는 공간이 제한되는 적용을 위한 좋은 선택로 만듭니다.

2. 경량 : 회전식 결합의 경량 설계는 그것을 설치하도록 쉽게 하고, 시스템의 회전 성분 위의 부하를 줄입니다.

3. 저토크 : 시스템을 회전시키기 위해 요구된 에너지를 감소하고 전체 시스템 효율을 향상시키면서, 회전식 결합은 저토크를 가지고 있습니다.

4. 용이한 설치 : 그것을 설치하고 유지하도록 쉽게 하면서, 회전식 결합은 단지 2 연결기로 설치될 수 있습니다.

5. 높은 신뢰도 : 시스템 고장의 가능성을 감소시키고 전체 신뢰도를 향상시키면서, 회전식 결합은 극소수의 이동 부분과 단순한 설계를 특징으로 합니다.

6. 주문형입니다 : 압력과 흐름 속도, 크기와 무게, 봉합, 물질, 회전 속도,와 온도를 포함하여 회전식 결합은 특정 응용의 특정 필요를 충족시키기 위해 맞춤화될 수 있습니다.

3502006 원축 슬립 링의 기술 명세서

도입(가스) 2 도입
관경 6~8mm 파이프, G1/8"; 공항
기계적 데이터
투기. 자료
직장 생활 0는 레프를 위해 (근무 조건에 의존합니다)
맥스. 동작속도 250RPM 콘티누스리, 간헐적으로 1000RPM
일하는 임시. -30' C~80' C
작업 습도 0~85% RH
접촉 마테리아 귀금속
하우징 소재 알루미늄 합금
IP은 등급입니다 IP51
맥스. 운영 압력 양의 압력 1Mpa, 진공 -90kPa
토크 <0>
전기적 데이터
투기. 자료
신호
전압 범위 0~440VAC/VDC 0~440VAC/VDC
용해 상태 저항 <500m><500m>
와이어 투기를 이끄세요. AWG17# 은 도금한 테프론 재질 와이어 AWG22# 은 도금한 테프론 재질 와이어
각선 길이 표준 250 밀리미터
(맞춤화될 수 있습니다)
용해 상태 저항 500VAC@50Hz,6s
전기적 잡음 <0>

3502006 원축 슬립 링의 특징

1. 그것은 회전 성분이 자동차이거나 다른 기계적인 장치에 의해 가동될 필요가 있는 앱에서 유용한 함께 회전하기 위한 기계 팔로 설치될 수 있습니다.

2. 그것은 USB, HDMI, 1000M 이더넷, VGA, DVI, 동축 RF (고주파), 서보 모터 신호, 공업 버스 슬립 링, 등과 같은 혼합된 전력과 신호의 전송을 지원합니다. 이것은 애플리케이션의 넓은 범위에 대해 인정합니다.

3. 그것은 압축된 공기, 스팀, 진공이, 음압, 양의 압력, 기타 등등을 전할 수 있습니다. 이것은 그것을 다양한 유/공압 시스템의 용도에 적합하게 합니다.

4. 그것은 1Mpa (진공의 최대 정력 압력을 가지고 있습니다 : -100kPa, 더 높은 압력은 맞춤화될 수 있으며), 그것이 특정 기능을 위해 회전식 결합을 선택할 때 중요합니다.

5. 그것은 유/공압 시스템으로의 용이한 접속을 고려하는 6~8mm 파이프를 위한 2 G1/8 " 항구를 지원합니다.

6. 그것은 회전식 결합을 위한 공통 사이즈인 50 밀리미터의 표준 원축 사이즈를 가지고 있습니다.

부품 호기 기술

3502006 시리즈 3502006 시리즈 2 도입 원축 로터리 유니온 슬립 링 기술

그림

3502006 시리즈 3502006 시리즈 2 도입 원축 로터리 유니온 슬립 링 그림

표준 모델 목록

모델 도입(가스) 포트의 크기 관경
3502006 2 도입 G1/8 " 6~8mm
그림
2 도입 전기적 교차로 유니언 이음 50 밀리미터 원축 2
표준 모델 목록
모델 도입(가스) 포트의 크기 관경 전원 회로(10A) 신호 회로(5A) 길이 L(mm)
3502006-1205 2 도입 G1/8 " 6~8mm 0 12 74
3502006-1210 2 도입 G1/8 " 6~8mm 12 0 74
3502006-1805 2 도입 G1/8 " 6~8mm 0 18 100
3502006-1810 2 도입 G1/8 " 6~8mm 18 0 100
3502006-2405 2 도입 G1/8 " 6~8mm 0 24 124
3502006-2410 2 도입 G1/8 " 6~8mm 24 0 124
