원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
3502006
연락주세요

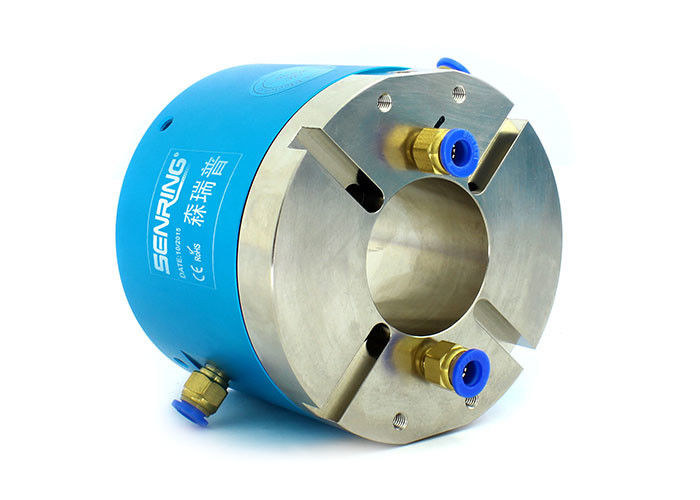

무의미한 50 밀리미터 전기적 로터리 유니온 360은' 진공인 압축된 스팀 /를 전합니다
3502006 원축 슬립 링에 대한 기술
무의미한 50 밀리미터 공기 회전식 결합은 소형이고 가벼운 회전식 결합이 요구되는 애플리케이션에서 일반적으로 사용됩니다. 그것은 공간이 로봇과 자동화 장비와 의료 설비에서와 같이, 제한되는 작은 유/공압 시스템의 용도에 적합합니다.
무의미한 50 밀리미터 공기 회전식 결합을 선택할 때, 압력과 흐름 속도, 크기와 무게, 봉합, 물질, 회전 속도와 온도와 같은 요소를 고려하는 것은 중요합니다. 회전식 결합이 특정 기능과 호환 가능하고, 효율적으로 그리고 효과적으로 작동할 수 있다는 것을 이러한 요소는 보증할 것입니다.
SENRING 2 도입 원축 로터리 유니온은 2 아웃 중공 구멍 로터리 유니온, 표준 원축 50 사이즈 밀리미터에 3502006 시리즈는 2입니다, 다른 원축 사이즈가 맞춤화될 수 있습니다.
3502006 원축 슬립 링의 기술 명세서
| 도입(가스) | 2 도입 |
| 관경 | 6~8mm 파이프, G1/8"; 공항 |
| 기계적 데이터 | |
| 투기. | 자료 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 맥스. 동작속도 | 250RPM 콘티누스리, 간헐적으로 1000RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접촉 마테리아 | 귀금속 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 맥스. 운영 압력 | 양의 압력 1Mpa, 진공 -90kPa | |
| 토크 | <0> | |
| 전기적 데이터 | ||
| 투기. | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 용해 상태 저항 | <500m> | <500m> |
| 와이어 투기를 이끄세요. | AWG17# 은 도금한 테프론 재질 와이어 | AWG22# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 250 밀리미터 (맞춤화될 수 있습니다) |
|
| 용해 상태 저항 | 500VAC@50Hz,6s | |
| 전기적 잡음 | <0> | |
3502006 원축 슬립 링의 특징
회전식 결합은 함께 회전하기 위해 기계 팔로 설치될 수 있습니다. 그것은 USB, HDMI, 1000M 이더넷, VGA, DVI, 동축 RF (고주파), 서보 모터 신호, 공업 버스 슬립 링과 기타와 같은 혼합된 전력과 신호의 전송을 지원합니다. 그것은 압축된 공기와 스팀, 진공이, 음압, 양의 압력과 360 도의 다른 언론을 전할 수 있습니다. 최고 가압력은 1Mpa (진공입니다 : -100kPa, 더 높은 압력은 맞춤화될 수 있습니다). 그것은 6~8mm 파이프를 위한 두곳 G1/8 " 공항을 지원합니다. 표준 원축 사이즈는 50 밀리미터입니다.
부품 호기 기술

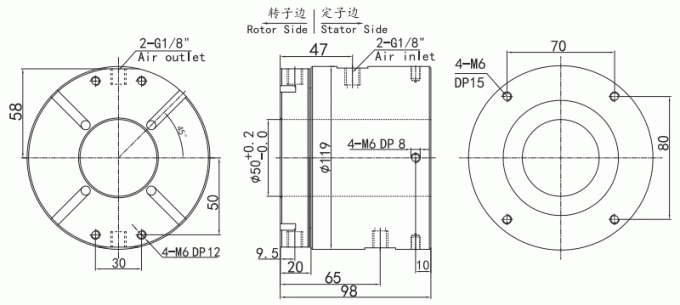

그림

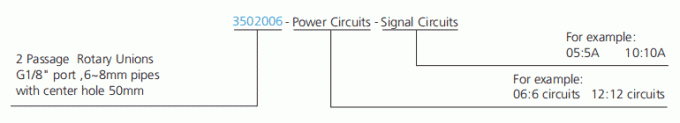

표준 모델 목록
| 모델 | 도입(가스) | 포트의 크기 | 관경 |
| 3502006 | 2 도입 | G1/8 " | 6~8mm |
| 모델 | 도입(가스) | 포트의 크기 | 관경 | 전원 회로(10A) | 신호 회로(5A) | 길이 L(mm) |
| 3502006-1205 | 2 도입 | G1/8 " | 6~8mm | 0 | 12 | 74 |
| 3502006-1210 | 2 도입 | G1/8 " | 6~8mm | 12 | 0 | 74 |
| 3502006-1805 | 2 도입 | G1/8 " | 6~8mm | 0 | 18 | 100 |
| 3502006-1810 | 2 도입 | G1/8 " | 6~8mm | 18 | 0 | 100 |
| 3502006-2405 | 2 도입 | G1/8 " | 6~8mm | 0 | 24 | 124 |
| 3502006-2410 | 2 도입 | G1/8 " | 6~8mm | 24 | 0 | 124 |
당신은 맞춘 슬립 링을 제공합니까?
예, 당신이 관습 / 수정 솔루션이 가장 아마 요구되거나 당신의 선택에 필요 지원이 시작되기 위해 우리와 연락한다고 확신하면. 우리의 엔지니어들은 당신의 필요를 위한 완전한 해결책을 제안할 것입니다.
