원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
3502006
연락주세요

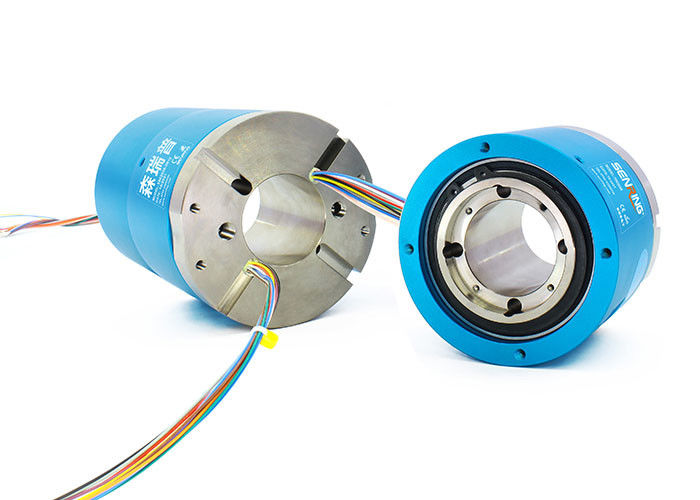

주문 제작된 원축 사이즈 전기적 로터리 유니온 지지 6~8mm 파이프
3502006 원축 슬립 링에 대한 기술
센링 3502006 일련 공기 회전식 결합은 압축된 공기와 진공인 증기와 다른 가스 미디어의 2개 채널을 전하기 위해 360 도 회전시킬 수 있는 듀얼-채널 회전식 결합입니다. 그것은 6 밀리미터와 8 밀리미터 기송관에 적합합니다. 게다가 이 3502 시리즈 회전식 공기 조인트는 가스를 전할 뿐만 아니라 2A에서 800A의 범위인 다양한 전류를 섞고 전할 수 있습니다. 이 회전식 결합은 서로를 방해하지 않는 그것의 작은 사이즈, 경량, 저토크와 다수 가스 통로를 특징으로 합니다.
3502006 원축 슬립 링의 기술 명세서
| 도입(가스) | 2 도입 |
| 관경 | 6~8mm 파이프, G1/8"; 공항 |
| 기계적 데이터 | |
| 투기. | 자료 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 맥스. 동작속도 | 250RPM 콘티누스리, 간헐적으로 1000RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접촉 마테리아 | 귀금속 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 맥스. 운영 압력 | 양의 압력 1Mpa, 진공 -90kPa | |
| 토크 | <0> | |
| 전기적 데이터 | ||
| 투기. | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 용해 상태 저항 | <500m> | <500m> |
| 와이어 투기를 이끄세요. | AWG17# 은 도금한 테프론 재질 와이어 | AWG22# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 250 밀리미터 (맞춤화될 수 있습니다) |
|
| 용해 상태 저항 | 500VAC@50Hz,6s | |
| 전기적 잡음 | <0> | |
무의미한 50 밀리미터 공기 회전식 결합은 유/공압 시스템에서 압축된 공기 또는 다른 가스가 고정 요소와 회전 성분 사이에 이동될 수 있게 허락하는 장치입니다. 그것은 회전축이 가스 또는 유체가 조인트를 통하여 이동되는 동안 공동인 것의 센터를 통과하게 하는 할로우 중심을 특징으로 합니다.
회전식 결합은 두 파트, 정지된 부분과 회전부로 구성되며, 그것이 가스 또는 액체 누출을 방지하는 일련의 밀봉으로 연결됩니다. 정지된 부분이 시스템의 고정 요소에 장착되는 반면에, 회전부는 회전 성분에 장착됩니다. 회전식 결합은 이동되어 가스 또는 유체에서의 최고 가압력과 흐름 속도를 취급하도록 설계됩니다.
3502006 원축 슬립 링의 특징
1. 맥스. 압력(들) :1Mpa (진공 : -100kPa, 더 높은 압력은 맞춤화될 수 있습니다) ;
2. 6~8mm 파이프를 위한 2 G1/8 " 공항을 지원하세요 ;
3. 표준 원축 50 사이즈 밀리미터.
4. 함께 회전하기 위해 기계 팔로 설치될 수 있습니다 ;
5. USB, HDMI, 1000M 이더넷, VGA, DVI, 동축 RF (고주파), 서보 모터 신호, 공업 버스 슬립 링... 등과 같은 혼합된 전기와 신호를 전하는 것 지원하세요 ;
6. 360은' 압축된 공기, 스팀, 진공이, 음압, 양의 압력... 기타 등등을 전합니다 ;
부품 호기 기술
그림
표준 모델 목록
| 모델 | 도입(가스) | 포트의 크기 | 관경 |
| 3502006 | 2 도입 | G1/8 " | 6~8mm |
| 모델 | 도입(가스) | 포트의 크기 | 관경 | 전원 회로(10A) | 신호 회로(5A) | 길이 L(mm) |
| 3502006-1205 | 2 도입 | G1/8 " | 6~8mm | 0 | 12 | 74 |
| 3502006-1210 | 2 도입 | G1/8 " | 6~8mm | 12 | 0 | 74 |
| 3502006-1805 | 2 도입 | G1/8 " | 6~8mm | 0 | 18 | 100 |
| 3502006-1810 | 2 도입 | G1/8 " | 6~8mm | 18 | 0 | 100 |
| 3502006-2405 | 2 도입 | G1/8 " | 6~8mm | 0 | 24 | 124 |
| 3502006-2410 | 2 도입 | G1/8 " | 6~8mm | 24 | 0 | 124 |
