원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
H0522
연락주세요
5 밀리미터는 각각 와이어를 위한 구멍 치수 소형 관통 홀 정확성 슬립 링 2-12circuits 신호는 2A입니다

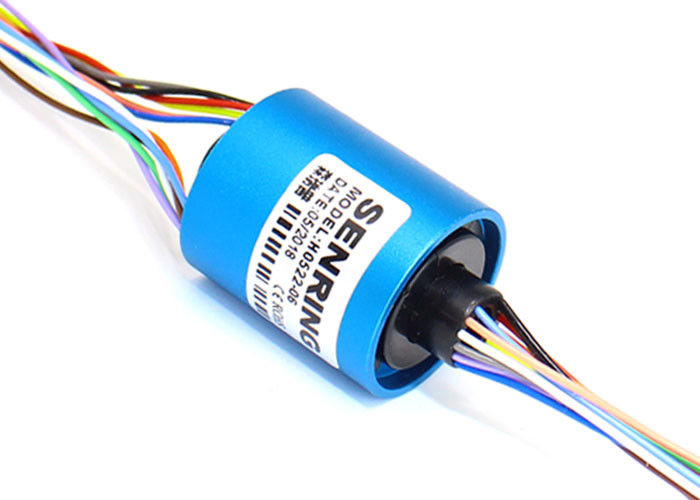

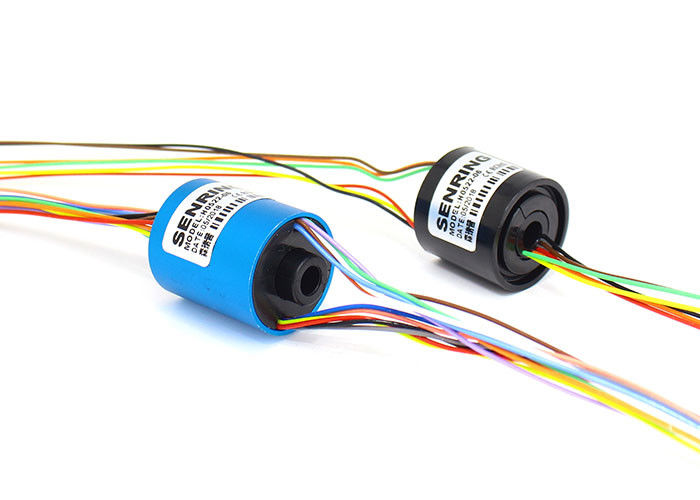

홀 슬립 링을 통한 H0522에 대한 기술
센링 H0522 시리즈는 (≤5mm의 지름과 어떠한 회전 장치에도 적합한) 5 밀리미터의 쓰루 호울 직경으로 소형 통공 전도성 슬립 링이고 22 밀리미터의 외경입니다. H0522 일련은 안정하게 (5A까지 증가한) 5A 전류 또는 2A 신호를 전할 수 있는 작은 개구와 적은 전류와 소형 일체형 구조와 정확성 전도성 장치입니다.
홀 슬립 링을 통한 H0522의 특징
1. IP 등급 IP51은 (통조림으로 만들고 주문 제작된 IP51~IP68입니다) ;
2. 표준 모델은 2-12 circuits(5A/10A/30A) 경향을 지원합니다 ; 경향과 채널은 맞춤화될 수 있습니다 ;
3. 작은 OD 크기, 안정적인 성능, 긴 리페르타임 ;
4. 표준품, 이용 가능한 주가 ;
5. 신호와 지원 전송하는 전력 ;
6. 일체형 구조체 설계, 용이한 설치.
애플리케이션 :
그것은 LED 스테이지 광, 회전 가능한 LED 옥외등, 지적 홈 시큐리티 로봇 시스템, 회전 가능한 LED 벽부착 조명등과 지능 로봇과 같은 360 학위 회전하는 전도성 또는 다양한 제어신호의 미션을 요구하는 다양한 장치에서 사용될 수 있습니다.
| 기계적인 매개 변수 | |
| 직장 생활 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | Al 합금 |
| 토크 | 0.05N.m+0.02N.m/6 와이어 |
| IP은 등급입니다 | IP51 |
| 전기적 매개 변수 | ||
| Spec. | 힘 | 신호 |
| 전압 범위 | 0~240VAC/VDC | 0~240VAC/VDC |
| 용해 상태 저항 | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| 도선 Spec. | 비난에 까딱없는 실버-플이티드 AWG28# | 비난에 까딱없는 실버-플이티드 AWG28# |
| 각선 길이 | 표준 길이 300 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |

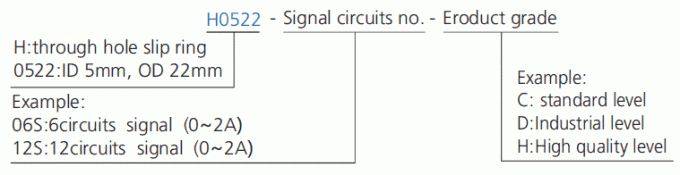

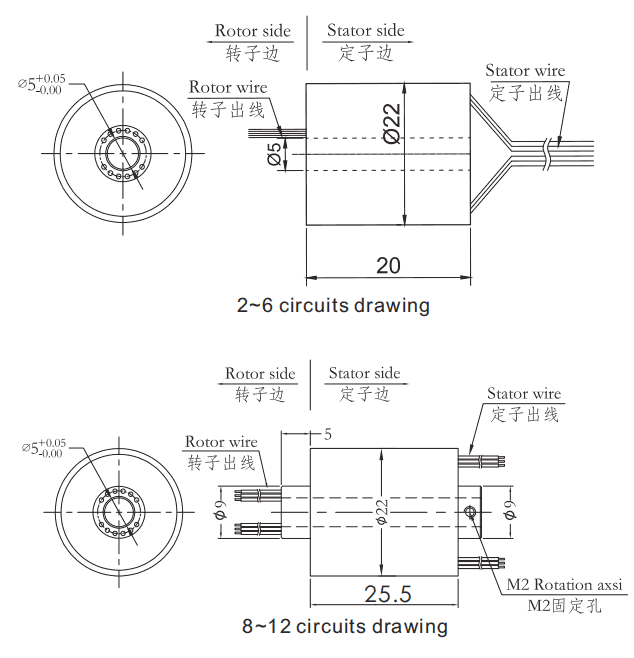

| 모델 | 회로 (신호 또는 0-2A) | 길이 L(mm) |
| H0522-02S | 2 | 20 |
| H0522-03S | 3 | 20 |
| H0522-04S | 4 | 20 |
| H0522-06S | 6 | 20 |
| H0522-08S | 8 | 25.5 |
| H0522-10S | 10 | 25.5 |
| H0522-12S | 12 | 25.5 |
H0522 등급 표
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| C(Standard) | 250RPM | 2000만 혁명 | 귀금속 |
| D(Industrical) | 600RPM | 8000만 혁명 | 귀금속 |
| Ｈ (고급 품질) | 1000RPM | 1억 5000만 혁명 | 금 합극 |
만약 당신이 특별한 하락 환 모형을 코스토마이즈 싶으면, 당신이 아래와 같이 세부사항을 알리는 것을 필요가 있습니다 :
a. 오페라트링 속도(RPM)
비. 설치의 타입
c. 외곽 라인 사이즈
Ｄ. 채널 (케이블 이외에 단일 와이어의 번)
Ｅ. 전원 링과 신호 링을 위한 정격 전압 & 전류
Ｆ. 신호는 타이핑하고, 관련되었습니다
p. (매우 중요한) 아라미터
Ｇ. 작동 온도
Ｈ. IP (밀봉 필요)
