원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
H0835
연락주세요

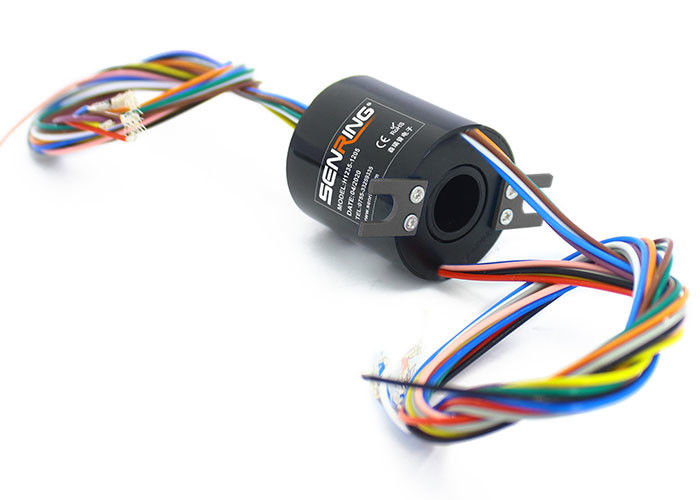

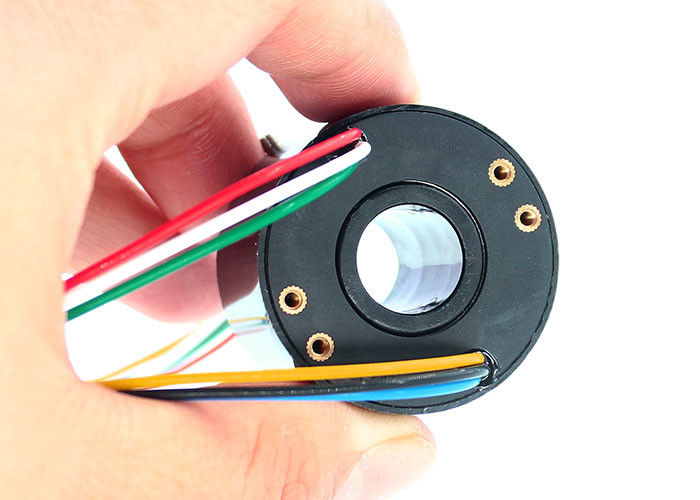

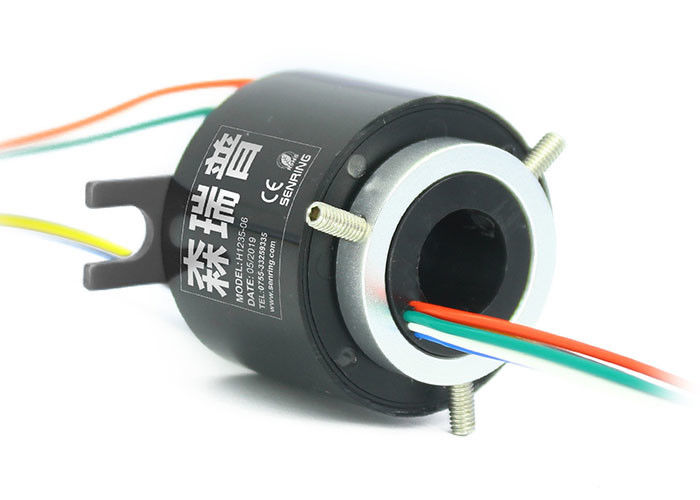

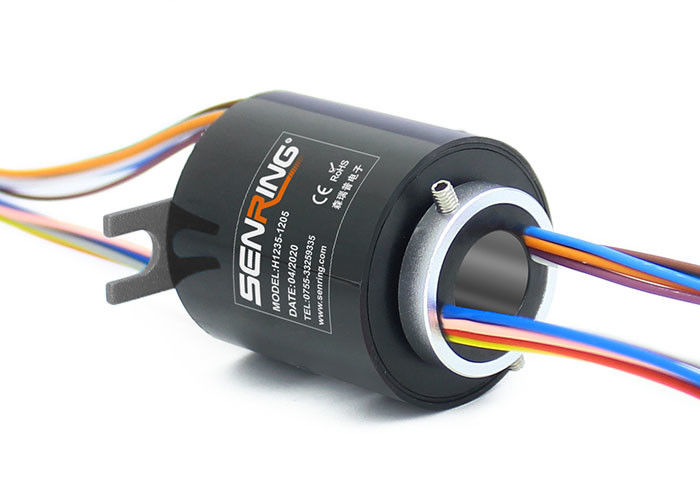

구멍 슬립 링 일체형 구조체 설계를 통한 작은 OD 크기 잉에르갈 정확성
홀 슬립 링을 통한 H0835에 대한 기술
센링 H0835 시리즈 (소형) 원축 전도성 슬립 링은 (≤8mm의 샤프트 직경과 어떠한 회전 장치에도 적합한) 8 밀리미터의 쓰루 호울 직경과 35 밀리미터의 외경을 가지고 있습니다. 채무 불이행 하우징 소재는 알루미늄 합금이고 그것이 일체형 구조와 정확성 전도성 슬립 링입니다. H0835 시리즈 슬립 링은 안정하게 5A 경향 (채널마다 10A를 위해 선택적) 전할 수 있고, 360 급 회전하는 전도성 또는 신호 전송을 요구하는 어떠한 장치에서 사용될 수 있습니다. 2 와이어 30A, 3 와이어 20A, 6 와이어 10A, 12 와이어 5A, 6 와이어 5A, 기타 등등을 포함하여 그것은 다양한 상술에 이용할 수 있습니다. 만약 당신이 와이어 또는 현재 크기 또는 다른 매개 변수의 수를 특화할 필요가 있다면, 센링 기술적 스태프에게 문의하세요.
홀 슬립 링을 통한 H0835의 특징
1. IP 등급 IP51은 (통조림으로 만들고 주문 제작된 IP51~IP68입니다) ;
2. 표준 모델은 2-12 circuits(5A/10A/30A) 경향을 지원합니다 ; 경향과 채널은 맞춤화될 수 있습니다 ;
3. 작은 OD 크기, 안정적인 성능, 긴 리페르타임 ;
4. 표준품, 이용 가능한 주가 ;
5. 신호와 지원 전송하는 전력 ;
6. 일체형 구조체 설계, 용이한 설치.
| 기계적인 매개 변수 | |
| 직장 생활 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | Al 합금 |
| 토크 | 0.05N.m+0.02N.m/6 와이어 |
| IP은 등급입니다 | IP51 |
| 전기적 매개 변수 | ||
| Spec. | 힘 | 신호 |
| 전압 범위 | 0~440VAC/VDC | 0~240VAC/VDC |
| 용해 상태 저항 | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| 도선 Spec. | 비난에 까딱없는 실버-플이티드 AWG22# | 비난에 까딱없는 실버-플이티드 AWG22# |
| 각선 길이 | 표준 길이 300 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |

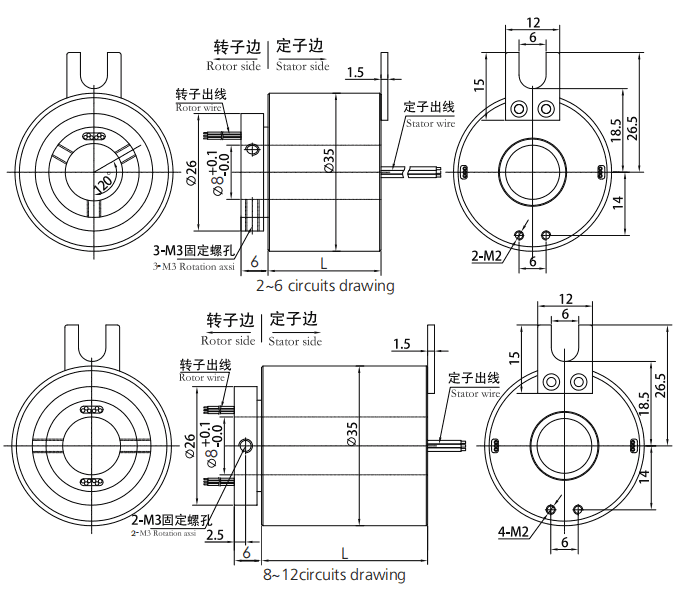

| 모델 | 회로 (신호 또는 0-5A) | 길이 L(mm) |
| H0835-0205 | 2 | 25 |
| H0835-0305 | 3 | 25 |
| H0835-0405 | 4 | 25 |
| H0835-0605 | 6 | 25 |
| H0835-0805 | 8 | 36.4 |
| H0835-1005 | 10 | 36.4 |
| H0835-1205 | 12 | 36.4 |
* 다음을 주목합니다 회로는 4A 사용을 위해 평행하게 5A의 2 회로와 같은 N*5A를 얻기 위해 결합하여 5A의 더 큰 경향, 엔 회로를 위한 대비가 될 수 있습니다.

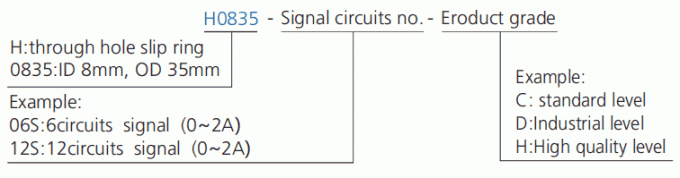

H0835 등급 표
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| C(Standard) | 250RPM | 2000만 혁명 | 귀금속 |
| D(Industrical) | 600RPM | 8000만 혁명 | 귀금속 |
| Ｈ (고급 품질) | 1000RPM | 1억 5000만 혁명 | 금 합극 |
