원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
H1235
연락주세요

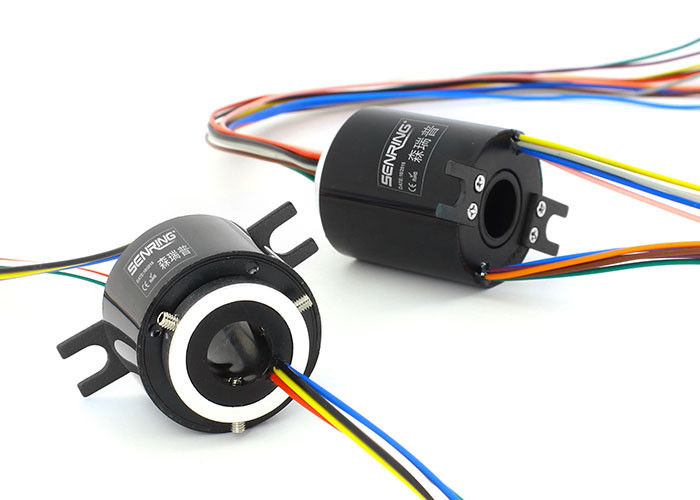

더 많은 회로 또는 큰 흐름을 위해 맞춤화된 1000RPM 미니 홀 잉에르갈 정확성 슬립 링
홀 슬립 링을 통한 H1235에 대한 기술

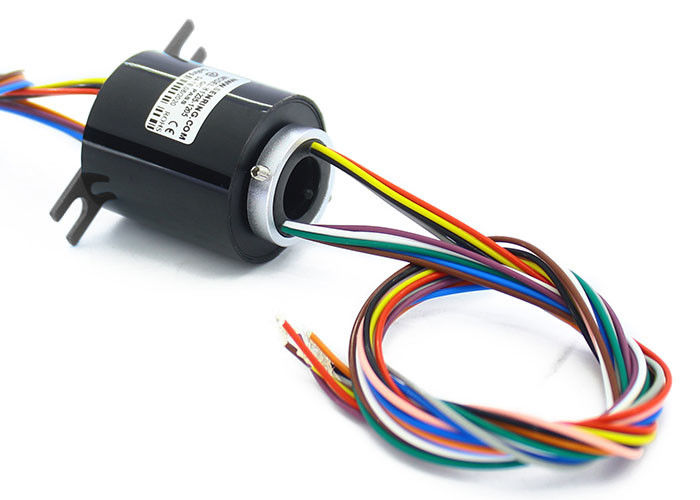

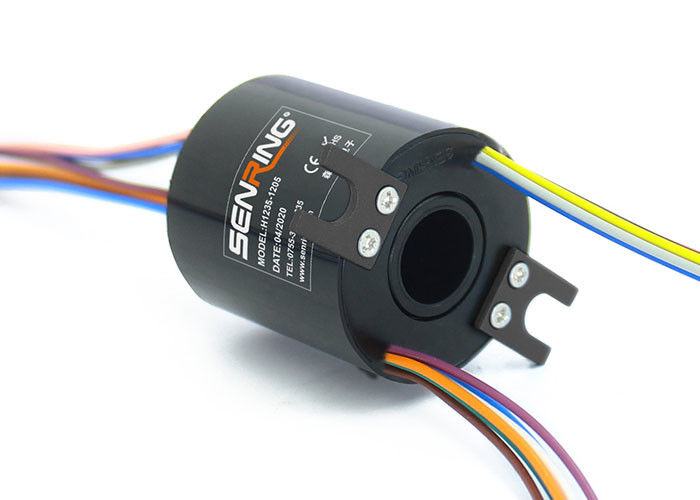

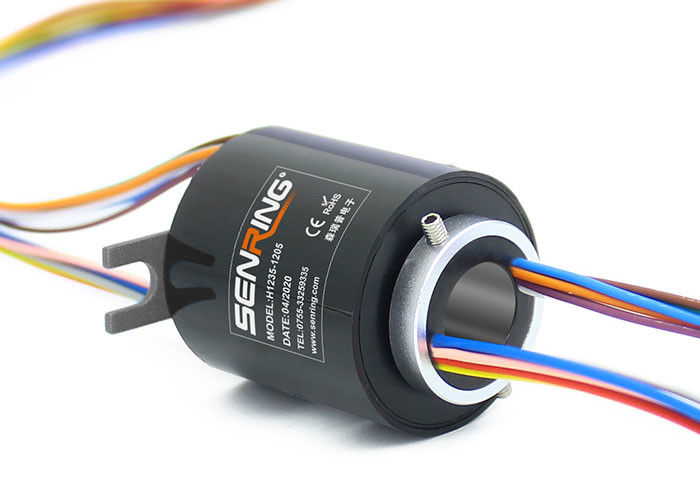

센링 H1235 시리즈는 (≤12mm의 지름과 어떠한 회전 장치에도 적합한) 12 밀리미터의 쓰루 호울 직경으로 소형 통공 전도성 슬립 링이고 35 밀리미터의 외경입니다. H1235 일련은 안정하게 (5A까지 증가한) 5A 전류 또는 신호를 전할 수 있는 작은 개구와 적은 전류와 소형 일체형 구조와 정확성 전도성 슬립 링입니다.
애플리케이션 :
그것은 송유관 카메라 (송유관 검사 로봇), 수면하에 있는 감시용 카메라, 송유관 검출기, 산업적 내시경, CCD 시력 검출 장비, 지적 기구 기계 비젼 시스템, 라벨태그기계, 현명한 디스펜싱 기계, 휴대폰 영화 도배기, 자동화된 조립체 기계, LED 라이트를 회전시킨 자동화된 기계 실링, 분해되는 기계, 자동 핀 삽입 기계, 이쑤시개 자동적 패키징 머신, 완전 자동 박스 제상기, 연구실장비와 바이오디텍션 계기에서 사용될 수 있습니다.
홀 슬립 링을 통한 H1235의 특징
1. 표준 전류는 5A (병렬화 와이어가 5A / 10A로 사용한다는 것 일 수 있는 ) 입니다 ;
2. 최대 회전 속도 : (선택적인) 250RPM,600RPM,1000RPM ;
3. 더 많은 회로 또는 큰 흐름을 위해 맞춤화되는 표준 모델 2-24circuits 신호 (각각 5A) 또는 2~4circuits 전력 (각각 10A) ;
4. 접촉 재료가 귀금속을 사용했다는 것을 안정성과 라이프.으로 일하는 것 보증합니다 ;
5. 더 부드러운 회전, 더 낮은 토크와 더 낮은 동적 저항 ;
| 기계적인 매개 변수 | |
| 직장 생활 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | Al 합금 |
| 토크 | 0.05N.m+0.02N.m/6 와이어 |
| IP은 등급입니다 | IP51 |
| 전기적 매개 변수 | ||
| Spec. | 힘 | 신호 |
| 전압 범위 | 0~240VAC/VDC | 0~240VAC/VDC |
| 용해 상태 저항 | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| 도선 Spec. | 비난에 까딱없는 실버-플이티드 AWG22# | 비난에 까딱없는 실버-플이티드 AWG22# |
| 각선 길이 | 표준 길이 300 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |

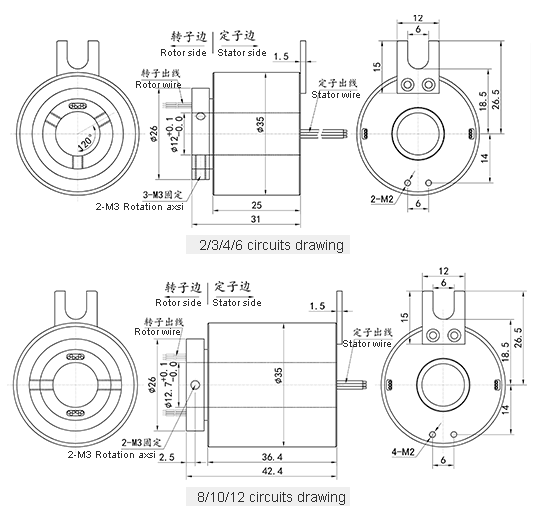

| 모델 | 회로 (신호 또는 0-5A) | 길이 L(mm) |
| H1235-0205 | 2 | 25 |
| H1235-0305 | 3 | 25 |
| H1235-0405 | 4 | 25 |
| H1235-0605 | 6 | 25 |
| H1235-0805 | 8 | 36.4 |
| H1235-1005 | 10 | 36.4 |
| H1235-1205 | 12 | 36.4 |
* 다음을 주목합니다 회로는 4A 사용을 위해 평행하게 5A의 2 회로와 같은 N*5A를 얻기 위해 결합하여 5A의 더 큰 경향, 엔 회로를 위한 대비가 될 수 있습니다.
H1235 등급 표
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| C(Standard) | 250RPM | 2000만 혁명 | 귀금속 |
| D(Industrical) | 600RPM | 8000만 혁명 | 귀금속 |
| Ｈ (고급 품질) | 1000RPM | 1억 5000만 혁명 | 금 합극 |
