원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
H1532
연락주세요

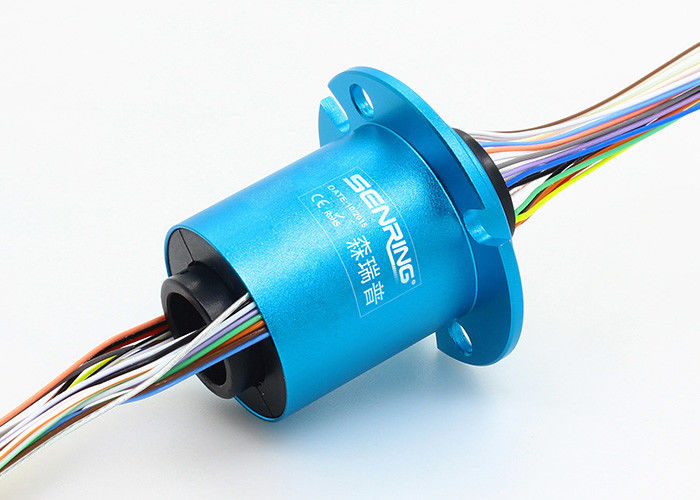

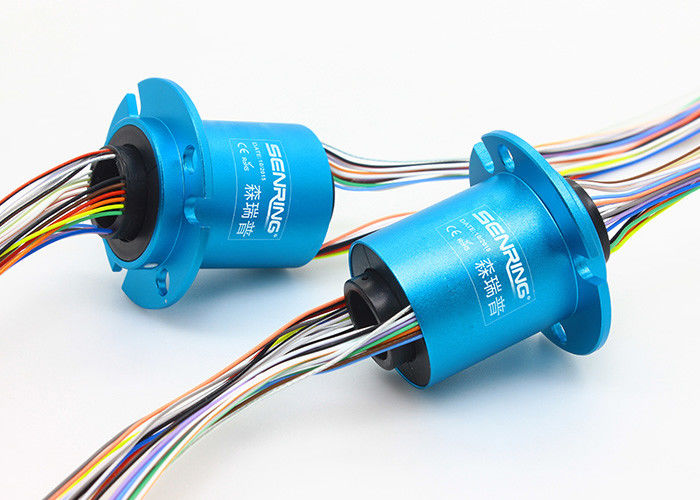

구멍 15 사이즈 밀리미터 작은 관통 홀 슬립 링 잉에르갈 정확성 슬립 링
구멍 슬립 링을 통한 H1532에 대한 기술
센링 H1532 시리즈는 (지름 ≤15mm과 어떠한 회전 장치에도 적합한) 15 밀리미터의 쓰루 호울 직경으로 미세 간극 통공 전도성 슬립 링이고 32.8 밀리미터의 외경입니다. H1532 일련은 작은 개구와 정확성 전도성 슬립 링이고 안정하게 2A 신호를 전송할 수 있는 적은 전류 마이크로 필수적 구조입니다.
애플리케이션 :
그것은 스마트 홈들, 어린이들의 스마트 토이, 스마트 로봇과 자동화 조립체 기계 (휴대폰 조립체 기계와와 같이) 같은 360' 회전과 다양한 제어신호의 전송을 요구하는 다양한 장치에서 사용될 수 있습니다.
구멍 슬립 링을 통한 H1532의 특징
1. 최대 회전 속도 : (선택적인) 250RPM,600RPM,1000RPM ;;
2. 표준 모델은 6-24 회로 신호 (0~2A)를 지원합니다 ;
3. 전력 / 신호 전송을 결합시키기 위해 맞춤화될 수 있습니다
4. 접촉 재료가 귀금속을 사용했다는 것을 안정성과 라이프.으로 일하는 것 보증합니다 ;
5. 더 부드러운 회전, 더 낮은 토크와 더 낮은 동적 저항 ;
| 기계적인 매개 변수 | |
| 직장 생활 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | Al 합금 |
| 토크 | 0.05N.m+0.02N.m/6 와이어 |
| IP은 등급입니다 | IP51 |
| 전기적 매개 변수 | ||
| Spec. | 힘 | 신호 |
| 전압 범위 | 0~240VAC/VDC | 0~240VAC/VDC |
| 용해 상태 저항 | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| 도선 Spec. | 비난에 까딱없는 실버-플이티드 AWG28# | 비난에 까딱없는 실버-플이티드 AWG28# |
| 각선 길이 | 표준 길이 300 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |

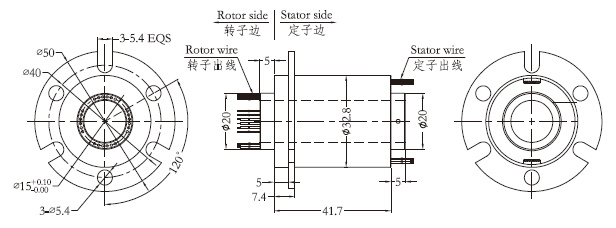

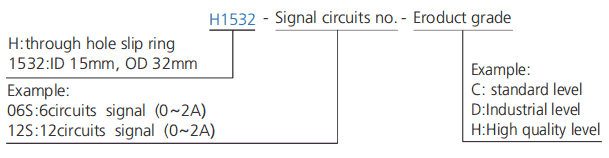

| 모델 | 회로 (신호 또는 0-2A) | 길이 L(mm) |
| H1532-06S | 6 | 41.7 |
| H1532-12S | 12 | 41.7 |
| H1532-18S | 18 | 41.7 |
| H1532-24S | 24 | 41.7 |
* 다음을 주목합니다 회로는 4A 사용을 위해 평행하게 2A의 2 회로와 같은 N*2A를 얻기 위해 결합하여 2A의 더 큰 경향, 엔 회로를 위한 대비가 될 수 있습니다.
H1532 등급 표
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| C(Standard) | 250RPM | 2000만 혁명 | 귀금속 |
| D(Industrical) | 600RPM | 8000만 혁명 | 귀금속 |
| Ｈ (고급 품질) | 1000RPM | 1억 5000만 혁명 | 금 합극 |
