원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
H2042
연락주세요
정확한 전도성 있는 하락은 작은 구멍과 적은 전류 소형 구조로 떠들썩합니다

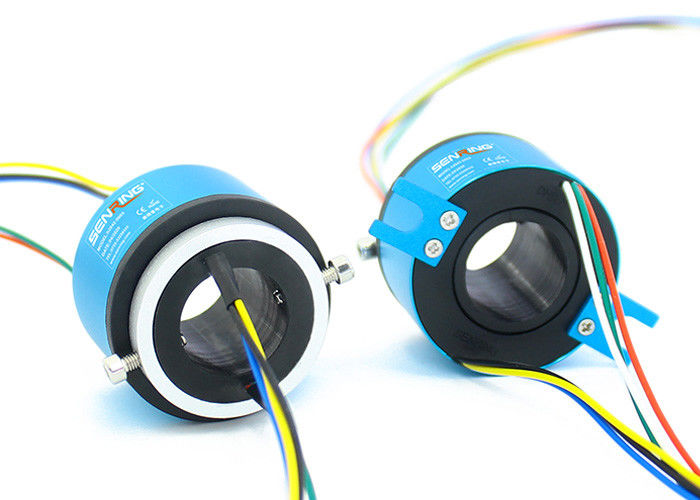

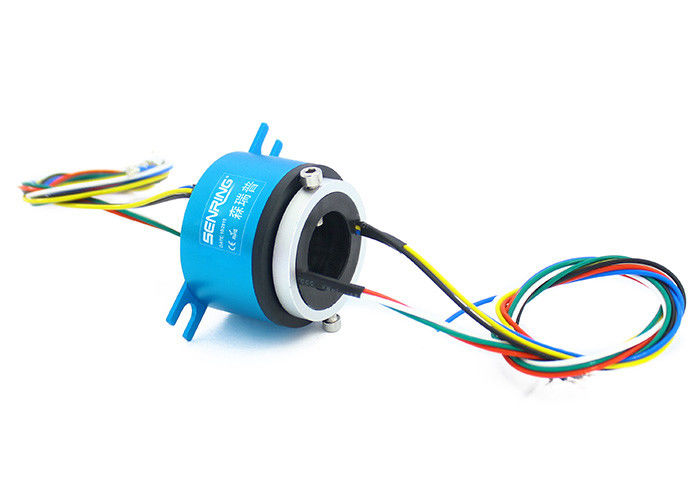

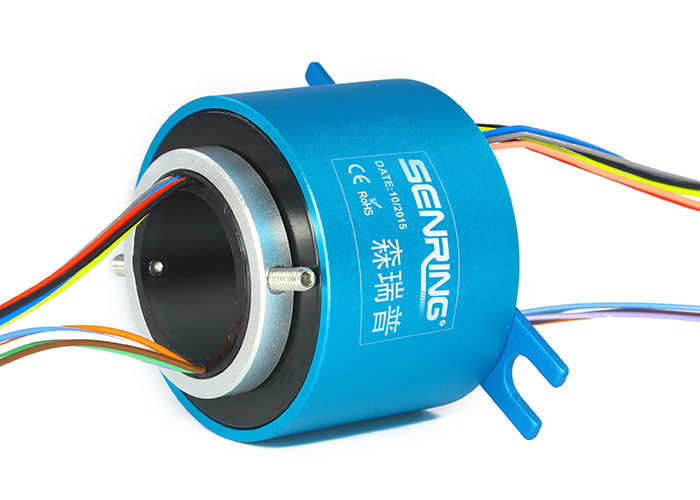

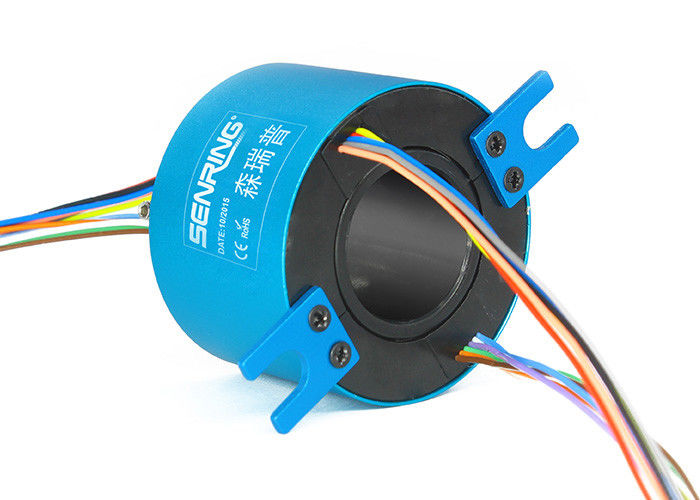

구멍 슬립 링을 통한 H2042에 대한 기술
센링 H2042 시리즈는 (지름 ≤20mm과 어떠한 회전 장치에도 적합한) 20 밀리미터의 쓰루 호울 직경으로 미세 간극 통공 전도성 슬립 링이고 42 밀리미터의 외경입니다. H2042 일련은 작은 개구와 정확성 전도성 슬립 링이고 안정하게 5A 신호를 전송할 수 있는 적은 전류 마이크로 필수적 구조입니다. 그것은 자동 적층기, 자동용접 장비, 정확성 모형 절단기, 리벳 삽입 기계, 데스크탑 분배기, 완전 자동 권상기와 선별 기기와 같은 360' 회전과 다양한 제어신호의 기어를 요구하는 다양한 장치에서 사용될 수 있습니다.
구멍 슬립 링을 통한 H2042의 특징
1. 표준 모델은 2~12 회로 신호(0~5A)를 지원합니다, 경향과 채널이 맞춤화될 수 있습니다 ;
2. 최대 회전 속도 : (선택적인) 250RPM,600RPM,1000RPM ;
3. 접촉 재료가 귀금속을 사용했다는 것을 안정성과 직장 생활이 보증합니다 ;
4. 대공 크기, 작은 OD, 용이한 설치.
| 기계적인 매개 변수 | |
| 직장 생활 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | Al 합금 |
| 토크 | 0.05N.m+0.02N.m/6 와이어 |
| IP은 등급입니다 | IP51 |
| 전기적 매개 변수 | ||
| Spec. | 힘 | 신호 |
| 전압 범위 | 0~240VAC/VDC | 0~240VAC/VDC |
| 용해 상태 저항 | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| 도선 Spec. | 비난에 까딱없는 실버-플이티드 AWG22# | 비난에 까딱없는 실버-플이티드 AWG22# |
| 각선 길이 | 표준 길이 300 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |

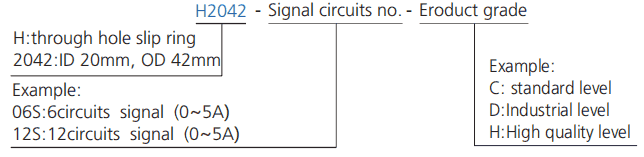

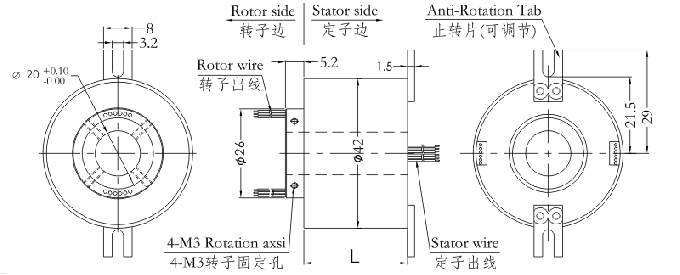

| 모델 | 회로 (신호 또는 0-5A) | 길이 L(mm) |
| H2042-02S | 2 | 25.5 |
| H2042-03S | 3 | 25.5 |
| H2042-04S | 4 | 25.5 |
| H2042-06S | 6 | 25.5 |
| H2042-08S | 8 | 37.5 |
| H2042-10S | 10 | 37.5 |
| H2042-12S | 12 | 37.5 |
* 다음을 주목합니다 회로는 10A 사용을 위해 평행하게 5A의 2 회로와 같은 N*5A를 얻기 위해 결합하여 5A의 더 큰 경향, 엔 회로를 위한 대비가 될 수 있습니다.
H2042 등급 표
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| C(Standard) | 250RPM | 2000만 혁명 | 귀금속 |
| D(Industrical) | 600RPM | 8000만 혁명 | 귀금속 |
| Ｈ (고급 품질) | 1000RPM | 1억 5000만 혁명 | 금 합극 |
