원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
H2056
연락주세요

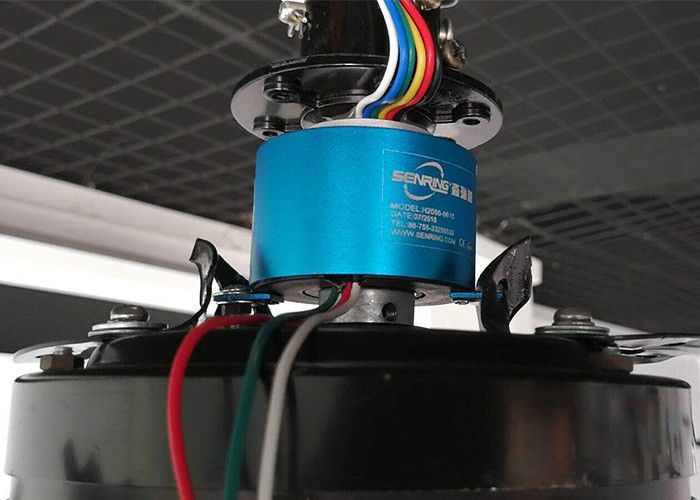

귀중한 금속 클러스터 솔 다점 접촉을 채택하는 작은 관통 홀 슬립 링

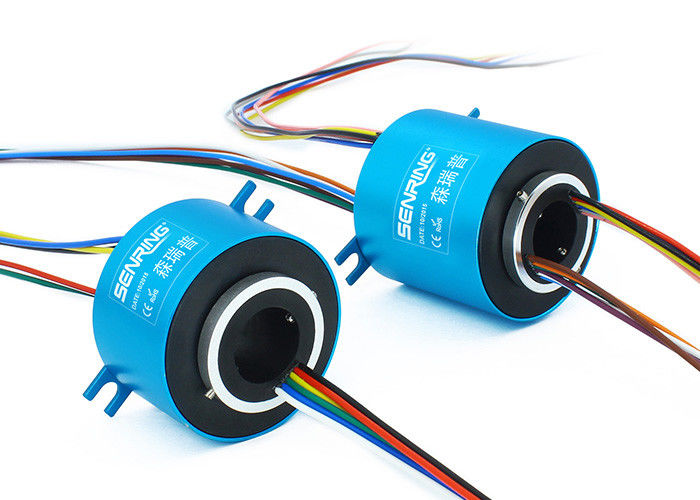

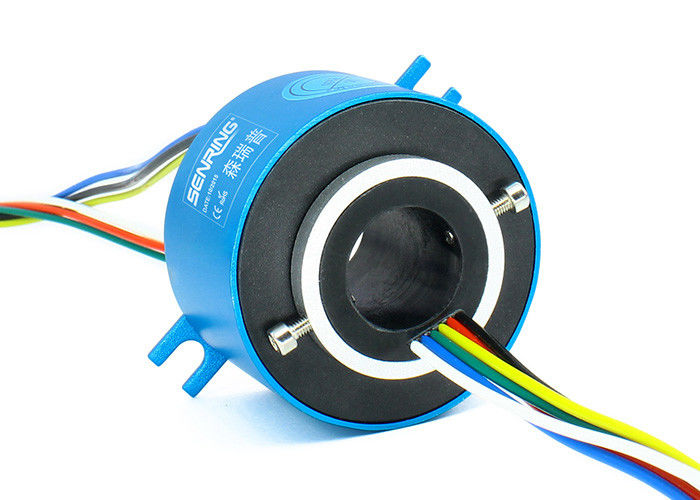

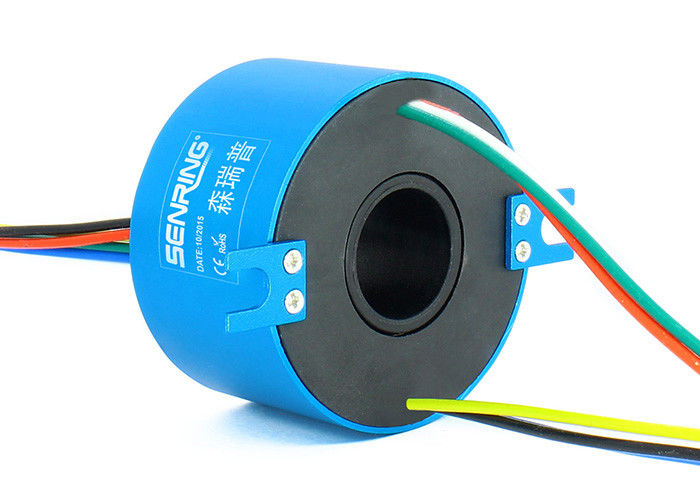

구멍 슬립 링을 통한 H2056에 대한 기술
H2056 시리즈는 구멍 슬립 링, (shaft≤20mm에 적합한) 구멍 칫수 20 밀리미터, OD 56 밀리미터를 통하여 미니 홀 크기입니다.그것은 안정하게 2~24 회로 power@10A 또는 2~48 회로 signal@2A를 전할 수 있고, 어떠한 장치에도 적용되었습니다 어디가 전송 전력과 신호에 요구합니다.
구멍 슬립 링을 통한 H2056의 특징
1. 극단적으로 낮은 마찰과의 신뢰성 접속을 보증하기 위해 진보적 귀중한 금속 클러스터 솔 다점 접촉을 사용하기 ;
2. 그것은 안정하게 (주문형인) 0~10A 경향 / 신호를 전송할 수 있습니다 ;
3. 2~48 채널의 다중 사양은 이용 가능합니다 ;

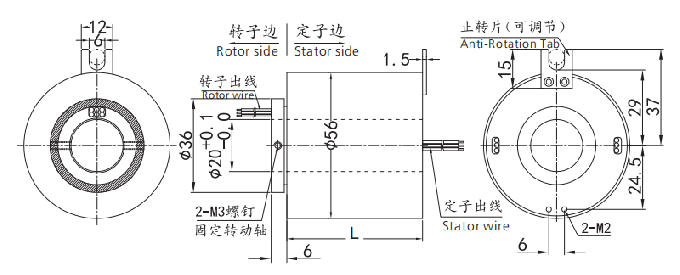

4. 개구는 20 밀리미터이고 외경이 56 밀리미터입니다 ;
5. 그것은 신호와 전력의 혼합 투과를 지원합니다 ;
6. 그것은 회전축 ≤20mm과 장치를 회전시키는데 적합합니다.
| 기계적인 매개 변수 | |
| 직장 생활 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | Al 합금 |
| 토크 | 0.05N.m+0.02N.m/6 와이어 |
| IP은 등급입니다 | IP51 |
| 전기적 매개 변수 | ||
| Spec. | 힘 | 신호 |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 용해 상태 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 Spec. | 비난에 까딱없는 실버-플이티드 AWG17# | 비난에 까딱없는 실버-플이티드 AWG22# |
| 각선 길이 | 표준 길이 300 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 800VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |

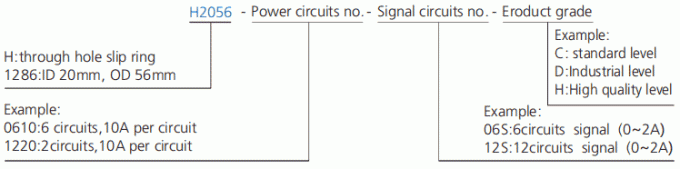

| 모델 | 회로 | 길이 L(mm) | 모델 | 회로 | 길이 L(mm) | ||
| 10A | 신호 또는 0-5A | 10A | 신호 또는 0-5A | ||||
| H2056-02S | 0 | 2 | 34 | H2056-1010-08S | 10 | 8 | 68.5 |
| H2056-0210 | 2 | 0 | 34 | H2056-1210 | 12 | 0 | 68.5 |
| H2056-03S | 0 | 3 | 34 | H2056-1410-04S | 14 | 4 | 68.5 |
| H2056-0310 | 3 | 0 | 34 | H2056-1610-02S | 16 | 2 | 68.5 |
| H2056-06S | 0 | 6 | 34 | H2056-24S | 0 | 24 | 85.5 |
| H2056-0210-04S | 2 | 4 | 34 | H2056-0410-20S | 4 | 20 | 85.5 |
| H2056-0410-02S | 4 | 2 | 34 | H2056-0610-18S | 6 | 18 | 85.5 |
| H2056-0610 | 6 | 0 | 34 | H2056-1210-12S | 12 | 12 | 85.5 |
| H2056-12S | 0 | 12 | 52 | H2056-1810-06S | 18 | 6 | 85.5 |
| H2056-0210-10S | 2 | 10 | 52 | H2056-2410 | 24 | 0 | 85.5 |
| H2056-0310-09S | 3 | 9 | 52 | H2056-30S | 0 | 30 | 101 |
| H2056-0610-06S | 6 | 6 | 52 | H2056-0210-28S | 2 | 28 | 101 |
| H2056-0810-04S | 8 | 4 | 52 | H2056-0410-26S | 4 | 26 | 101 |
| H2056-1010-02S | 10 | 2 | 52 | H2056-0610-24S | 6 | 24 | 101 |
| H2056-1210 | 12 | 0 | 52 | H2056-36S | 0 | 36 | 119 |
| H2056-18S | 0 | 18 | 68.5 | H2056-0410-32S | 4 | 32 | 119 |
| H2056-0210-16S | 2 | 16 | 68.5 | H2056-0610-30S | 6 | 30 | 119 |
| H2056-0410-14S | 4 | 14 | 68.4 | H2056-42S | 0 | 42 | 137 |
| H2056-0610-12S | 6 | 12 | 68.5 | H2056-0410-38S | 4 | 38 | 137 |
| H2056-0810-10S | 8 | 10 | 68.5 | H2056-48S | 0 | 48 | 153 |
* 다음을 주목합니다 회로는 20A use.10A 회로 번호와 신호 회로 ( 5A) 번호를 위한 대비에서 10A의 2 회로와 같은 N*10A가 표준품, 세부 사항을 위한 플스 조사 센링을 기반으로 맞춤화될 수 있게 하기 위해 결합하여 10A의 더 큰 경향, 엔 회로를 위한 대비가 될 수 있습니다.
H2056 등급 표
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| C(Standard) | 250RPM | 2000만 혁명 | 귀금속 |
| D(Industrical) | 600RPM | 8000만 혁명 | 귀금속 |
| Ｈ (고급 품질) | 1000RPM | 1억 5000만 혁명 | 금 합극 |
