원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
H2586
연락주세요

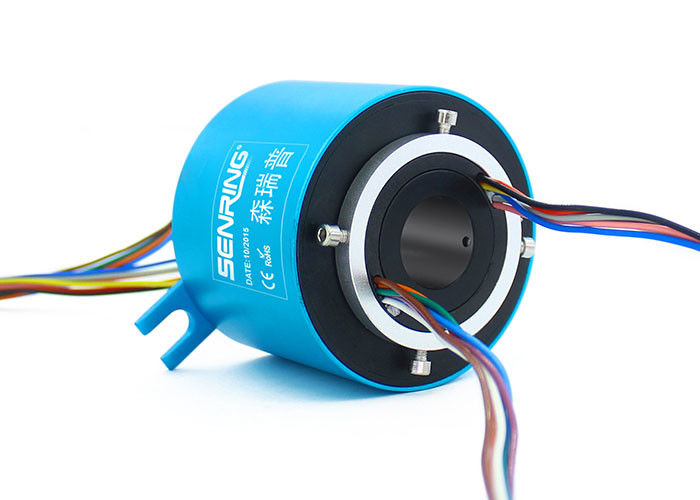

관통 보어는 벨소리 25.4 밀리미터 2 벨소리에게 10A 광 섬유 로타리 조인트 슬립 링을 슬쩍 건네줍니다

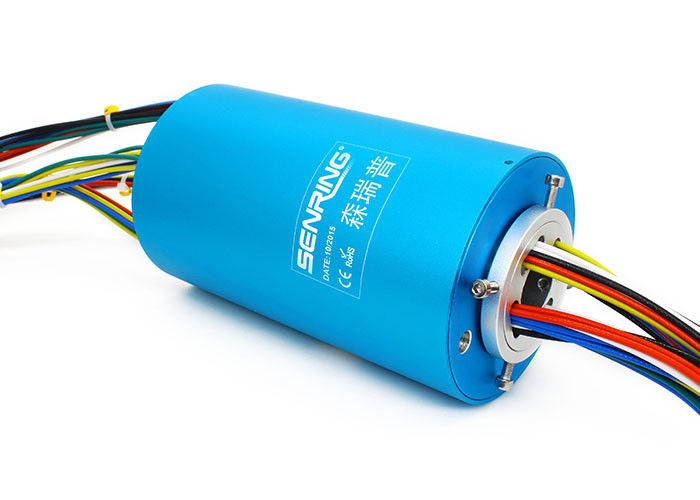

구멍 슬립 링을 통한 H2586에 대한 기술

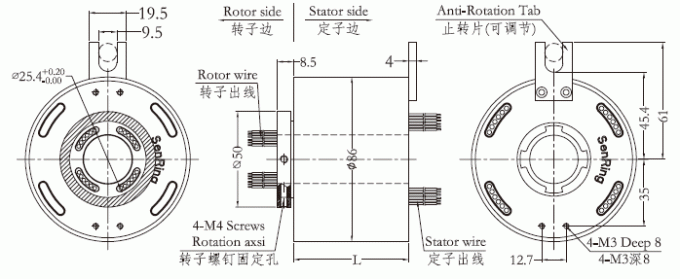

스누아르업 H2586 일련 통공 전도성 슬립 링은 25.4 밀리미터의 중심 개구부를 (구멍 직경 ≤25.4mm과 어떠한 회전 장치에도 적합한) 가지고 있습니다, 86 밀리미터와 외부 쉘 소재의 외경이 플라스틱이고, 알루미늄 합금 또는 스테인레스 강일 수 있습니다. 그것은 일체형 구조체와 정확성 전도성 슬립 링입니다. H2586 시리즈 슬립 링은 안정하게 (*10A까지 증가한) 10A 경향 또는 2A 신호를 전할 수 있습니다,
애플리케이션 :

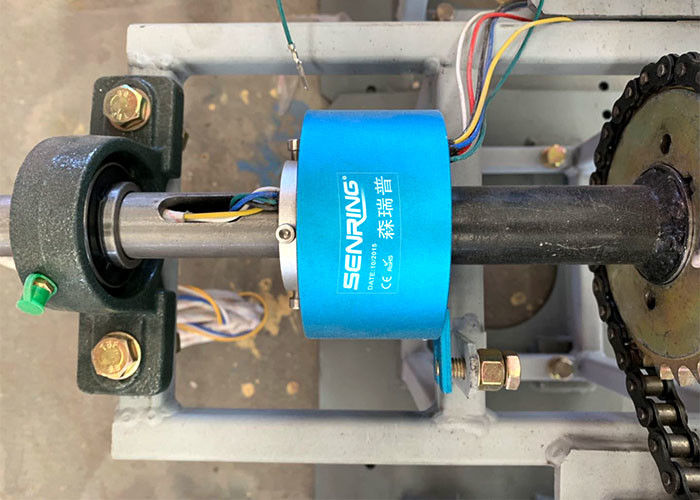

섬유 기계, 원료 저장과 운송 시스템, 완전 자동 손톱 롤링 장치, 완전 자동 권상기, 로봇 비전 시스템, 지적 물류 시스템과 회전 장치에서 통공 전도성 또는 신호 전송을 요구하는 다른 기계적인 장비와 같은 작은 자동 기상국, 무선 풍력계 (풍속과 풍향 장치), 크레인, 전지 극판 압연기, 완전 자동 진공 포장기, 작은 자동적 충전 기계, 자동 제어 항공기 오락 장비, 자동 작은 모임과 다른 놀이 시설물, 자동화 장비.
구멍 슬립 링을 통한 H2586의 특징
1. 시리즈는 각각 채널 정보 (2A)와 경향 (10A, 선택적 20A / 채널)을 지원합니다 ;
2. 최대 속도는 1000RPM (최고급 수준)에 도달할 수 있습니다 ;
3. 표준 모델은 채널마다 10A 경향 / 신호의 1-72 채널을 지원하 (자세한 사항은 선택 테이블을 참조하세요)과 더 많은 채널이 맞춤화될 수 있습니다 ;
4. 그것은 비디오, 데이터, 아날로그와 다른 신호의 전송을 섞을 수 있습니다 ;
5. 제품은 표준화되고, 주가를 가지고 있습니다 ;
6. 설치하도록 쉬운 일체형 구조체 설계를 채택합니다.
| 기계적인 매개 변수 | |
| 직장 생활 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | Al 합금 |
| 토크 | 0.05N.m+0.02N.m/6 와이어 |
| IP은 등급입니다 | IP51 |
| 전기적 매개 변수 | ||
| Spec. | 힘 | 신호 |
| 전압 범위 | 0~690VAC/VDC | 0~440VAC/VDC |
| 용해 상태 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 Spec. | 비난에 까딱없는 실버-플이티드 AWG17# | 비난에 까딱없는 실버-플이티드 AWG22# |
| 각선 길이 | 표준 길이 300 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 800VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |

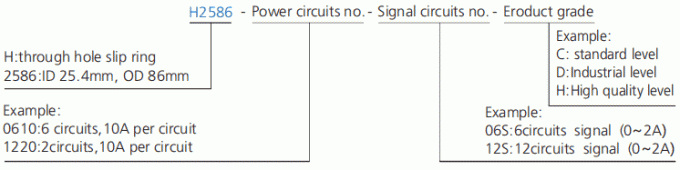

| 모델 | 회로 | 길이 L(mm) | 모델 | 회로 | 길이 L(mm) | ||
| 10A | 신호 또는 0-5A | 10A | 신호 또는 0-5A | ||||
| H2586-02S | 0 | 2 | 32 | H2586-1210-12S | 12 | 12 | 120 |
| H2586-0210 | 2 | 0 | 32 | H2586-1810-06S | 18 | 6 | 120 |
| H2586-03S | 0 | 3 | 36 | H2586-2410 | 24 | 0 | 120 |
| H2586-0310 | 3 | 0 | 36 | H2586-30S | 0 | 30 | 144 |
| H2586-06S | 0 | 6 | 48 | H2586-0610-24S | 6 | 24 | 144 |
| H2586-0210-04S | 2 | 4 | 48 | H2586-1210-18S | 12 | 18 | 144 |
| H2586-0410-02S | 4 | 2 | 48 | H2586-1810-12S | 18 | 12 | 144 |
| H2586-0610 | 6 | 0 | 48 | H2586-2410-06S | 24 | 6 | 144 |
| H2586-12S | 0 | 12 | 72 | H2586-3010 | 30 | 0 | 144 |
| H2586-0210-10S | 2 | 10 | 72 | H2586-36S | 0 | 36 | 168 |
| H2586-0310-09S | 3 | 9 | 72 | H2586-0610-30S | 6 | 30 | 168 |
| H2586-0610-06S | 6 | 6 | 72 | H2586-1210-24S | 12 | 24 | 168 |
| H2586-0810-04S | 8 | 4 | 72 | H2586-3610 | 36 | 0 | 168 |
| H2586-1010-02S | 10 | 2 | 72 | H2586-42S | 0 | 42 | 192 |
| H2586-1210 | 12 | 0 | 72 | H2586-0610-36S | 6 | 36 | 192 |
| H2586-18S | 0 | 18 | 96 | H2586-1210-30S | 12 | 30 | 192 |
| H2586-0210-16S | 2 | 16 | 96 | H2586-48S | 0 | 48 | 216 |
| H2586-0410-14S | 4 | 14 | 96 | H2586-0610-42S | 6 | 42 | 216 |
| H2586-0610-12S | 6 | 12 | 96 | H2586-1010-38S | 10 | 38 | 216 |
| H2586-0810-10S | 8 | 10 | 96 | H2586-1210-36S | 12 | 36 | 216 |
| H2586-1010-08S | 10 | 8 | 96 | H2586-1810-30S | 18 | 30 | 216 |
| H2586-1210-06S | 12 | 6 | 96 | H2586-2410-24S | 24 | 24 | 216 |
| H2586-1410-04S | 14 | 4 | 96 | H2586-60S | 0 | 60 | 264 |
| H2586-1610-02S | 16 | 2 | 96 | H2586-0610-54S | 6 | 54 | 264 |
| H2586-24S | 0 | 24 | 120 | H2586-1010-50S | 10 | 50 | 264 |
| H2586-0410-20S | 4 | 20 | 120 | H2586-1210-48S | 12 | 48 | 264 |
| H2586-0610-18S | 6 | 18 | 120 | H2586-72S | 0 | 72 | 312 |
* 다음을 주목합니다 회로는 20A use.10A 회로 번호와 신호 회로 ( 5A) 번호를 위한 대비에서 10A의 2 회로와 같은 N*10A가 표준품, 세부 사항을 위한 플스 조사 센링을 기반으로 맞춤화될 수 있게 하기 위해 결합하여 10A의 더 큰 경향, 엔 회로를 위한 대비가 될 수 있습니다.
H2586 등급 표
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| C(Standard) | 250RPM | 2000만 혁명 | 귀금속 |
| D(Industrical) | 600RPM | 8000만 혁명 | 귀금속 |
| Ｈ (고급 품질) | 1200RPM | 1억 5000만 혁명 | 금 합극 |
