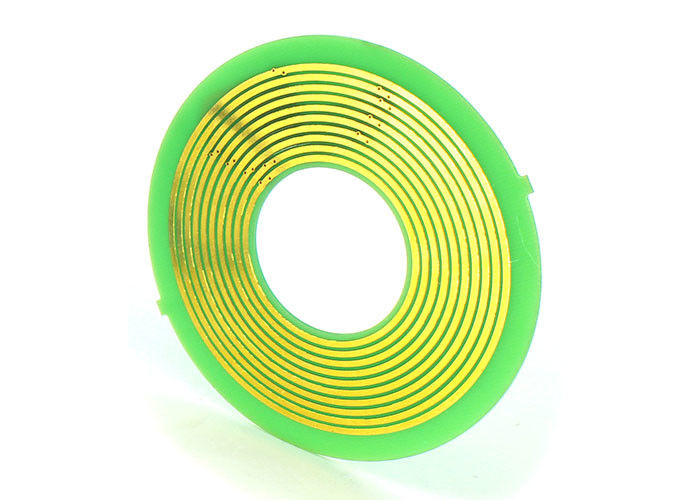

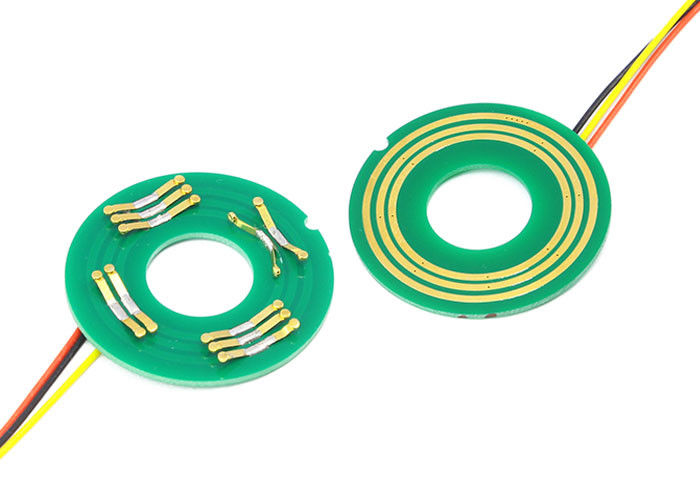

맞춘 관통 홀 크기 Pcb 부침개 슬립 링 높은 회전 속도 안정적인 접촉
P050 PCB 부침개 슬립 링에 대한 기술
P050 시리즈 PCB 슬립 링, 구멍 50 사이즈 밀리미터, 두께 6 밀리미터 (분 두께 5 밀리미터).P038 일련 혁신적 PCB 물질이 초경도 금 도금법을 채택하고 극도로 두꺼운 동박 과정이 2~12 회로 전력과 신호 결합된 전송을 지원합니다
P050 PCB 부침개 슬립 링의 특징
1. 이 슬립 링은 50 밀리미터의 내경과 6 밀리미터의 두께를 가지고 있습니다.
2. 그것은 경향 / 신호 전송의 0 내지 12 채널을 지원합니다.
3. 극단적으로 낮은 마찰력과의 신뢰성 접속을 보증하면서, 슬립 링은 섬유 브러쉬 기술을 사용합니다.
4. 콘택 저항은 극단적으로 낮고 어떤 마찰 잔해가 없습니다.
5. 그것은 정확성 신호와 전력의 혼합 투과를 위해 사용될 수 있습니다.
6. 솔의 접촉선은 고안정성과 신뢰성을 가지고 있는 귀금속으로 만들어집니다.
대안
| 기계적 데이터 | |
| 투기 | 자료 |
| 삶(참조)로 일하기 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 임시로 일하기. | -30C~80C |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 전기적 데이터 | ||
| 투기 | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~240VAC/VDC |
| 절연 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 투기. | 비난에 까딱없는 실버-플이티드 AWG17# | 비난에 까딱없는 실버-플이티드 AWG22# |
| 각선 길이 | 표준 300 밀리미터 (맞춤화될 수 있습니다) |
|
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| 토크 | 0.1N.m ;+0.03N.m/6 회로 | |

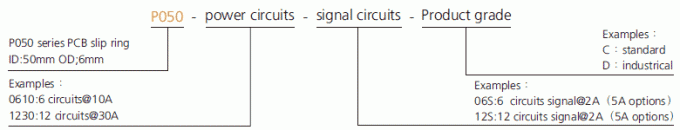

부품 호기 기술

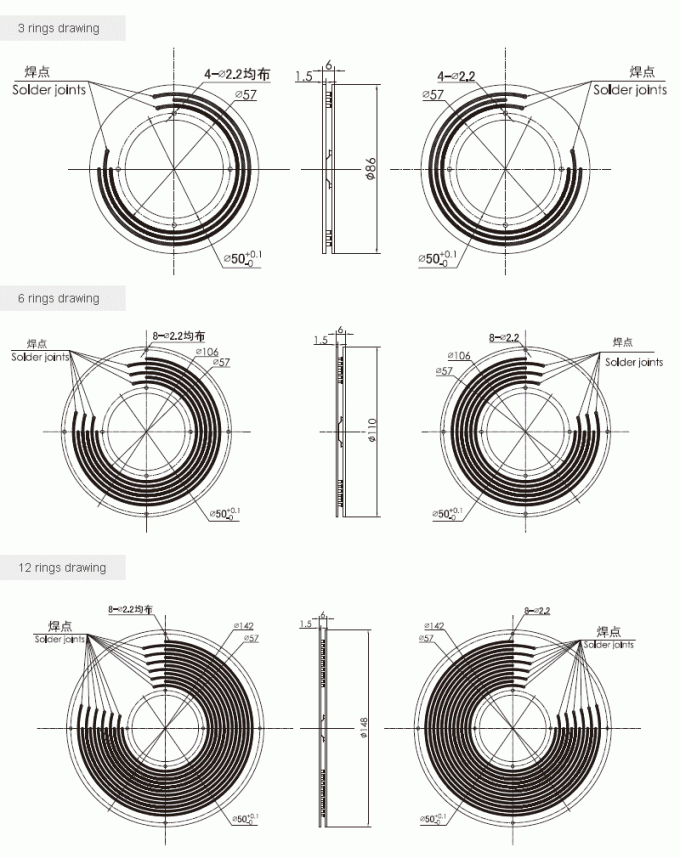

P050 PCB 부침개 슬립 링을 그린 그림
표준 모델 목록
| 모델 | 10A | signal/5A | 벨소리 |
| P050-0310 | 3 | 0 | 3 |
| P050-0210-04S | 2 | 4 | 6 |
| P050-06S | 0 | 6 | 6 |
| P050-1210 | 12 | 0 | 12 |
| P050-0410-08S | 4 | 8 | 12 |
| P050-0810-04S | 8 | 4 | 12 |
| P050-03S | 0 | 3 | 3 |
| P050-0410-02S | 4 | 2 | 6 |
| P050-0610 | 6 | 0 | 6 |
| P050-0210-10S | 2 | 10 | 12 |
| P050-0610-06S | 6 | 6 | 12 |
| P050-12S | 0 | 1 | 12 |
*Remark :회로는 20A 사용을 위해 평행하게 10A의 2 회로와 같은 N*10A를 얻기 위해 결합하여 10A의 큰 current,N 회로를 위한 대비가 될 수 있습니다. 당신이 필요하면 구멍 치수, 두께인 OD, 슬립 링의 순회 no.and 시그널 타입을 특화하세요
P050 PCB 부침개 슬립 링 등급 표
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| Ｃ :표준 | 100RPM | 500만 혁명 | 귀금속 |
| Ｄ :산업의 | 300RPM | 2000만 혁명 |
금 금
|
