원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
K270
연락주세요

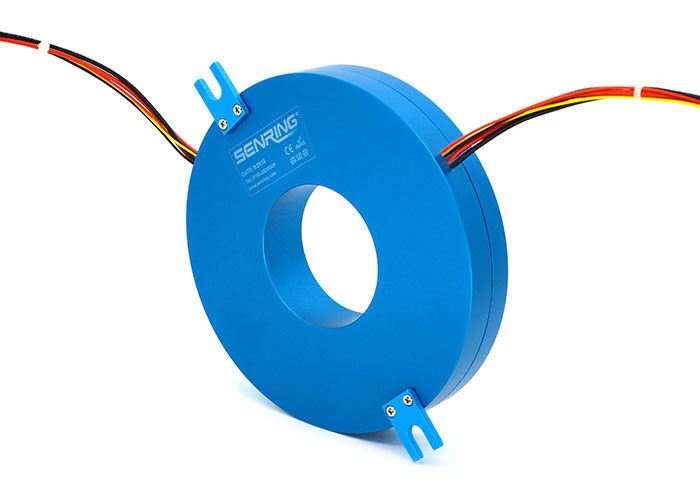

삶으로 일한 고안정성 부침개 슬립 링 낮은 전기적 잡음과 슈퍼 장기간
k270 부침개 슬립 링에 대한 기술
센링 K270 시리즈 팬케이크 슬립 링은 70 밀리미터의 보어 지름과 30 밀리미터의 두께와 매우 가는 슬립 링입니다. 152 밀리미터부터 520 밀리미터까지 외경의 다양한 상술이 있습니다. K270 일련 팬케이크 슬립 링은 수평선상의 공간을 확대할 수 있는 슬립 링 두께 (높이)에 대부분 매우 제한된 설치 공간과 강한 규제와 장비에서 사용됩니다. 우수한 전기적 전송 성능과 회전 성능을 보증하면서, 팬케이크 슬립 링은 고안정성을 가지고 있는 솔을 위해 특별한 진공 함침 과정과 귀금속재를 채택합니다. 유사 제품과 비교해서, 센링 팬케이크 슬립 링은 저토크, 저마모, 낮은 전기적 잡음과 초장 생활의 주요 특징을 가지고 있습니다. 표준 모델은 2-20A 경향 / 신호의 2-48 채널을 지원합니다.
k270 부침개 슬립 링의 특징
1. 두께 (높이) :30 밀리미터 ;
2. 구멍 치수 :70 밀리미터, OD :152mm~520mm ;
3. 특별한 진공 밀봉 기술 & 귀금속 부러시는 성능을 전하고 회전시키는 높은 신뢰도를 보증합니다 ;
4. 고주파 신호, 제어신호와 영상 신호, 등과 같은 다양한 신호를 전송하기 위해 결합될 수 있습니다 ;
5. 우수한 채 성능을 전하고 회전시킵니다 ;
6. 저토크, 낮은 마찰, 낮은 전기적 잡음과 최고 긴 일하는 삶 ;
| 기계적 데이터 | |
| 투기 | 자료 |
| 삶(참조)로 일하기 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 임시로 일하기. | -30C~80C |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 전기적 데이터 | ||
| 투기 | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~240VAC/VDC |
| 절연 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 투기. | 비난에 까딱없는 실버-플이티드 AWG17# | 비난에 까딱없는 실버-플이티드 AWG22# |
| 각선 길이 | 표준 300 밀리미터 (맞춤화될 수 있습니다) |
|
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| 토크 | 0.1N.m ;+0.03N.m/6 회로 | |

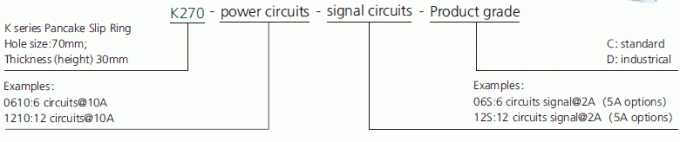

부품 호기 기술

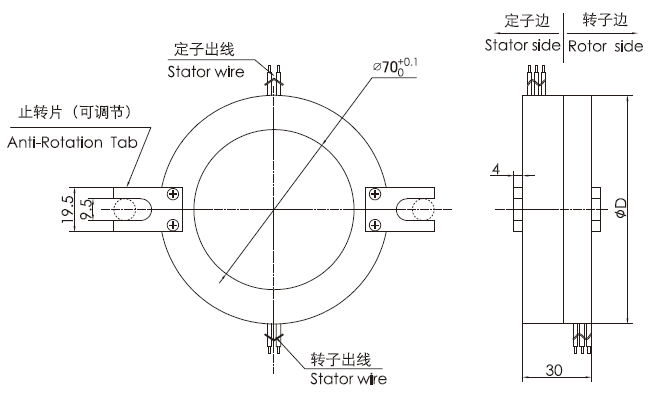

k270 부침개 슬립 링을 그린 그림
표준 모델 목록
| 모델 | signal/5A | 10A | 20A | OD(MM) |
| K270-02S | 2 | 0 | 0 | 152 |
| K270-0210 | 0 | 2 | 0 | 152 |
| K270-0210-02S | 2 | 2 | 0 | 168 |
| K270-0410 | 0 | 4 | 0 | 168 |
| K270-06S | 6 | 0 | 0 | 184 |
| K270-0610 | 0 | 6 | 0 | 184 |
| K270-0620 | 0 | 0 | 6 | 184 |
| K270-0210-04S | 4 | 2 | 0 | 184 |
| K270-12S | 12 | 0 | 0 | 232 |
| K270-1210 | 0 | 12 | 0 | 232 |
| K270-1220 | 0 | 0 | 12 | 232 |
| K270-0610-06S | 6 | 6 | 0 | 232 |
| K270-0620-06S | 6 | 0 | 6 | 232 |
| K270-S18 | 18 | 0 | 0 | 280 |
| K270-1810 | 0 | 18 | 0 | 280 |
| K270-0610-12S | 12 | 6 | 0 | 280 |
| K270-1210-06S | 6 | 12 | 0 | 280 |
| K270-0810-10S | 10 | 8 | 0 | 280 |
| K270-24S | 24 | 0 | 0 | 328 |
| K270-2410 | 0 | 24 | 0 | 328 |
| K270-0610-18S | 18 | 6 | 0 | 328 |
| K270-1210-12S | 12 | 12 | 0 | 328 |
| K270-36S | 36 | 0 | 0 | 424 |
| K270-48S | 48 | 0 | 0 | 520 |
*Remark :회로는 20A 사용을 위해 평행하게 10A의 2 회로와 같은 N*10A를 얻기 위해 결합하여 10A의 큰 current,N 회로를 위한 대비가 될 수 있습니다. 만약 당신이 두께, 슬립 링의 순회 no.and 시그널 타입인 구멍 치수, OD를 특화할 필요가 있다면, 플스가 센링 기술자와 연락합니다
k270 부침개 슬립 링 등급 표
| Ｇ 라데 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| Ｃ :표준 | 60RPM | 300만 혁명 | 귀금속 |
| Ｄ :산업의 | 200RPM | 1000만 혁명 |
금 금
|
직접적으로 당신의 조사를 우리에게 보내세요
