원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
K380
연락주세요

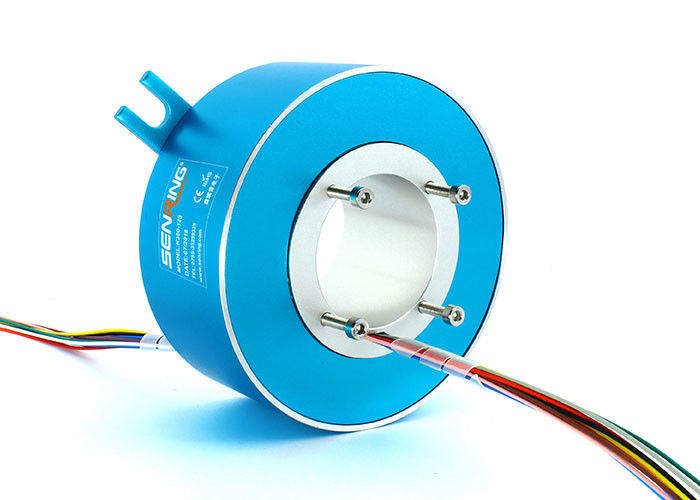

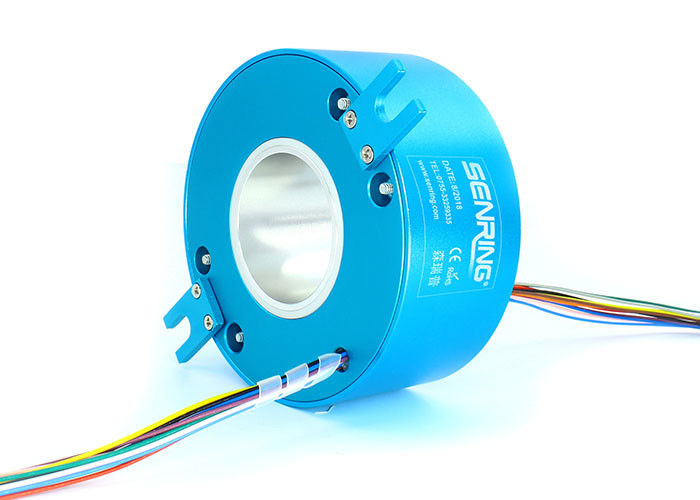

관통 보어 80 사이즈 밀리미터와 슬립 링 전기적 부침개 슬립 링 모터 어셈블리
k380 부침개 슬립 링에 대한 기술
K380 시리즈 부침개 슬립 링, 구멍 80 사이즈 밀리미터, OD 156 밀리미터, 18.2~88.6mm으로부터의 두께 범위 .Al 합금 구조로, 안정적인 회전과 저저항 변동을 보증하는 스프레치오우스 금속 +gold 도금 접점 재료.
또 다른 형태로서의 어딘가에 수직 공백이 제한되기 때문에 블랙홀 슬립 링, 팬케이크 슬립 링이 설계될지라도
수평선상의 공간이 덜 제한적인 동안. 특별한 고진공 밀봉 기술 & 귀금속 부러시는 높은 신뢰도를 보증합니다
슬립 링의 전송하고 회전하는 성능. 저토크, 낮은 마찰, 낮은 전기적 잡음과 같은 여러 가지 장점으로
그리고 장수, 팬케이크 슬립 링은 권력과 함께 정확한 신호를 전송한다고 주로 이용되고 또한과 함께 혼합될 수 있습니다
수력이거나 공기인 것 (과 같은 유동적인 매체 전송
k380 부침개 슬립 링의 특징
1. 구멍 치수 :80mm.OD :156 밀리미터 ;
2. 선택적인 18.2~88.6mm으로부터의 두께 범위 ;
3. 접점 재료는 골드-플이티드 귀하 금속과 슈퍼 하드와 교섭을 했습니다 ;
4. 안정적인 회전과 저저항 변동을 확인하세요 ;
5. 전력과 함께 정확한 신호를 전송하기 위해 결합될 수 있습니다 ;
6. 귀금속 부러시는 고안정성과 신뢰성 전송을 보장합니다.
| 기계적 데이터 | |
| 투기 | 자료 |
| 삶(참조)로 일하기 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 임시로 일하기. | -30C~80C |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 전기적 데이터 | ||
| 투기 | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~240VAC/VDC |
| 절연 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 투기. | 비난에 까딱없는 실버-플이티드 AWG17# | 비난에 까딱없는 실버-플이티드 AWG22# |
| 각선 길이 | 표준 300 밀리미터 (맞춤화될 수 있습니다) |
|
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| 토크 | 0.1N.m ;+0.03N.m/6 회로 | |

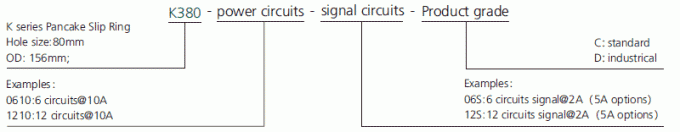

부품 호기 기술

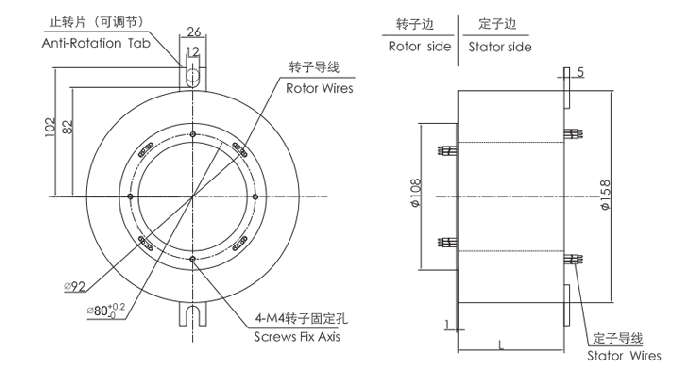

k380 부침개 슬립 링을 그린 그림
표준 모델 목록
| 모델 | signal/5A | 10A | 20A | 길이 L(mm) |
| k380-02S | 2 | 0 | 0 | 25 |
| k380-0210 | 0 | 2 | 0 | 25 |
| k380-0210-02S | 2 | 2 | 0 | 31 |
| k380-0410 | 0 | 4 | 0 | 31 |
| k380-06S | 6 | 0 | 0 | 37 |
| k380-0610 | 0 | 6 | 0 | 37 |
| k380-0620 | 0 | 0 | 6 | 37 |
| k380-0210-04S | 4 | 2 | 0 | 37 |
| k380-12S | 12 | 0 | 0 | 50.2 |
| k380-1210 | 0 | 12 | 0 | 50.2 |
| k380-1220 | 0 | 0 | 12 | 50.2 |
| k380-0610-06S | 6 | 6 | 0 | 50.2 |
| k380-0620-06S | 6 | 0 | 6 | 50.2 |
| k380-18S | 18 | 0 | 0 | 69.4 |
| k380-1810 | 0 | 18 | 0 | 69.4 |
| k380-0610-12S | 12 | 6 | 0 | 69.4 |
| k380-1210-06S | 6 | 12 | 0 | 69.4 |
| k380-0810-10S | 10 | 8 | 0 | 69.4 |
| k380-24S | 24 | 0 | 0 | 88.6 |
| k380-2410 | 0 | 24 | 0 | 88.6 |
| k380-0610-18S | 18 | 6 | 0 | 88.6 |
| k380-1210-12S | 12 | 12 | 0 | 88.6 |
*Remark :회로는 20A 사용을 위해 평행하게 10A의 2 회로와 같은 N*10A를 얻기 위해 결합하여 10A의 큰 current,N 회로를 위한 대비가 될 수 있습니다. 만약 당신이 두께, 슬립 링의 순회 no.and 시그널 타입인 구멍 치수, OD를 특화할 필요가 있다면, 플스가 센링 기술자와 연락합니다
k380 부침개 슬립 링 등급 표
| Ｇ 라데 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| Ｃ :표준 | 60RPM | 300만 혁명 | 귀금속 |
| Ｄ :산업의 | 200RPM | 1000만 혁명 |
금 금
|
