원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
P038
연락주세요

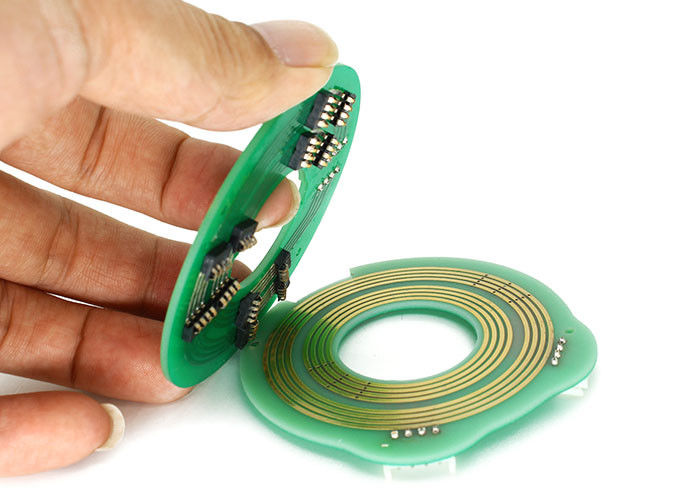

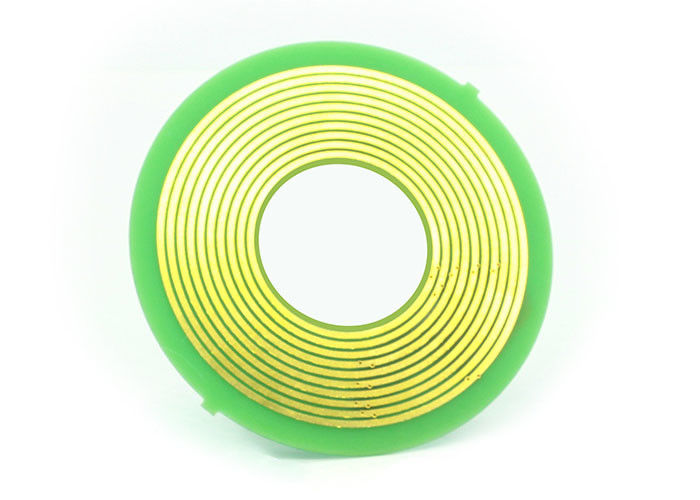

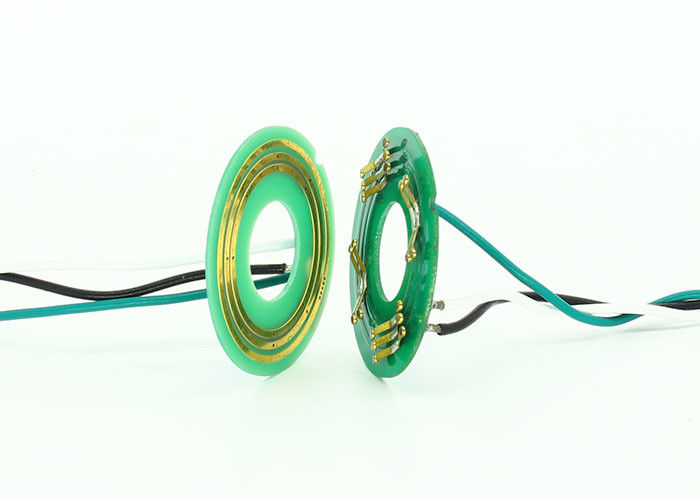

38.1 밀리미터는 Dia Pcb 부침개 슬립 링 지원 0~12 회로 전력 / 신호에 구멍을 뚫습니다
P038 PCB 부침개 슬립 링에 대한 기술
P038 시리즈 PCB 슬립 링, 구멍 38.1 사이즈 밀리미터, 두께 6 밀리미터 (분 두께 5 밀리미터).P038 일련 혁신적 PCB 물질이 초경도 금 도금법을 채택하고 극도로 두꺼운 동박 과정이 2~12 회로 전력과 신호 결합된 전송을 지원합니다
P038 PCB 부침개 슬립 링의 특징
1. 구멍 치수 :38.1, 두께 :6 밀리미터 ;
2. 0~12 회로 전력 / 신호를 지원하세요 ;
3. 섬유 브러쉬 기술을 채택하는 것 매우 낮은 마찰 하에 신뢰성 접속을 확인합니다 ;
4. 저접촉 저항값, 어떤 마찰 잔해 ;
5. 정확성 신호와 공급 전력을 전송하기 위해 결합될 수 있습니다 ;
6. 귀금속 부러시는 고안정성과 신뢰성을 보장합니다.
경쟁 우위
| 기계적 데이터 | |
| 투기 | 자료 |
| 삶(참조)로 일하기 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 임시로 일하기. | -30C~80C |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 전기적 데이터 | ||
| 투기 | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~240VAC/VDC |
| 절연 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 투기. | 비난에 까딱없는 실버-플이티드 AWG17# | 비난에 까딱없는 실버-플이티드 AWG22# |
| 각선 길이 | 표준 300 밀리미터 (맞춤화될 수 있습니다) |
|
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| 토크 | 0.1N.m ;+0.03N.m/6 회로 | |
부품 호기 기술

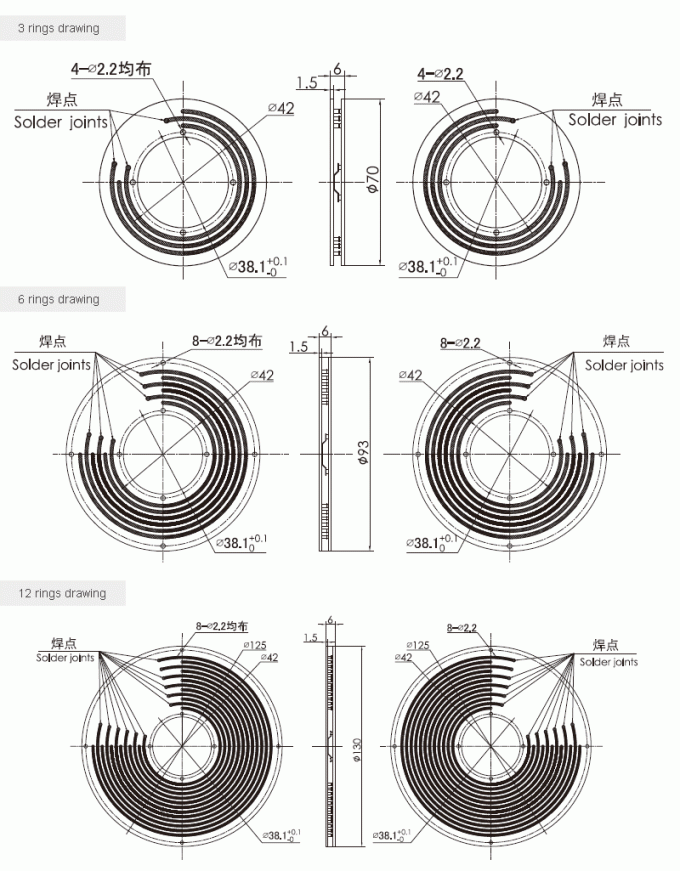

P038 PCB 부침개 슬립 링을 그린 그림

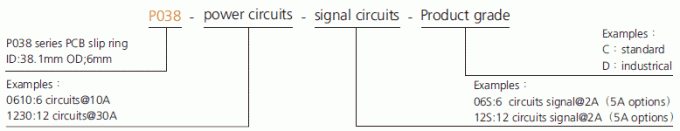

표준 모델 목록
| 모델 | 10A | signal/5A | 벨소리 |
| P038-0310 | 3 | 0 | 3 |
| P038-0210-04S | 2 | 4 | 6 |
| P038-06S | 0 | 6 | 6 |
| P038-1210 | 12 | 0 | 12 |
| P038-0410-08S | 4 | 8 | 12 |
| P038-0810-04S | 8 | 4 | 12 |
| P038-03S | 0 | 3 | 3 |
| P038-0410-02S | 4 | 2 | 6 |
| P038-0610 | 6 | 0 | 6 |
| P038-0210-10S | 2 | 10 | 12 |
| P038-0610-06S | 6 | 6 | 12 |
| P038-12S | 0 | 1 | 12 |
*Remark :회로는 20A 사용을 위해 평행하게 10A의 2 회로와 같은 N*10A를 얻기 위해 결합하여 10A의 큰 current,N 회로를 위한 대비가 될 수 있습니다. 당신이 필요하면 구멍 치수, 두께인 OD, 슬립 링의 순회 no.and 시그널 타입을 특화하세요
P038 PCB 부침개 슬립 링 등급 표
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| Ｃ :표준 | 100RPM | 500만 혁명 | 귀금속 |
| Ｄ :산업의 | 300RPM | 2000만 혁명 |
금 금
|
