원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
P025
연락주세요
25.4 밀리미터 홀 Dia 부침개 슬립 링 극저 저항, 전문적 솔루션

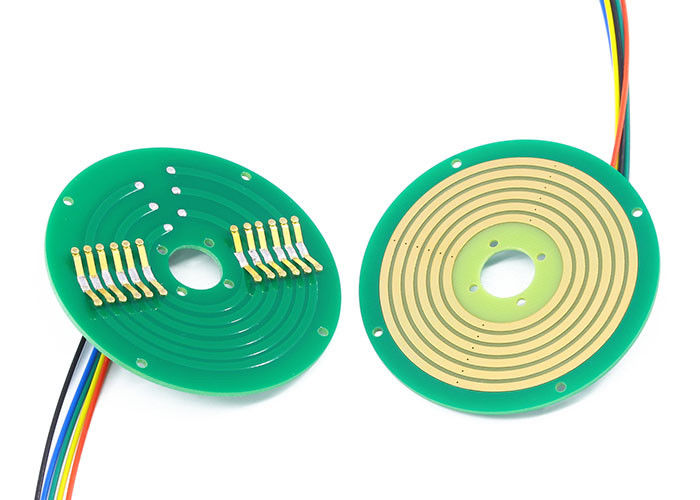

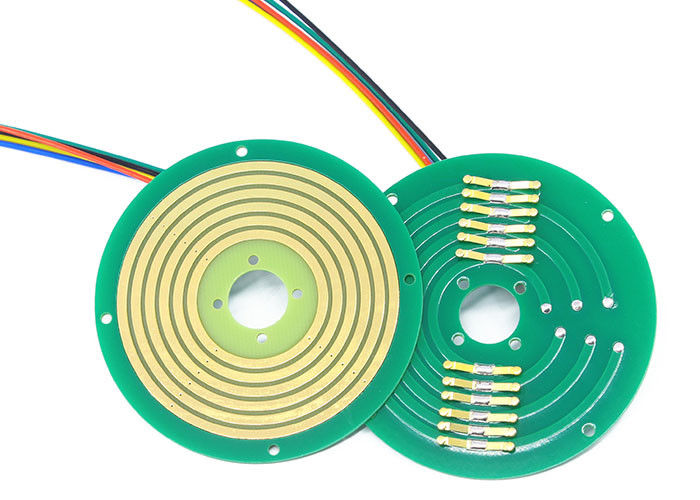

P025 PCB 부침개 슬립 링에 대한 기술
P025 시리즈 PCB 슬립 링은 25.4 밀리미터의 내경과 6 밀리미터의 두께를 가지고 있습니다 (가장 가는 것이 5 밀리미터에 도달할 수 있습니다). P025 일련은 경향과 신호의 혼합 투과를 지원하기 위해 혁신적으로 PCB 기판과 초경도 금 도금 처리와 극도로 두꺼운 동박 기술을 사용합니다. 그것은 고안정성과 저토크, 저손실, 유지보수가 필요없, 낮은 전기적 잡음과 초장 수명의 특성을 가집니다.
P025 PCB 부침개 슬립 링의 특징
1. 구멍 치수 :25.4, 두께 :6 밀리미터 ;
2. 0~12 회로 전력 / 신호를 지원하세요 ;
3. 섬유 브러쉬 기술을 채택하는 것 매우 낮은 마찰 하에 신뢰성 접속을 확인합니다 ;
4. 저접촉 저항값, 어떤 마찰 잔해 ;
5. 정확성 신호와 공급 전력을 전송하기 위해 결합될 수 있습니다 ;
6. 귀금속 부러시는 고안정성과 신뢰성을 보장합니다.
| 기계적 데이터 | |
| 투기 | 자료 |
| 삶(참조)로 일하기 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 임시로 일하기. | -30C~80C |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 전기적 데이터 | ||
| 투기 | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 절연 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 투기. | 비난에 까딱없는 실버-플이티드 AWG17# | 비난에 까딱없는 실버-플이티드 AWG22# |
| 각선 길이 | 표준 300 밀리미터 (맞춤화될 수 있습니다) |
|
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| 토크 | 0.1N.m ;+0.03N.m/6 회로 | |

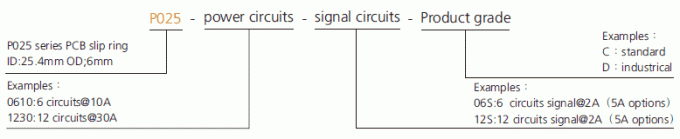

부품 호기 기술

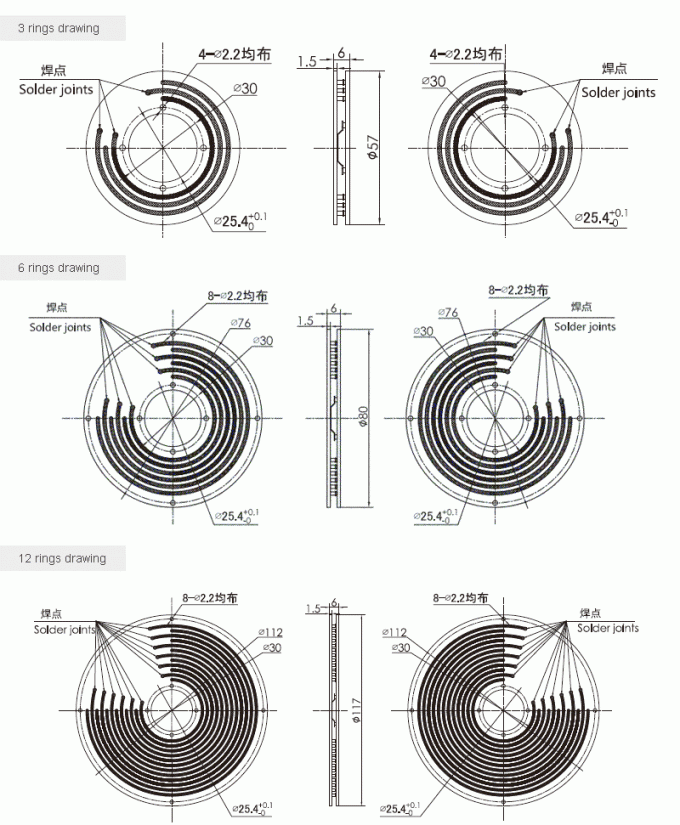

P025 PCB 부침개 슬립 링을 그린 그림
표준 모델 목록
| 모델 | 10A | signal/5A | 벨소리 |
| P025-0310 | 3 | 0 | 3 |
| P025-0210-04S | 2 | 4 | 6 |
| P025-06S | 0 | 6 | 6 |
| P025-1210 | 12 | 0 | 12 |
| P025-0410-08S | 4 | 8 | 12 |
| P025-0810-04S | 8 | 4 | 12 |
| P025-03S | 0 | 3 | 3 |
| P025-0410-02S | 4 | 2 | 6 |
| P025-0610 | 6 | 0 | 6 |
| P025-0210-10S | 2 | 10 | 12 |
| P025-0610-06S | 6 | 6 | 12 |
| P025-12S | 0 | 1 | 12 |
*Remark :회로는 20A 사용을 위해 평행하게 10A의 2 회로와 같은 N*10A를 얻기 위해 결합하여 10A의 큰 current,N 회로를 위한 대비가 될 수 있습니다. 당신이 필요하면 아니오 구멍 치수, OD, 두께, 순회를 특화하세요.
P025 PCB 부침개 슬립 링 등급 표
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| Ｃ :표준 | 100RPM | 500만 혁명 | 귀금속 |
| Ｄ :산업의 | 300RPM | 2000만 혁명 |
금 금
|
당신이 높이 제한을 가지고 있을 때, 팬케이크 슬립 링 - 또한 평평하거나 큰 접시 벨소리를 부르 - 최고의 해결책일 수 있었습니다. 이러한 슬립 링 장치는 브러쉬 블록 조립체가 고정자의 역할을 하기 위해 상부위에 장착된 채로, 신호와 권한을 전송하기 위해 동심원 홈으로 내장된 디스크형 회전자를 기반으로 합니다. 우리는 어떠한 센터 구멍 내경에서, 4부터 50개 채널까지 슬립 링의 이런 유형을 특화할 수 있습니다. 접촉은 귀금속을 사용하고 동작속도가 슬립 링의 채널 수와 전체적인 크기에 의존합니다.
