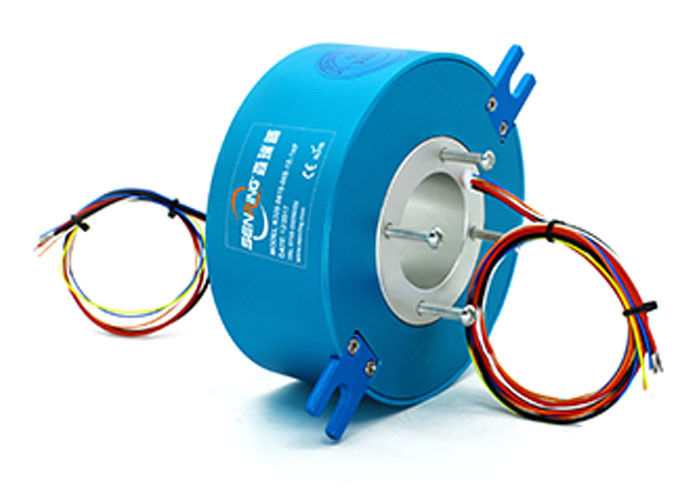

CE와 고안정성 저저항 변동 부침개 슬립 링
k338 부침개 슬립 링에 대한 기술
K338 시리즈 부침개 슬립 링, 구멍 38.1 사이즈 밀리미터, OD 99 밀리미터, 17.1~91.9mm으로부터의 두께 범위 .Al 합금 구조로, 안정적인 회전과 저저항 변동을 보증하는 스프레치오우스 금속 +gold 도금 접점 재료. 그것은 주로 제한된 수직 공백과 환경과 수평선상의 공간에 대한 작은 제한에서 사용됩니다.
호르츠온탈 공간이 덜 제한적인 동안 수직 공백이 제한된다는 것을 어딘가에 설계되는 관통 홀 슬립 링의 또 다른 형태로서의 부침개 슬립 링. 특별한 높은 진공 밀봉 technology&precious 메탈 브러쉬는 슬립 링의 높은 신뢰도 전송과 회전하는 성능을 보증합니다.
k338 부침개 슬립 링의 특징
슬립 링은 두께가 17.1 밀리미터에서 91.9 밀리미터까지 이르면서, 38.1 밀리미터의 내경과 99 밀리미터의 외경을 가지고 있습니다. 안정적인 작동과 최소 내성 변동을 보증하면서, 접점 재료는 귀금속과 초경도 금 도금법으로 치료됩니다. 그것은 정확성 신호와 전력의 혼합 투과를 위해 사용될 수 있습니다. 판 용수철 접촉은 고안정성과 신뢰성을 가지고 있는 귀금속으로 만들어집니다.
| 기계적 데이터 | |
| 투기 | 자료 |
| 삶(참조)로 일하기 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 임시로 일하기. | -30C~80C |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 전기적 데이터 | ||
| 투기 | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~240VAC/VDC |
| 절연 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 투기. | 비난에 까딱없는 실버-플이티드 AWG17# | 비난에 까딱없는 실버-플이티드 AWG22# |
| 각선 길이 | 표준 300 밀리미터 (맞춤화될 수 있습니다) |
|
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| 토크 | 0.1N.m ;+0.03N.m/6 회로 | |

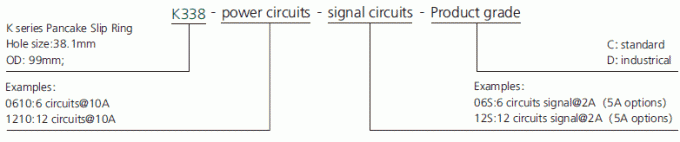

부품 호기 기술

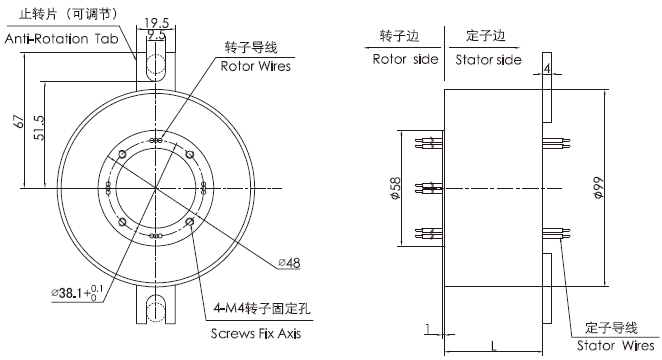

k338 부침개 슬립 링을 그린 그림
표준 모델 목록
| 모델 | signal/5A | 10A | 20A | 길이 L(mm) |
| k338-02S | 2 | 0 | 0 | 17.1 |
| k338-0210 | 0 | 2 | 0 | 17.1 |
| k338-0210-02S | 2 | 2 | 0 | 23.9 |
| k338-0410 | 0 | 4 | 0 | 23.9 |
| k338-06S | 6 | 0 | 0 | 30.7 |
| k338-0610 | 0 | 6 | 0 | 30.7 |
| k338-0620 | 0 | 0 | 6 | 30.7 |
| k338-0210-04S | 4 | 2 | 0 | 30.7 |
| k338-12S | 12 | 0 | 0 | 51.1 |
| k338-1210 | 0 | 12 | 0 | 51.1 |
| k338-1220 | 0 | 0 | 12 | 51.1 |
| k338-0610-06S | 6 | 6 | 0 | 51.1 |
| k338-0620-06S | 6 | 0 | 6 | 51.1 |
| k338-18S | 18 | 0 | 0 | 71.5 |
| k338-1810 | 0 | 18 | 0 | 71.5 |
| k338-0610-12S | 12 | 6 | 0 | 71.5 |
| k338-1210-06S | 6 | 12 | 0 | 71.5 |
| k338-0810-10S | 10 | 8 | 0 | 71.5 |
| k338-24S | 24 | 0 | 0 | 91.9 |
| k338-2410 | 0 | 24 | 0 | 91.9 |
| k338-0610-18S | 18 | 6 | 0 | 91.9 |
| k338-1210-12S | 12 | 12 | 0 | 91.9 |
*Remark :회로는 20A 사용을 위해 평행하게 10A의 2 회로와 같은 N*10A를 얻기 위해 결합하여 10A의 큰 current,N 회로를 위한 대비가 될 수 있습니다. 만약 당신이 두께, 슬립 링의 순회 no.and 시그널 타입인 구멍 치수, OD를 특화할 필요가 있다면, 플스가 센링 기술자와 연락합니다
k338 부침개 슬립 링 등급 표
| Ｇ 라데 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| Ｃ :표준 | 60RPM | 300만 혁명 | 귀금속 |
| Ｄ :산업의 | 200RPM | 1000만 혁명 |
금 금
|
