원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
K325
연락주세요

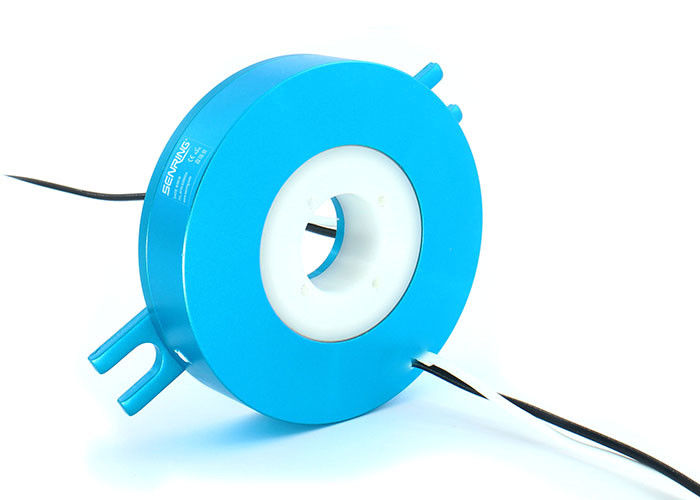

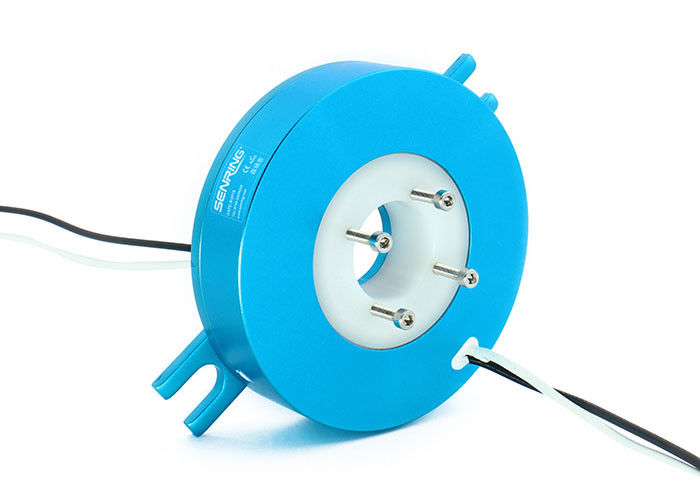

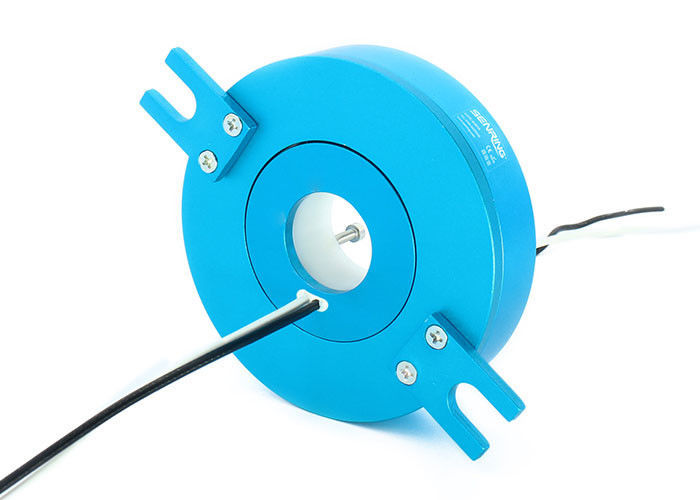

부침개 / 디스크 슬립 링 4 순회 각각 10A가 25.4 사이즈 밀리미터에 구멍을 뚫습니다
k325 부침개 슬립 링에 대한 기술
K325 시리즈 초박막형 평평한 팬케이크 슬립 링은 다양한 상술로 25.4 밀리미터의 내경과 86 밀리미터의 외경과 17.1-91.9mm의 두께를 가지고 있습니다. 그것은 모든 알루미늄 불순물 주택을 가지고 있고 접점 재료가 귀금속과 초경도 금이 안정적인 작동과 최소 내성 변동을 보증하기 위해 도금처리하면서 치료됩니다. 그것은 주로 제한된 수직 공백과 환경과 수평선상의 공간에 대한 작은 제한에서 사용됩니다.
k325 부침개 슬립 링의 특징
1. 구멍 치수 :25.4mm.OD :86 밀리미터 ;
2. 17.1~91.9mm으로부터의 두께 범위 ;
3. 섬유 메탈 브러쉬 기술을 채택하고 매우 낮은 마찰 조건에 안정 접촉을 확인하세요 ;
4. 저접촉 저항값, 어떤 마찰 소편 ;
5. 전력과 함께 정확한 신호를 전송하기 위해 결합될 수 있습니다 ;
6. 귀금속 부러시는 고안정성과 신뢰성 전송을 보장합니다.
| 기계적 데이터 | |
| 투기 | 자료 |
| 삶(참조)로 일하기 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 임시로 일하기. | -30C~80C |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 전기적 데이터 | ||
| 투기 | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~240VAC/VDC |
| 절연 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 투기. | 비난에 까딱없는 실버-플이티드 AWG17# | 비난에 까딱없는 실버-플이티드 AWG22# |
| 각선 길이 | 표준 300 밀리미터 (맞춤화될 수 있습니다) |
|
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| 토크 | 0.1N.m ;+0.03N.m/6 회로 | |

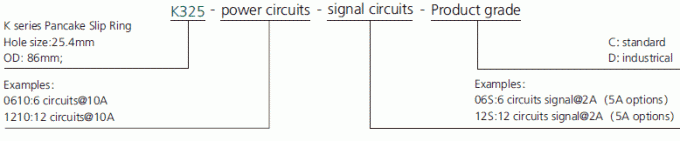

부품 호기 기술

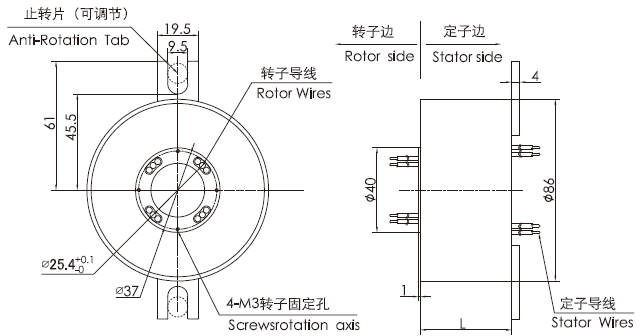

k325 부침개 슬립 링을 그린 그림
표준 모델 목록
| 모델 | signal/5A | 10A | 20A | 길이 L(mm) |
| k325-02S | 2 | 0 | 0 | 17.1 |
| k325-0210 | 0 | 2 | 0 | 17.1 |
| k325-0210-02S | 2 | 2 | 0 | 23.9 |
| k325-0410 | 0 | 4 | 0 | 23.9 |
| k325-06S | 6 | 0 | 0 | 30.7 |
| k325-0610 | 0 | 6 | 0 | 30.7 |
| k325-0620 | 0 | 0 | 6 | 30.7 |
| k325-0210-04S | 4 | 2 | 0 | 30.7 |
| k325-12S | 12 | 0 | 0 | 51.1 |
| k325-1210 | 0 | 12 | 0 | 51.1 |
| k325-1220 | 0 | 0 | 12 | 51.1 |
| k325-0610-06S | 6 | 6 | 0 | 51.1 |
| k325-0620-06S | 6 | 0 | 6 | 51.1 |
| k325-18S | 18 | 0 | 0 | 71.5 |
| k325-1810 | 0 | 18 | 0 | 71.5 |
| k325-0610-12S | 12 | 6 | 0 | 71.5 |
| k325-1210-06S | 6 | 12 | 0 | 71.5 |
| k325-0810-10S | 10 | 8 | 0 | 71.5 |
| k325-24S | 24 | 0 | 0 | 91.9 |
| k325-2410 | 0 | 24 | 0 | 91.9 |
| k325-0610-18S | 18 | 6 | 0 | 91.9 |
| k325-1210-12S | 12 | 12 | 0 | 91.9 |
*Remark :회로는 20A 사용을 위해 평행하게 10A의 2 회로와 같은 N*10A를 얻기 위해 결합하여 10A의 큰 current,N 회로를 위한 대비가 될 수 있습니다. 만약 당신이 두께, 슬립 링의 순회 no.and 시그널 타입인 구멍 치수, OD를 특화할 필요가 있다면, 플스가 센링 기술자와 연락합니다
k325 부침개 슬립 링 등급 표
| Ｇ 라데 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| Ｃ :표준 | 60RPM | 300만 혁명 | 귀금속 |
| Ｄ :산업의 | 200RPM | 1000만 혁명 |
금 금
|
