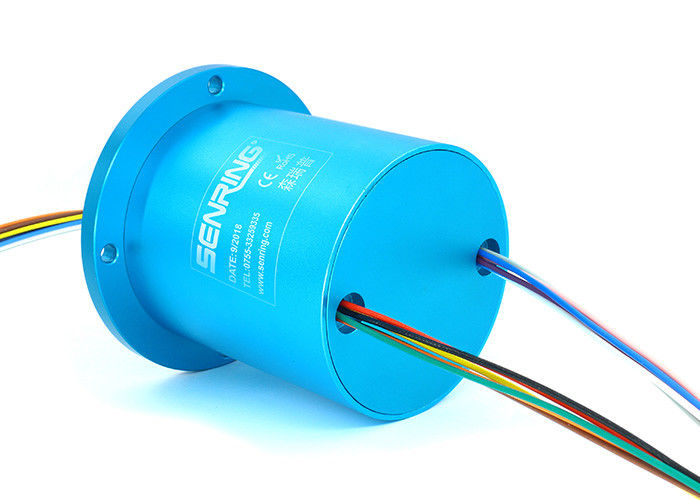

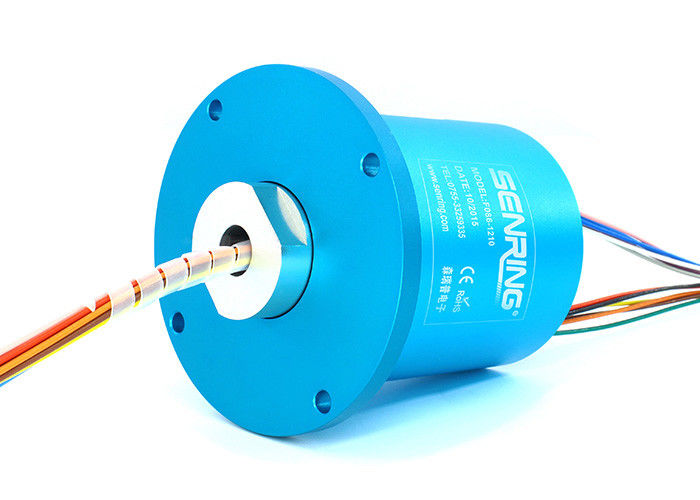

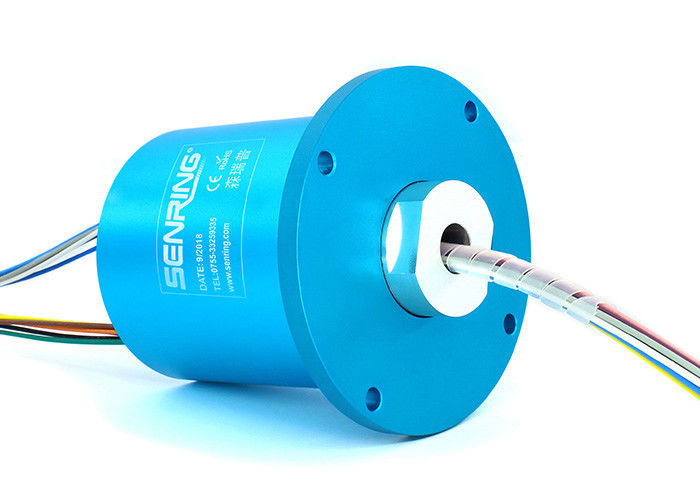

패키징 머신을 위한 IP65 CE 방수 슬립 링 솔리드 OD 86 밀리미터
F086 방수 슬립 링에 대한 기술
또한 방수되고 방진의 슬립 링 수집기로 알려진 센링 F086 방진의 시리즈와 방수 전도성 슬립 링이 IP65의 보호 수준을 (F028과 F038보다 낮은) 가지고, 슬립 링 방수를 요구하는 음료수 패키징 기계와 맥주 기계와 같은 장비에서 사용되지만, 슬립 링이 물에 몰입하도록 요구할 수 없습니다. 당신이 물 또는 액체에서 슬립 링을 사용할 필요가 있다면, 보호 수준을 높이기 위해 센링 기술 전문가에 연락하세요.
F086 방수 슬립 링의 특징
1. 방수 수준은 IP65입니다 (IP68이 맞춤화될 수 있습니다) ;
2. 슬립 링은 86 밀리미터의 외경과 62~246mm의 길이를 가지고 있습니다 ;
3. 그것은 5A~10A 경향 / 신호의 2~48 채널을 지원합니다 ;
4. 주택은 내부식이고 시와 내알칼리성인 스테인레스 스틸 소재로 만들어지고, 다양한 가옥한 환경에서 안정하게 일할 수 있습니다 ;
5. 통합된 구조설계는 그것을 설치하도록 쉽게 합니다.
방수 슬립 링
1. 방수된 단부 샤프트 / 플랜지 설치미술, 둘러싸인 방식을 위해 설계됩니다
2. 솔 번들마다 다수 접촉점을 포함하여 전통적 슬립 링 접촉 위에서 여러 이익을 제공하는 섬유 브러쉬 기술을 사용합니다
3. 표준이고 재고품입니다
4. 금 도금 링과 금 합극 솔
5. 버팀 력, 송신하는 신호
6. 벨소리 조합은 이용 가능합니다
F086 방수 슬립 링의 기술 명세서
| 기계적 데이터 | |
| 투기 | 자료 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 임시로 일하기. | -40C~85C |
| IP은 등급입니다 | IP65, 선택적 IP68 |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | 알루미늄 합금 또는 스테인레스 강 |
| 토크 | 0.1N.m ;+0.03N.m/6 회로 |
| 재료 | 순응한 로에스 |
| 전기적 데이터 | ||
| 투기 | 자료 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 절연 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 투기. | 비난에 까딱없는 실버-플이티드 AWG17# | 비난에 까딱없는 실버-플이티드 AWG22# |
| 각선 길이 | 표준 300 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 800VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| CE는 증명합니다 | 예 | |

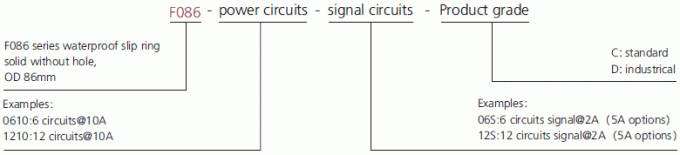

부품 호기 기술

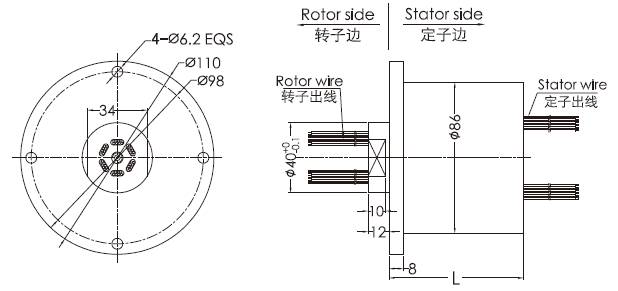

F086 방수 슬립 링을 그린 그림
표준 모델 목록
| 모델 | 아니오 / 신호를 순회하세요. | 길이 L(mm) | |
| signal/5A | 10A | ||
| F086-0210 | 0 | 2 | 62 |
| F086-02S | 2 | 0 | 62 |
| F086-0310 | 0 | 3 | 66 |
| F086-03S | 3 | 0 | 66 |
| F086-0410 | 0 | 4 | 70 |
| F086-04S | 4 | 0 | 70 |
| F086-0210-02S | 2 | 2 | 70 |
| F086-0610 | 0 | 6 | 78 |
| F086-06S | 6 | 0 | 78 |
| F086-0210-04S | 4 | 2 | 78 |
| F086-0410-02S | 2 | 4 | 78 |
| F086-1210 | 0 | 12 | 102 |
| F086-12S | 12 | 0 | 102 |
| F086-0610-06S | 6 | 6 | 102 |
| F086-1810 | 0 | 18 | 126 |
| F086-18S | 18 | 0 | 126 |
| F086-0610-12S | 12 | 6 | 126 |
| F086-1210-06S | 6 | 12 | 126 |
| F086-2410 | 0 | 24 | 150 |
| F086-24S | 24 | 0 | 150 |
| F086-1210-12S | 12 | 12 | 150 |
| F086-0610-18S | 18 | 6 | 150 |
| F086-3010 | 0 | 30 | 174 |
| F086-30S | 30 | 0 | 174 |
| F086-1810-12S | 12 | 18 | 174 |
| F086-1210-18S | 18 | 12 | 174 |
| F086-0610-24S | 24 | 6 | 174 |
| F086-3610 | 0 | 36 | 198 |
| F086-36S | 36 | 0 | 198 |
| F086-2410-12S | 12 | 24 | 198 |
| F086-1210-24S | 24 | 12 | 198 |
| F086-48S | 48 | 0 | 246 |
*Remark :회로는 20A 사용을 위해 평행하게 10A의 2 회로와 같은 N*10A를 얻기 위해 결합하여 10A의 큰 current,N 회로를 위한 대비가 될 수 있습니다. 만약 당신이 이더넷, 전력과 시그널 채널 호기를 특화하거나 슬립 링의 다른 신호를 섞을 필요가 있다면, 플스가 SENRING 판매원과 연락합니다.
F086 방수 슬립 링 등급 표
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| Ｃ :(표준) | 100RPM | 1000만 | 귀금속 |
| Ｄ :(산업의) | 200RPM | 3000만 |
금 금
|
