원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
FH2586
연락주세요
방진의와 방수 슬립 링 조합 전송 USB, 이더넷, 섬유와 다른 신호

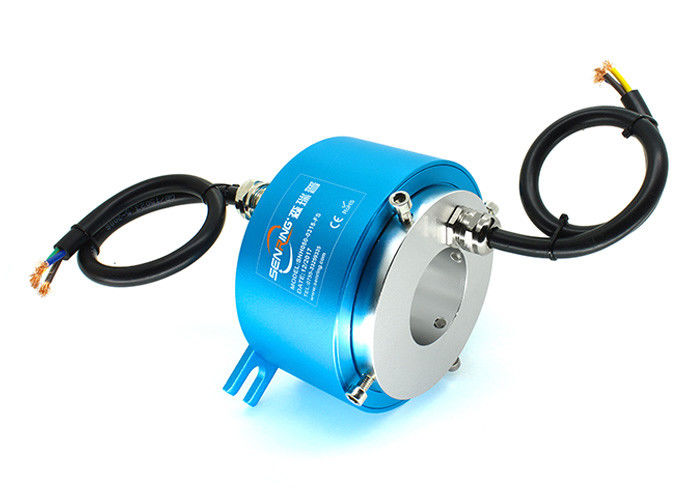

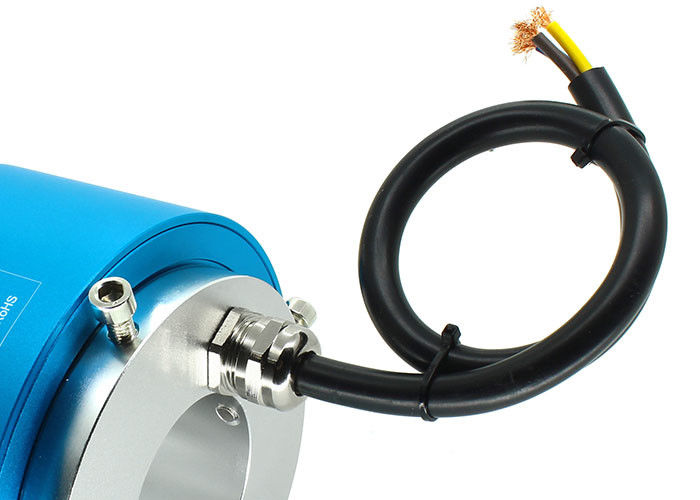

FH2586 방수 슬립 링에 대한 기술
FH2586 시리즈 Dustproof&waterproof 슬립링 리드 전기 기구, 홀 25.4 사이즈 밀리미터, OD :86 밀리미터가 IP68에 위로 IP 등급 특별히 360이' 회전할 때 수중 활동 환경의 설계를 했습니다.
FH2586 방수 슬립 링의 특징
1. 특별히 수중 활동과 가혹 환경을 위해 설계됩니다 ;
2. 고정자 플랜지, IP 등급으로, 공업적 등급 제품 :선택적인 IP65,IP68,
3. 조합 전송 USB, 이더넷, 섬유와 이용 가능한 다른 신호 특화 ;
4. 채용하는 금 - 금접점, 수입된 밀봉과 군등급 도금 처리 ;
5. 부식 방지, 시와 알칼리성 저항 스테인리스강 하우징은 모든 종류의 불량 환경에서 안정하게 작업을 확인합니다.

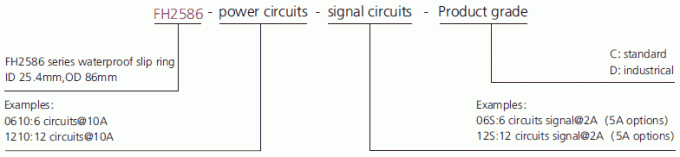

부품 호기 기술

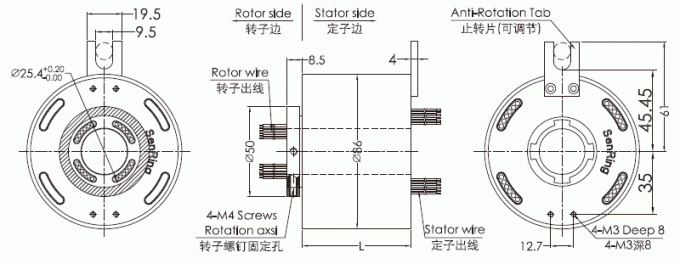

FH2586 방수 슬립 링을 그린 그림
표준 모델 목록
| 모델 | 아니오 / 신호를 순회하세요. | 길이 L(mm) | |
| signal/5A | 10A | ||
| FH2586-02S | 2 | 0 | 56 |
| FH2586-0210 | 0 | 2 | 56 |
| FH2586-03S | 3 | 0 | 60 |
| FH2586-0310 | 0 | 3 | 60 |
| FH2586-06S | 6 | 0 | 60 |
| FH2586-0210-04S | 4 | 2 | 72 |
| FH2586-0410-02S | 2 | 4 | 72 |
| FH2586-0610 | 0 | 6 | 72 |
| FH2586-12S | 12 | 0 | 96 |
| FH2586-0210-10S | 10 | 2 | 96 |
| FH2586-0310-09S | 9 | 3 | 96 |
| FH2586-0610-06S | 6 | 6 | 96 |
| FH2586-0810-04S | 4 | 8 | 96 |
| FH2586-1010-02S | 2 | 10 | 96 |
| FH2586-1210 | 0 | 12 | 96 |
| FH2586-18S | 18 | 0 | 120 |
| FH2586-0210-16S | 16 | 2 | 120 |
| FH2586-0410-14S | 14 | 4 | 120 |
| FH2586-0610-12S | 12 | 6 | 120 |
| FH2586-0810-10S | 10 | 8 | 120 |
| FH2586-1010-08S | 8 | 10 | 120 |
| FH2586-1210-06S | 6 | 12 | 120 |
| FH2586-1410-04S | 4 | 14 | 120 |
| FH2586-1610-02S | 2 | 16 | 120 |
| FH2586-24S | 24 | 0 | 144 |
| FH2586-0410-20S | 20 | 4 | 144 |
| FH2586-0610-18S | 18 | 6 | 144 |
| FH2586-1210-12S | 12 | 12 | 144 |
| FH2586-1810-06S | 6 | 18 | 144 |
| FH2586-2410 | 0 | 24 | 144 |
| FH2586-30S | 30 | 0 | 168 |
| FH2586-0610-24S | 24 | 6 | 168 |
| FH2586-1210-18S | 18 | 12 | 168 |
| FH2586-1810-12S | 12 | 18 | 168 |
| FH2586-2410-06S | 6 | 24 | 168 |
| FH2586-3010 | 0 | 30 | 168 |
| FH2586-36S | 36 | 0 | 192 |
| FH2586-0610-30S | 30 | 6 | 192 |
| FH2586-1210-24S | 24 | 12 | 192 |
| FH2586-3610 | 0 | 36 | 192 |
| FH2586-42S | 420 | 216 | 216 |
| FH2586-0610-36S | 36 | 6 | 216 |
| FH2586-1210-30S | 30 | 12 | 216 |
| FH2586-48S | 48 | 0 | 240 |
| FH2586-0610-42S | 42 | 6 | 240 |
| FH2586-1010-38S | 38 | 10 | 240 |
| FH2586-1210-36S | 36 | 12 | 240 |
| FH2586-1810-30S | 30 | 18 | 240 |
| FH2586-2410-24S | 24 | 24 | 240 |
| FH2586-60S | 60 | 0 | 288 |
| FH2586-0610-54S | 54 | 6 | 288 |
| FH2586-1010-50S | 50 | 10 | 288 |
| FH2586-1210-48S | 48 | 12 | 288 |
| FH2586-72S | 72 | 0 | 336 |
*Remark :회로는 20A 사용을 위해 평행하게 10A의 2 회로와 같은 N*10A를 얻기 위해 결합하여 10A의 큰 current,N 회로를 위한 대비가 될 수 있습니다. 만약 당신이 이더넷, 전력과 시그널 채널 호기를 특화하거나 슬립 링의 다른 신호를 섞을 필요가 있다면, 플스가 센링 판매원과 연락합니다.
| 기계적 데이터 | |
| 투기 | 자료 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 임시로 일하기. | -40C~85C |
| IP은 등급입니다 | IP68 |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | 스테인레스 강 |
| 토크 | 0.1N.m ;+0.03N.m/6 회로 |
| 재료 | 순응한 로에스 |
| CE는 증명합니다 | 예 |
| 전기적 데이터 | ||
| 투기 | 자료 | |
| 전압 범위 | 0~690VAC/VDC | 0~440VAC/VDC |
| 절연 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 투기. | 비난에 까딱없는 실버-플이티드 AWG17# | 비난에 까딱없는 실버-플이티드 AWG22# |
| 각선 길이 | 표준 300 밀리미터 (맞춤화될 수 있습니다) |
|
| 절연 내력 | 800VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
FH2586 방수 슬립 링 등급 표
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| Ｃ :(표준) | 100RPM | 1000만 | 귀금속 |
| Ｄ :(산업의) | 200RPM | 3000만 |
금 금
|
