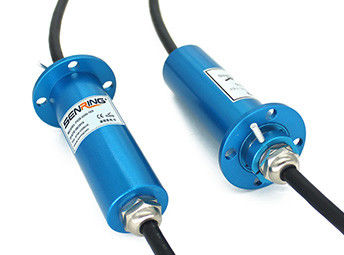

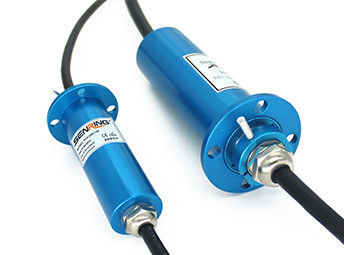

IP68는 산과 알칼리 저항 스테인리스 주거를 가진 미끄러짐 반지 단단한 OD 28mm를 방수 처리합니다
F028 방수 슬립 링에 대한 설명
SENRING F028 시리즈 방수 슬립 링, OD28mm, 최대 IP:IP68은 360° 수중 회전, 부식 방지, 산 및 알칼리 저항 스테인레스 스틸 하우징이 모든 종류의 작업에서 안정적으로 작동할 때 전기를 전도하고 다양한 신호를 전송할 수 있습니다.
애플리케이션
F 시리즈 방진 및 방수 슬립 링 전기 기기는 맥주 기계, 충전 기계, 시추 플랫폼, 선박 등과 같은 장비를 위해 특별히 개발된 일종의 수중 전도성 슬립 링입니다. 전기 방진 및 방수 슬립 링으로도 알려져 있습니다. 기구.이 슬립 링 전기 제품 시리즈의 보호 수준은 IP68에 도달할 수 있습니다.
부품 번호설명
F028 방수 슬립 링 도면
F028 방수 슬립 링의 특징
1. IP 등급: IP68은 수 중에서 안정적으로 작동할 수 있습니다.
2. 외경: 28mm, 길이: 97.5mm;
3. 2~12개의 circuits@2A~20A 전원/신호를 지원합니다.
4. 부식 방지, 산 및 알칼리 저항 스테인레스 스틸 하우징은 모든 종류의 나쁜 환경에서 안정적으로 작동하는지 확인합니다.
5. 통합 구조, 쉬운 설치;
표준 모델 목록
| 모델 | 회로/신호 번호 | 길이 L(mm) | |||
| 2A | 5A | 10A | 20A | ||
| F028-0320 | 0 | 0 | 0 | 삼 | 87.5 |
| F028-0220 | 0 | 0 | 0 | 2 | 87.5 |
| F028-06S | 6 | 0 | 0 | 0 | 87.5 |
| F028-12S | 12 | 0 | 0 | 0 | 87.5 |
| F028-18S | 18 | 0 | 0 | 0 | 87.5 |
| F028-24S | 24 | 0 | 0 | 0 | 87.5 |
| F028-0205-16S | 16 | 2 | 0 | 0 | 87.5 |
| F028-0210-12S | 12 | 0 | 2 | 0 | 87.5 |
| F028-0310-06S | 6 | 0 | 삼 | 0 | 87.5 |
| F028-0410 | 0 | 0 | 4 | 0 | 87.5 |
| F028-0805 | 0 | 8 | 0 | 0 | 87.5 |
| F028-1205 | 0 | 12 | 0 | 0 | 87.5 |
| 기계적 데이터 | |
| 투기 | 데이터 |
| 회전 속도 | 슬립 링 등급표 참조 |
| 작동 온도 | -40℃∼85℃ |
| IP 등급 | IP68 |
| 접촉 재료 | 슬립 링 등급표 참조 |
| 하우징 재료 | 스테인레스 스틸 |
| 토크 | 0.1Nm, +0.03Nm/6회로 |
| 재료 | RoHS 준수 |
| CE 인증서 | 예 |
| 전기 데이터 | ||
| 투기 | 데이터 | |
| 전압 범위 | 0∼240VAC/VDC | 0∼240VAC/VDC |
| 절연 저항 | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| 리드선 사양 | AWG17# 은도금 테플론 | AWG22# 은도금 테플론 |
| 리드선 길이 | 표준 300mm (사용자 정의 가능) |
|
| 유전체 강도 | 500VAC@50Hz, 60초 | |
| 전기 노이즈 | < 0.01Ω | |
F028 방수 슬립 링 등급 표
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접촉 재료 |
| 씨:(표준) | 100RPM | 천만 | 중요한 금속 |
| D:(산업용) | 200RPM | 3천만 |
금-금
|
