원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
H50119
연락주세요
구멍 슬립 링을 통하여 샤프트 ≤50mm에 적합한 구멍 치수는 안정하게 2~36 순회를 전할 수 있습니다

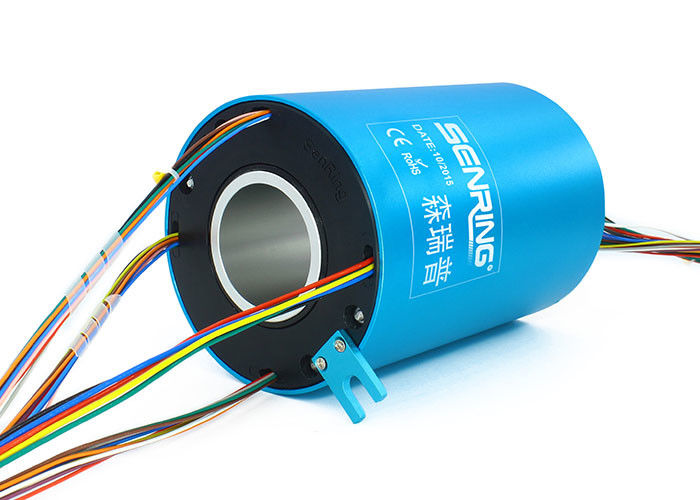

구멍 슬립 링을 통한 H50119에 대한 기술

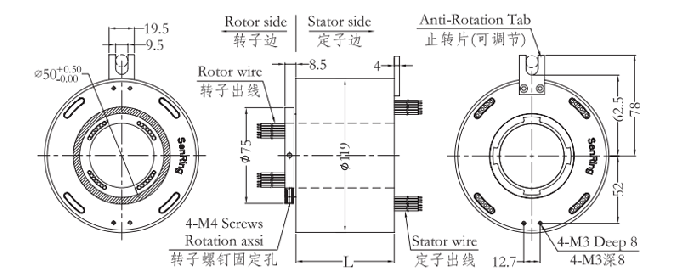

H50119F 시리즈는 (≤50mm의 지름과 어떠한 회전 장치에도 적합한) 50 밀리미터 개구로 표준 개구 전도성 슬립 링이고 119 밀리미터의 외경입니다. 그것은 안정하게 경향 또는 신호의 2 내지 48 채널을 전할 수 있고, 다양한 신호를 수행하거나 전하기 위한 360' 회전을 요구하는 어떠한 장치를 위해 사용될 수 있습니다.
| 기계적인 매개 변수 | |
| 직장 생활 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | Al 합금 |
| 토크 | 0.05N.m+0.02N.m/6 와이어 |
| IP은 등급입니다 | IP51 |
| 전기적 매개 변수 | ||
| Spec. | 힘 | 신호 |
| 전압 범위 | 0~690VAC/VDC | 0~440VAC/VDC |
| 용해 상태 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 Spec. | 비난에 까딱없는 실버-플이티드 AWG17# | 비난에 까딱없는 실버-플이티드 AWG22# |
| 각선 길이 | 표준 길이 300 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 800VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
구멍 슬립 링을 통한 H50119의 특징
1. 진보적 귀중한 금속 클러스터 솔 다점 접촉을 채택할 때, 그것은 극단적으로 낮은 마찰과의 신뢰성 접속을 보증합니다 ;
2. 그것은 안정하게 다수 표준 기술 조건과 사용자 정의 옵션으로, 경향 / 신호의 1-48 채널을 전할 수 있습니다 ;
3. 그것은 비디오, 데이터와 다른 신호의 전송을 섞을 수 있습니다 ;
4. 신호와 전력의 혼합 투과를 지원합니다 ;
5. 설치하도록 쉬운 일체형 구조체 설계.

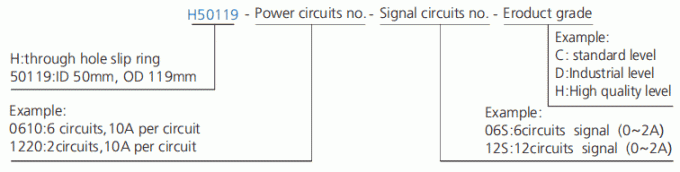

* 다음을 주목합니다 회로는 20A use.10A 회로 번호와 신호 회로 ( 5A) 번호를 위한 대비에서 10A의 2 회로와 같은 N*10A가 표준품, 세부 사항을 위한 플스 조사 센링을 기반으로 맞춤화될 수 있게 하기 위해 결합하여 10A의 더 큰 경향, 엔 회로를 위한 대비가 될 수 있습니다. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
H50119 등급 표
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| C(Standard) | 250RPM | 2000만 혁명 | 귀금속 |
| D(Industrical) | 600RPM | 8000만 혁명 | 귀금속 |
| Ｈ (고급 품질) | 1000RPM | 1억 5000만 혁명 | 금 합극 |
