신호와 전력이 구멍 슬립 링 지원을 통하여 송신합니다

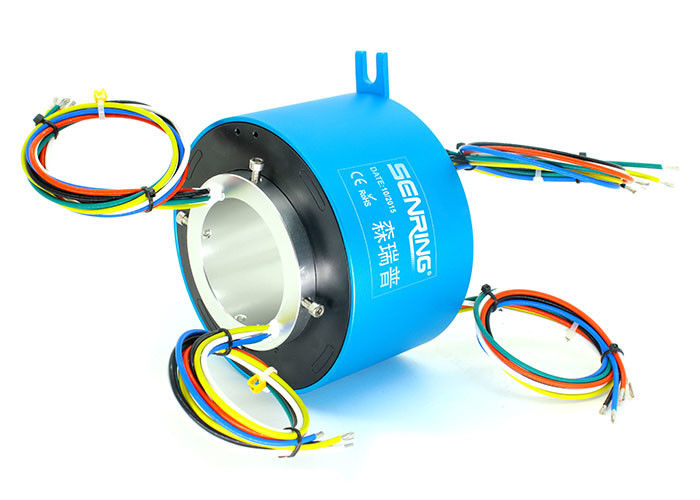

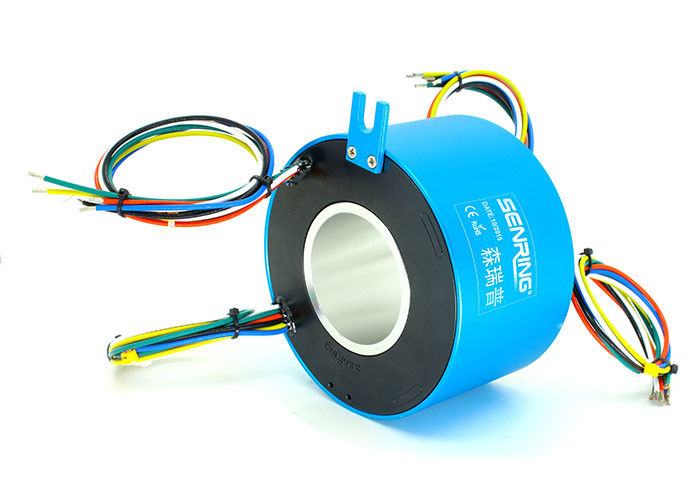

구멍 슬립 링을 통한 H60119에 대한 기술

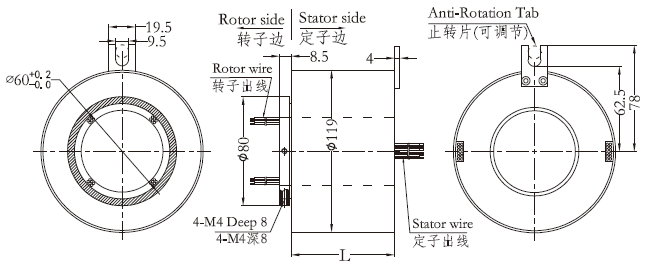

H60119 시리즈는 60 밀리미터 개구와 표준 개구 원축 전도성 슬립 링이고 119 밀리미터의 외경입니다. 그것은 안정하게 경향 또는 신호의 2 내지 48 채널을 전할 수 있고, 다양한 신호를 수행하거나 전해서 360' 회전을 요구하는 어떠한 회전축 ≤60mm에도 적합합니다.
| 기계적인 매개 변수 | |
| 직장 생활 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | Al 합금 |
| 토크 | 0.05N.m+0.02N.m/6 와이어 |
| IP은 등급입니다 | IP51 |
| 전기적 매개 변수 | ||
| Spec. | 힘 | 신호 |
| 전압 범위 | 0~690VAC/VDC | 0~440VAC/VDC |
| 용해 상태 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 Spec. | 비난에 까딱없는 실버-플이티드 AWG17# | 비난에 까딱없는 실버-플이티드 AWG22# |
| 각선 길이 | 표준 길이 300 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 800VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
구멍 슬립 링을 통한 H60119의 특징
1. 진보적 다점 접촉 브러쉬 기술은 낮은 마찰과의 신뢰성 접속을 보증합니다 ;
2. 전류와 채널인 지원 2~12circuits 전기 /signal은 맞춤화될 수 있습니다 ;;
3. 전력 / 신호 전송을 결합시키기 위해 맞춤화될 수 있습니다
4. 신호와 지원 전송하는 전력 ;
5. 일체형 구조체 설계, 용이한 설치.
| 모델 | 회로 | 길이 L(mm) | 모델 | 회로 | 길이 L(mm) | ||
| 10A | 신호 또는 0-5A | 10A | 신호 또는 0-5A | ||||
| H60119-02S | 0 | 2 | 53 | H60119-36S | 0 | 36 | 172 |
| H60119-0210 | 2 | 0 | 53 | H60119-0610-30S | 6 | 30 | 172 |
| H60119-03S | 0 | 3 | 53 | H60119-1210-24S | 12 | 24 | 172 |
| H60119-0310 | 3 | 0 | 53 | H60119-3610 | 36 | 0 | 172 |
| H60119-06S | 0 | 6 | 53 | H60119-42S | 0 | 42 | 196 |
| H60119-0210-04S | 2 | 4 | 53 | H60119-0610-36S | 6 | 36 | 196 |
| H60119-0410-02S | 4 | 2 | 53 | H60119-1210-32S | 12 | 32 | 196 |
| H60119-0610 | 6 | 0 | 53 | H60119-4210 | 42 | 0 | 196 |
| H60119-12S | 0 | 12 | 75 | H60119-48S | 0 | 48 | 220 |
| H60119-0210-10S | 2 | 10 | 75 | H60119-0610-42S | 6 | 42 | 220 |
| H60119-0310-09S | 3 | 9 | 75 | H60119-1210-36S | 12 | 36 | 220 |
| H60119-0610-06S | 6 | 6 | 75 | H60119-1810-30S | 18 | 30 | 220 |
| H60119-0810-04S | 8 | 4 | 75 | H60119-P2410-24S | 24 | 24 | 220 |
| H60119-1010-02S | 10 | 2 | 75 | H60119-4810 | 48 | 0 | 220 |
| H60119-1210 | 12 | 0 | 75 | H60119-60S | 0 | 60 | 268 |
| H60119-18S | 0 | 18 | 100 | H60119-0610-54S | 6 | 54 | 268 |
| H60119-0210-16S | 2 | 16 | 100 | H60119-0910-51S | 9 | 51 | 268 |
| H60119-0410-14S | 4 | 14 | 100 | H60119-1210-48S | 12 | 48 | 268 |
| H60119-0610-12S | 6 | 12 | 100 | H60119-2410-36S | 24 | 36 | 268 |
| H60119-0810-10S | 8 | 10 | 100 | H60119-72S | 0 | 72 | 316 |
| H60119-1010-08S | 10 | 8 | 100 | H60119-1210-60S | 12 | 60 | 316 |
| H60119-1210-06S | 12 | 6 | 100 | H60119-2410-48S | 24 | 48 | 316 |
| H60119-2410-48S | 24 | 48 | 100 | H60119-3610-36S | 36 | 36 | 316 |
| H60119-1610-02S | 16 | 2 | 100 | H60119-84S | 0 | 84 | 364 |
| H60119-24S | 0 | 24 | 124 | H60119-1210-72S | 12 | 72 | 364 |
| H60119-0410-20S | 4 | 20 | 124 | H60119-2410-60S | 24 | 60 | 364 |
| H60119-0610-18S | 6 | 18 | 124 | H60119-3610-48S | 36 | 48 | 364 |
| H60119-1210-12S | 12 | 12 | 124 | H60119-96S | 0 | 96 | 412 |
| H60119-1810-06S | 18 | 6 | 124 | H60119-1210-84S | 12 | 84 | 412 |
| H60119-2410 | 24 | 0 | 124 | H60119-2410-72S | 24 | 72 | 412 |
| H60119-30S | 0 | 30 | 148 | H60119-3610-60S | 36 | 60 | 412 |
| H60119-0610-24S | 6 | 24 | 148 | H60119-4210-54S | 42 | 54 | 412 |
| H60119-1210-18S | 12 | 18 | 148 | H60119-108S | 0 | 108 | 460 |
| H60119-1810-12S | 18 | 12 | 148 | H60119-1210-96S | 12 | 96 | 460 |
| H60119-2410-06S | 24 | 6 | 148 | H60119-2410-84S | 24 | 84 | 460 |
| H60119-3010 | 30 | 0 | 148 | H60119-3610-72S | 36 | 72 | 460 |
* 다음을 주목합니다 회로는 20A use.10A 회로 번호와 신호 회로 ( 5A) 번호를 위한 대비에서 10A의 2 회로와 같은 N*10A가 표준품, 세부 사항을 위한 플스 조사 센링을 기반으로 맞춤화될 수 있게 하기 위해 결합하여 10A의 더 큰 경향, 엔 회로를 위한 대비가 될 수 있습니다.
H60119 등급 표
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| C(Standard) | 250RPM | 2000만 혁명 | 귀금속 |
| D(Industrical) | 600RPM | 8000만 혁명 | 귀금속 |
| Ｈ (고급 품질) | 1000RPM | 1억 5000만 혁명 | 금 합극 |
