원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
H80185
연락주세요

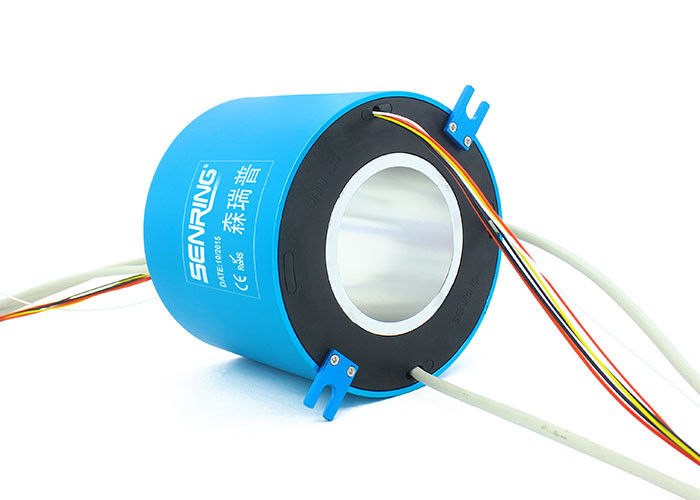

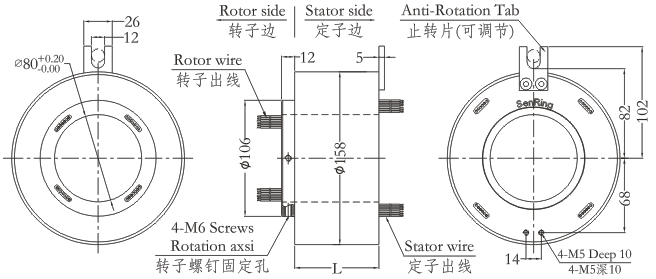

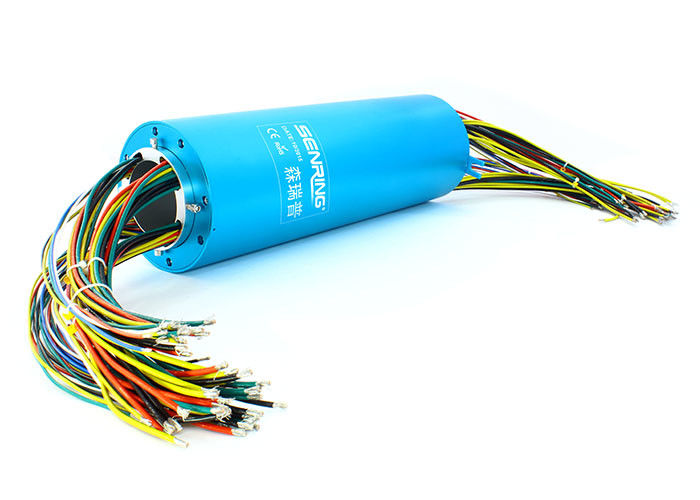

중간 80 사이즈 밀리미터 관통 홀 슬립 링 OD 158 밀리미터 하우징 소재는 사용 플라스틱 알루미늄 합금이거나 녹슬지 않을 수 있습니다
구멍 슬립 링을 통한 H80185에 대한 기술
The SenRing The H90185 series is a standard through-hole conductive slip ring with a diameter of 90mm (suitable for any rotating device with a diameter of ≤90mm) and an outer diameter of 185mm. It is suitable for providing 360-degree rotation for conductive or signal transmission for rotating devices with a rotating shaft ≤90mm, such as educational simulation equipment, engineering testing instruments, metal surface finishing equipment, robots, paper production lines, printing machinery, continuous conveying machinery, sensors, cable production and testing equipment, and other various fields.
구멍 슬립 링을 통한 H80185의 특징
1. 다점 접촉이 익숙한 진보적 귀중한 금속 클러스터 솔은 극단적으로 낮은 마찰과의 신뢰성 접속을 보증합니다 ;
2. 그것은 안정하게 경향 / 신호의 1~108 채널을 전할 수 있습니다 ; 다수 표준 기술 조건과 사용자 정의 옵션은 이용 가능합니다 ;
3. 그것은 신호와 전력의 혼합 투과를 지원하고, 비디오, 데이터와 다른 신호의 전송을 섞을 수 있습니다 ;
4. 설치하도록 쉬운 일체형 구조체 설계.
애플리케이션 :
의학 장비, 직물 장비, 채광 공학 기계, 센서와 다른 다양한 분야를 포함하세요.
| 기계적인 매개 변수 | |
| 직장 생활 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | Al 합금 |
| 토크 | 0.05N.m+0.02N.m/6 와이어 |
| IP은 등급입니다 | IP51 |
| 전기적 매개 변수 | ||
| Spec. | 힘 | 신호 |
| 전압 범위 | 0~690VAC/VDC | 0~440VAC/VDC |
| 용해 상태 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 Spec. | 비난에 까딱없는 실버-플이티드 AWG17# | 비난에 까딱없는 실버-플이티드 AWG22# |
| 각선 길이 | 표준 길이 300 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 800VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
* 다음을 주목합니다 회로는 20A use.10A 회로 번호와 신호 회로 ( 5A) 번호를 위한 대비에서 10A의 2 회로와 같은 N*10A가 표준품, 세부 사항을 위한 플스 조사 센링을 기반으로 맞춤화될 수 있게 하기 위해 결합하여 10A의 더 큰 경향, 엔 회로를 위한 대비가 될 수 있습니다. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

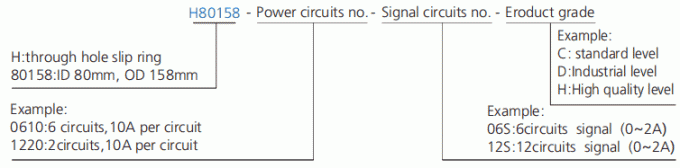

H80185 등급 표
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| C(Standard) | 250RPM | 2000만 혁명 | 귀금속 |
| D(Industrical) | 600RPM | 8000만 혁명 | 귀금속 |
| Ｈ (고급 품질) | 1000RPM | 1억 5000만 혁명 | 금 합극 |
당신은 맞춘 슬립 링을 제공합니까?
예, 당신이 관습 / 수정 솔루션이 가장 아마 요구되거나 당신의 선택에 필요 지원이 시작되기 위해 우리와 연락한다고 확신하면. 우리의 엔지니어들은 당신의 필요를 위한 완전한 해결책을 제안할 것입니다.
직접적으로 당신의 조사를 우리에게 보내세요
