원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
H100185
연락주세요

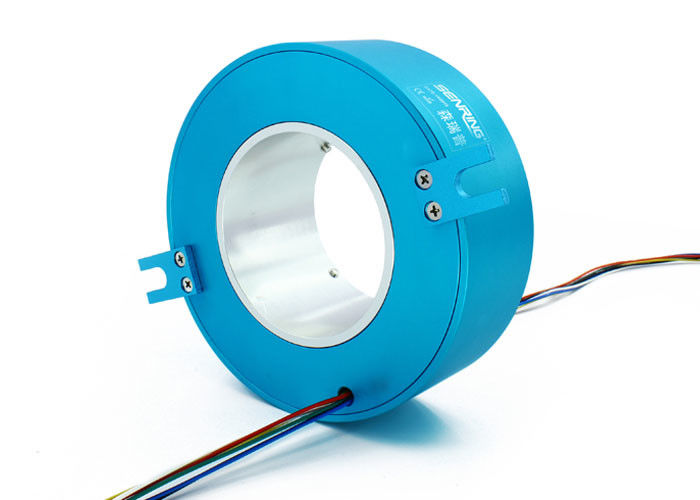

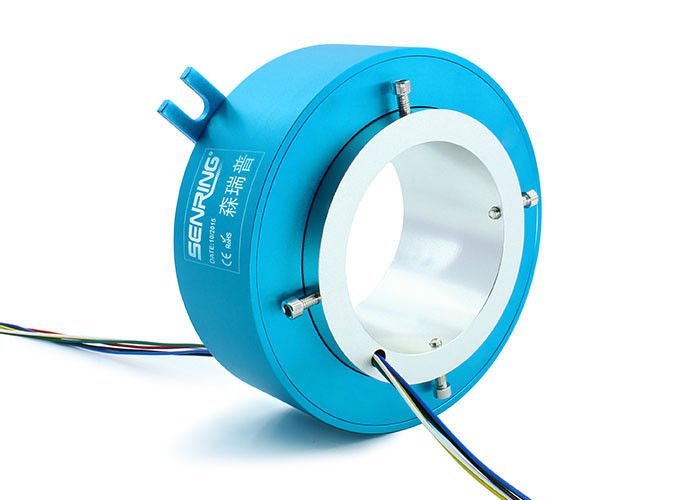

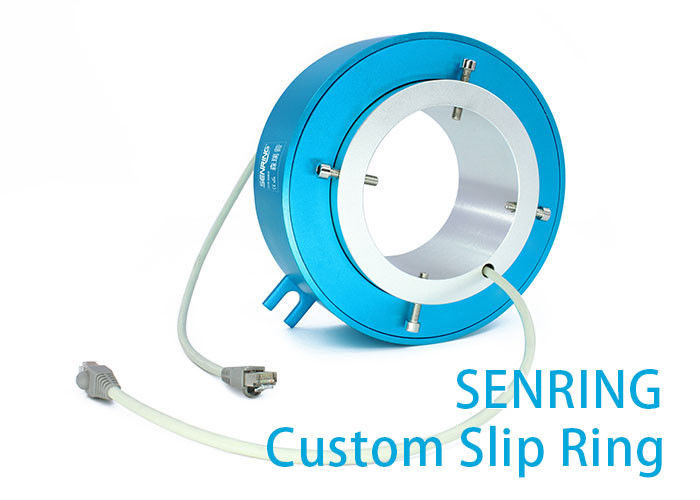

10A 경향 (회로 당 10A) 또는 2A 신호의 안정적인 전송을 위한 주문형 관통 구멍 슬립 링
구멍 슬립 링을 통한 H100185에 대한 기술

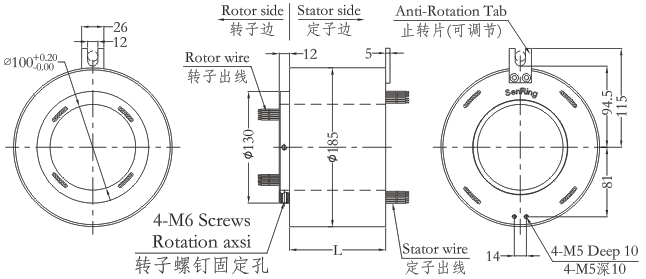

100 밀리미터의 쓰루 호울 직경 (지름 ≤100mm과 어떠한 회전 장치에도 적합한)과 185 밀리미터의 외경과 알루미늄 합금 외피로, 센링 H100185 시리즈 관통 구멍 전도성 슬립 링. H100185 시리즈 슬립 링은 안정하게 10A 경향 (회로 당 10A) 또는 2A 신호를 전할 수 있고, 자동용접 장비, 아동들의 재생 장비, 금속 표면 처리 장비, 구축에서 사용되고 복합체 장비, 정적 토크 센서, 증압기, (시멘트 정화 로봇과 다양한 산업용 로봇과 같은) 로봇, 와이어 (네트워크 케이블) 케이블 생산 장치, 무대 기계적인 장비, 전자적 (직물) 품질 테스팅 악기, 로봇 생산 라인, 자동차 코팅 라인과 조립 라인을 위한 워크샵 설비 변경, 컴퓨터 패턴기와 컴퓨터 재봉틀, 가속도 센서, 분쇄와 전파 기계를 뻗칠 수 있습니다.
애플리케이션 :
자동화 장비, 토크 센서, 무대 설비, 복합 가공기, 전산화된 패턴 재봉 기계, 등과 같은 다양한 분야.
| 기계적인 매개 변수 | |
| 직장 생활 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | Al 합금 |
| 토크 | 0.05N.m+0.02N.m/6 와이어 |
| IP은 등급입니다 | IP51 |
| 전기적 매개 변수 | ||
| Spec. | 힘 | 신호 |
| 전압 범위 | 0~690VAC/VDC | 0~440VAC/VDC |
| 용해 상태 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 Spec. | 비난에 까딱없는 실버-플이티드 AWG17# | 비난에 까딱없는 실버-플이티드 AWG22# |
| 각선 길이 | 표준 길이 300 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 800VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
구멍 슬립 링을 통한 H100185의 특징
1. 다점 접촉이 익숙한 진보적 귀금속 부러시 방식은 극단적으로 낮은 마찰과의 신뢰성 접속을 보증합니다 ;
2. 경향 / 신호의 1 내지 108 채널의 안정적인 전송은 선택하기 위한 다수 표준 기술 조건으로, 이용 가능하고 특화가 또한 이용 가능합니다 ;
3. 신호와 전력의 혼합 투과를 지원하고, 비디오, 데이터와 다른 신호의 전송을 섞을 수 있습니다.

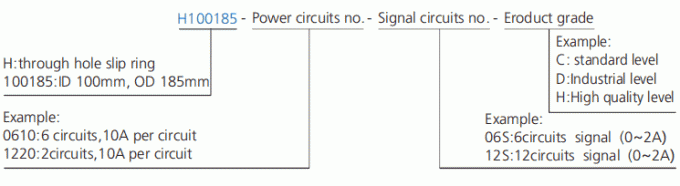

| 모델 | 회로 | 길이 L(mm) | 모델 | 회로 | 길이 L(mm) | ||
| 10A | 신호 또는 0-5A | 10A | 신호 또는 0-5A | ||||
| H100185-02S | 0 | 2 | 48 | H100185-36S | 0 | 36 | 184 |
| H100185-0210 | 2 | 0 | 48 | H100185--0610-30S | 6 | 30 | 184 |
| H100185-03S | 0 | 3 | 52 | H100185-1210-24S | 12 | 24 | 184 |
| H100185-0310 | 3 | 0 | 52 | H100185-3610 | 36 | 0 | 184 |
| H100185-06S | 0 | 6 | 64 | H100185-42S | 0 | 42 | 208 |
| H100185-0210-04S | 2 | 4 | 64 | H100185-0610-36S | 6 | 36 | 208 |
| H100185-0410-02S | 4 | 2 | 64 | H100185-1210-30S | 12 | 30 | 208 |
| H100185-0610 | 6 | 0 | 64 | H100185-4210 | 42 | 0 | 208 |
| H100185-12S | 0 | 12 | 88 | H100185-48S | 0 | 48 | 232 |
| H100185-0210-10S | 2 | 10 | 88 | H100185-0610-42S | 6 | 42 | 232 |
| H100185-0310-09S | 3 | 9 | 88 | H100185-1210-36S | 12 | 36 | 232 |
| H100185-0610-06S | 6 | 6 | 88 | H100185-1810-30S | 18 | 30 | 232 |
| H100185-0810-04S | 8 | 4 | 88 | H100185-P2410-24S | 24 | 24 | 232 |
| H100185-1010-02S | 10 | 2 | 88 | H100185-4810 | 48 | 0 | 232 |
| H100185-1210 | 12 | 0 | 88 | H100185-60S | 0 | 60 | 280 |
| H100185-18S | 0 | 18 | 112 | H100185-0610-54S | 6 | 54 | 280 |
| H100185-0210-16S | 2 | 16 | 112 | H100185-0910-51S | 9 | 51 | 280 |
| H100185-0410-14S | 4 | 14 | 112 | H100185-1210-48S | 12 | 48 | 280 |
| H100185-0610-12S | 6 | 12 | 112 | H100185-2410-36S | 24 | 36 | 280 |
| H100185-0810-10S | 8 | 10 | 112 | H100185-72S | 0 | 72 | 328 |
| H100185-1010-08S | 10 | 8 | 112 | H100185-1210-60S | 12 | 60 | 328 |
| H100185-1210-06S | 12 | 6 | 112 | H100185-2410-48S | 24 | 48 | 328 |
| H100185-1410-04S | 14 | 4 | 112 | H100185-3610-36S | 36 | 36 | 328 |
| H100185-1610-02S | 16 | 2 | 112 | H100185-84S | 0 | 84 | 376 |
| H100185-24S | 0 | 24 | 136 | H100185-1210-72S | 12 | 72 | 376 |
| H100185-0410-20S | 4 | 20 | 136 | H100185-2410-60S | 24 | 60 | 376 |
| H100185-0610-18S | 6 | 18 | 136 | H100185-3610-48S | 36 | 48 | 376 |
| H100185-1210-12S | 12 | 12 | 136 | H100185-96S | 0 | 96 | 426 |
| H100185-1810-06S | 18 | 6 | 136 | H100185-1210-84S | 12 | 84 | 426 |
| H100185-2410 | 24 | 0 | 136 | H100185-2410-72S | 24 | 72 | 426 |
| H100185-30S | 0 | 30 | 160 | H100185-3610-60S | 36 | 60 | 426 |
| H100185-0610-24S | 6 | 24 | 160 | H100185-4210-54S | 42 | 54 | 426 |
| H100185-1210-18S | 12 | 18 | 160 | H100185-108S | 0 | 108 | 472 |
| H100185-1810-12S | 18 | 12 | 160 | H100185-1210-96S | 12 | 96 | 472 |
| H100185-2410-06S | 24 | 6 | 160 | H100185-2410-84S | 24 | 84 | 472 |
| H100185-3010 | 30 | 0 | 160 | H100185-3610-72S | 36 | 72 | 472 |
* 다음을 주목합니다 회로는 20A use.10A 회로 번호와 신호 회로 ( 5A) 번호를 위한 대비에서 10A의 2 회로와 같은 N*10A가 표준품, 세부 사항을 위한 플스 조사 센링을 기반으로 맞춤화될 수 있게 하기 위해 결합하여 10A의 더 큰 경향, 엔 회로를 위한 대비가 될 수 있습니다.
H100185 등급 표
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| C(Standard) | 250RPM | 2000만 혁명 | 귀금속 |
| D(Industrical) | 600RPM | 8000만 혁명 | 귀금속 |
| Ｈ (고급 품질) | 1000RPM | 1억 5000만 혁명 | 금 합극 |
