원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
H150248
연락주세요
큰 통공 슬립 링은 150 밀리미터 이내에 회전축과 어떠한 회전 장치에도 적합합니다

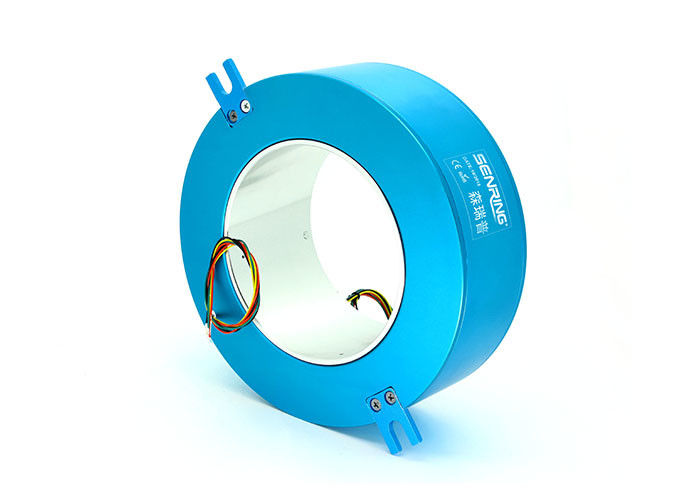

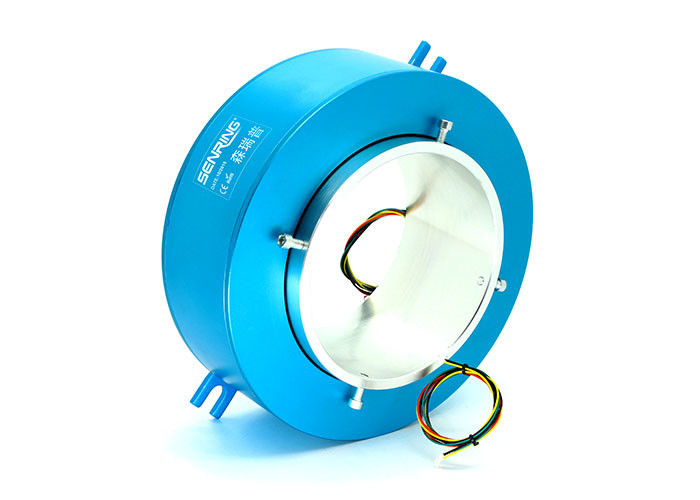

구멍 슬립 링을 통한 H150248에 대한 기술

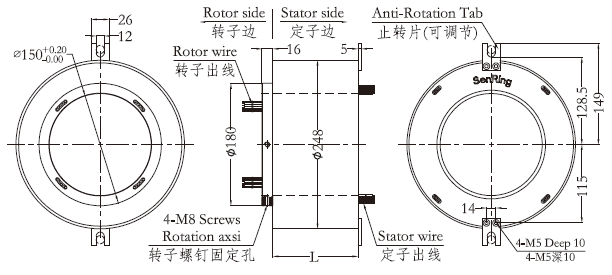

센링 H150248 시리즈 통공 전도성 슬립 링은 마찰 산업 기계류와 같은 ≤150mm 회전축과 어떠한 회전 장치에도 적합하여 다양한 제어신호를 수행하거나 전해서 360' 회전을 요구하는 장비와 고무 호스 생산 장치, 축산 기계, 리튬 배터리 코팅기기, 자동적 패키징 머신, 자동 박스 포장 장치, 자동적 충전과 기계 실링, 자동 힐 마사지사들과 다른 어떤 장치를 시험하여 150 밀리미터의 쓰루 호울 직경과 248 밀리미터의 외경을 가지고 있습니다.
애플리케이션 :
그라인딩 장치, 착유용 턴테이블, 코팅기기, 복싱 기계와 기계 실링과 같은 다양한 분야.
| 기계적으로 매개 변수 | |
| 직장 생활 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | Al 합금 |
| 토크 | 0.05N.m+0.02N.m/6 와이어 |
| IP은 등급입니다 | IP51 |
| 전기적 매개 변수 | ||
| Spec. | 힘 | 신호 |
| 전압 범위 | 0~690VAC/VDC | 0~440VAC/VDC |
| 용해 상태 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 Spec. | 비난에 까딱없는 실버-플이티드 AWG17# | 비난에 까딱없는 실버-플이티드 AWG22# |
| 각선 길이 | 표준 길이 300 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 800VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
구멍 슬립 링을 통한 H150248의 특징
1. 각각 신호 (2A)와 경향 (채널 당 10A, 선택적 최고 20A까지)을 지원합니다 ;
2. 최대 속도 : (표준 150RPM, 인더스트리얼 600RPM, H150248-0405GS와 같은 주문형인 고가 12000RPM) ;
3. 표준 모델들은 주문형 채널로, 2-36 채널 (채널 당 10A) 또는 2-72 신호 (채널 당 2A)를 지원합니다 ;
4. 접점 재료는 귀금속으로 만들어지고 과-단단한 금으로 코팅됩니다 ;
5. 저저항 변동과 콘택 저항은 우수한 전송 성능을 보증합니다 ;
6. 알루미늄 합금 주택과 일체형 구조체 설계는 그것을 설치하도록 쉽게 합니다 ;
큰 관통 구멍 슬립 링의 장점은 다음과 같습니다 :
1. 넓은 응용성 : 큰 관통 구멍 슬립 링은 장비, 회전 테이블, 카메라 펜틸트와 자동화 생산 라인을 패키징하면서, 의학 장비와 같은 회전축을 통하여 신호와 전력 전송을 요구하는 다양한 응용 시나리오에 적합합니다.
2. 대구경 설계 : 복잡한 응용 시나리오의 필요를 충족시켜 주면서, 큰 관통 구멍 설계는 더 많은 와이어와 신호를 수용할 수 있습니다.
3. 주문형입니다 : 큰 관통 구멍 슬립 링은 채널 번호와 경향과 시그널 타입과 같은 고객 요구 사항에 따라 맞춤화될 수 있습니다.
4. 안정적인 전송 성능 : 고 투과율 품질을 보증하면서, 큰 관통 구멍 슬립 링은 저접촉 저항값과 저소음과 안정적인 전송과 고품질 재료로 만들어집니다.
5. 용이한 설치 : 큰 관통 구멍 슬립 링은 설치하기 쉽고, 빨리 그리고 편리하게 설치되고 제거될 수 있습니다.
6. 강한 내구성 : 큰 관통 구멍 슬립 링은 강한 내구성과 높은 신뢰도를 가지고 있는 고품질 재료로 만들어집니다.
* 다음을 주목합니다 회로는 20A use.10A 회로 번호와 신호 회로 ( 5A) 번호를 위한 대비에서 10A의 2 회로와 같은 N*10A가 표준품, 세부 사항을 위한 플스 조사 센링을 기반으로 맞춤화될 수 있게 하기 위해 결합하여 10A의 더 큰 경향, 엔 회로를 위한 대비가 될 수 있습니다. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

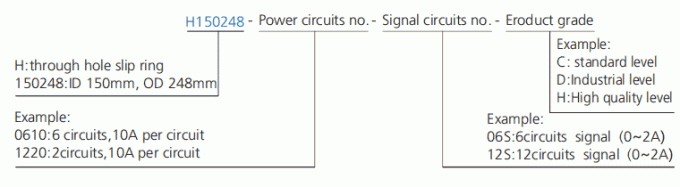

H150248 등급 표
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| C(Standard) | 250RPM | 2000만 혁명 | 귀금속 |
| D(Industrical) | 600RPM | 8000만 혁명 | 귀금속 |
| Ｈ (고급 품질) | 1000RPM | 1억 5000만 혁명 | 금 합극 |
