원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
H200320
연락주세요

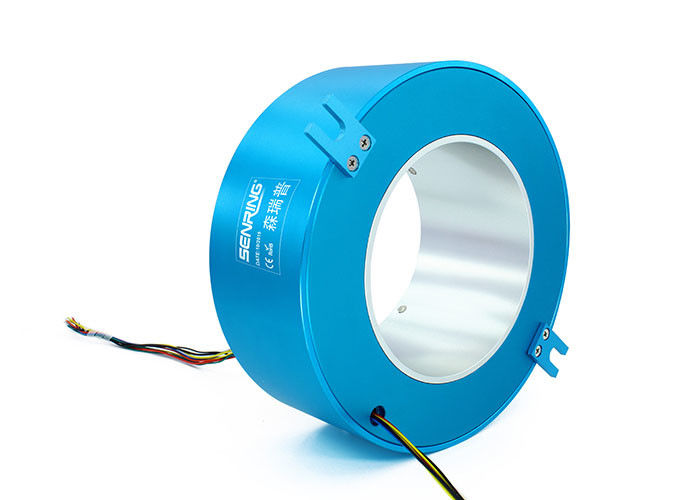

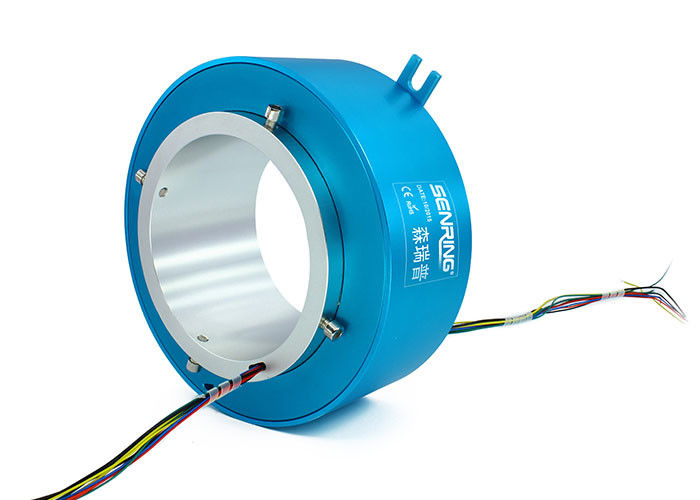

요업 기계류 또는 해양 감시 장치를 위한 큰 관통 보어 슬립 링
구멍 슬립 링을 통한 H200320에 대한 기술
구멍 슬립 링을 통한 센링 H200320 시리즈, (shaft≤200mm에 적합한) 구멍 200 사이즈 밀리미터, OD 320 밀리미터.H200320 시리즈는 잉에르갈 정확성 슬립 링입니다, 그것이 안정하게 전력 또는 신호를 전할 수 있고, 어떠한 장치에도 적용되었습니다 어디가 전송 전력과 신호에 요구합니다
구멍 슬립 링을 통한 H200320의 특징
1. 신호와 지원 전송하는 전력 ;
2. 최대 회전 속도 : (선택적인) 150RPM,600RPM,1200RPM ;
3. 표준 모델은 2~48 회로 전원(0~10A) 또는 2~108 회로 신호(0~5A)를 지원합니다, 경향과 채널이 맞춤화될 수 있습니다 ;
4. 접촉 재료가 귀금속을 사용했다는 것을 안정성과 직장 생활이 보증합니다 ;
5. 일체형 구조체 설계, 용이한 설치.
애플리케이션 :
큰 통공 (원축) 슬립 링은 요업 기계류, 해양 감시 장치, 로봇을 로딩한 래이저 커팅 머신과 설치 또는 신호와 전력의 미션을 위해 큰 통공이 요구되는 많은 다른 사람을 포함하는 다양한 분야에서 사용될 수 있습니다.
| 기계적으로 매개 변수 | |
| 직장 생활 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | Al 합금 |
| 토크 | 0.05N.m+0.02N.m/6 와이어 |
| IP은 등급입니다 | IP51 |
| 전기적 매개 변수 | ||
| Spec. | 힘 | 신호 |
| 전압 범위 | 0~690VAC/VDC | 0~440VAC/VDC |
| 용해 상태 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 Spec. | 비난에 까딱없는 실버-플이티드 AWG17# | 비난에 까딱없는 실버-플이티드 AWG22# |
| 각선 길이 | 표준 길이 300 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 800VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |

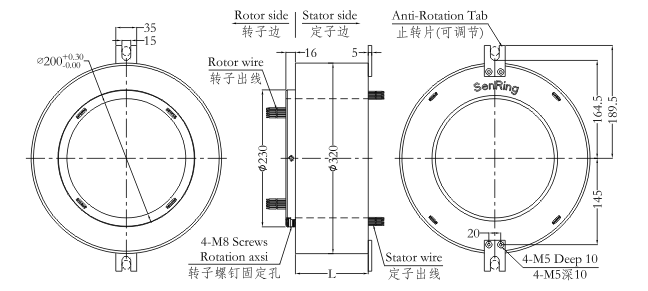

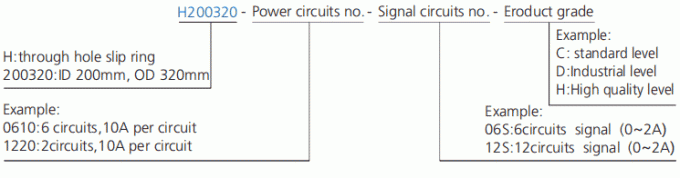

| 모델 | 회로 | 길이 L(mm) | 모델 | 회로 | 길이 L(mm) | ||
| 10A | 신호 또는 0-5A | 10A | 신호 또는 0-5A | ||||
| H200320-02S | 0 | 2 | 70 | H200320-36S | 0 | 36 | 240 |
| H200320-0210 | 2 | 0 | 70 | H200320--0610-30S | 6 | 30 | 240 |
| H200320-03S | 0 | 3 | 75 | H200320-1210-24S | 12 | 24 | 240 |
| H200320-0310 | 3 | 0 | 75 | H200320-3610 | 36 | 0 | 240 |
| H200320-06S | 0 | 6 | 90 | H200320-42S | 0 | 42 | 270 |
| H200320-0210-04S | 2 | 4 | 90 | H200320-0610-36S | 6 | 36 | 270 |
| H200320-0410-02S | 4 | 2 | 90 | H200320-1210-30S | 12 | 30 | 270 |
| H200320-0610 | 6 | 0 | 90 | H200320-4210 | 42 | 0 | 270 |
| H200320-12S | 0 | 12 | 120 | H200320-48S | 0 | 48 | 300 |
| H200320-0210-10S | 2 | 10 | 120 | H200320-0610-42S | 6 | 42 | 300 |
| H200320-0310-09S | 3 | 9 | 120 | H200320-1210-36S | 12 | 36 | 300 |
| H200320-0610-06S | 6 | 6 | 120 | H200320-1810-30S | 18 | 30 | 300 |
| H200320-0810-04S | 8 | 4 | 120 | H200320-P2410-24S | 24 | 24 | 300 |
| H200320-1010-02S | 10 | 2 | 120 | H200320-4810 | 48 | 0 | 300 |
| H200320-1210 | 12 | 0 | 120 | H200320-60S | 0 | 60 | 360 |
| H200320-18S | 0 | 18 | 150 | H200320-0610-54S | 6 | 54 | 360 |
| H200320-0210-16S | 2 | 16 | 150 | H200320-0910-51S | 9 | 51 | 360 |
| H200320-0410-14S | 4 | 14 | 150 | H200320-1210-48S | 12 | 48 | 360 |
| H200320-0610-12S | 6 | 12 | 150 | H200320-2410-36S | 24 | 36 | 360 |
| H200320-0810-10S | 8 | 10 | 150 | H200320-72S | 0 | 72 | 420 |
| H200320-1010-08S | 10 | 8 | 150 | H200320-1210-60S | 12 | 60 | 420 |
| H200320-1210-06S | 12 | 6 | 150 | H200320-2410-48S | 24 | 48 | 420 |
| H200320-1410-04S | 14 | 4 | 150 | H200320-3610-36S | 36 | 36 | 420 |
| H200320-1610-02S | 16 | 2 | 150 | H200320-84S | 0 | 84 | 480 |
| H200320-24S | 0 | 24 | 180 | H200320-1210-72S | 12 | 72 | 480 |
| H200320-0410-20S | 4 | 20 | 180 | H200320-2410-60S | 24 | 60 | 480 |
| H200320-0610-18S | 6 | 18 | 180 | H200320-3610-48S | 36 | 48 | 480 |
| H200320-1210-12S | 12 | 12 | 180 | H200320-96S | 0 | 96 | 540 |
| H200320-1810-06S | 18 | 6 | 180 | H200320-1210-84S | 12 | 84 | 540 |
| H200320-2410 | 24 | 0 | 180 | H200320-2410-72S | 24 | 72 | 540 |
| H200320-30S | 0 | 30 | 210 | H200320-3610-60S | 36 | 60 | 540 |
| H200320-0610-24S | 6 | 24 | 210 | H200320-4210-54S | 42 | 54 | 540 |
| H200320-1210-18S | 12 | 18 | 210 | H200320-108S | 0 | 108 | 600 |
| H200320-1810-12S | 18 | 12 | 210 | H200320-1210-96S | 12 | 96 | 600 |
| H200320-2410-06S | 24 | 6 | 210 | H200320-2410-84S | 24 | 84 | 600 |
| H200320-3010 | 30 | 0 | 210 | H200320-3610-72S | 36 | 72 | 600 |
* 다음을 주목합니다 회로는 20A use.10A 회로 번호와 신호 회로 ( 5A) 번호를 위한 대비에서 10A의 2 회로와 같은 N*10A가 표준품, 세부 사항을 위한 플스 조사 센링을 기반으로 맞춤화될 수 있게 하기 위해 결합하여 10A의 더 큰 경향, 엔 회로를 위한 대비가 될 수 있습니다.
H200320 등급 표
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| C(Standard) | 250RPM | 2000만 혁명 | 귀금속 |
| D(Industrical) | 600RPM | 8000만 혁명 | 귀금속 |
| Ｈ (고급 품질) | 1000RPM | 1억 5000만 혁명 | 금 합극 |
