원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
3304006
연락주세요

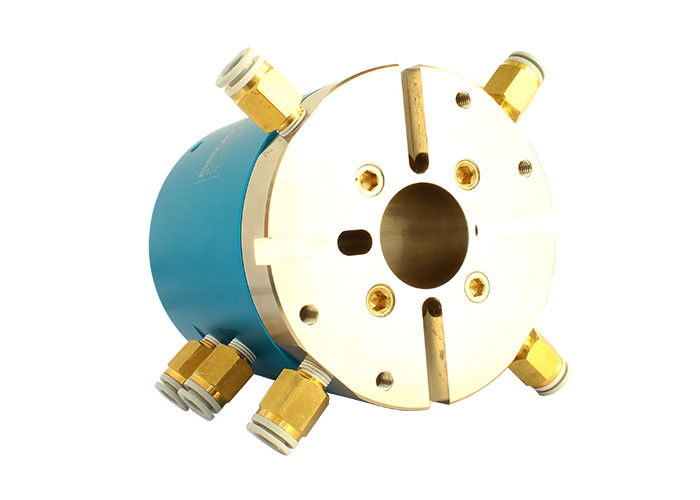

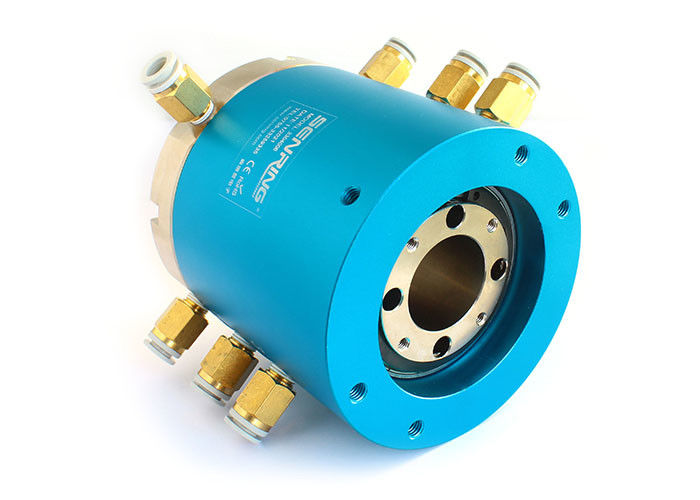

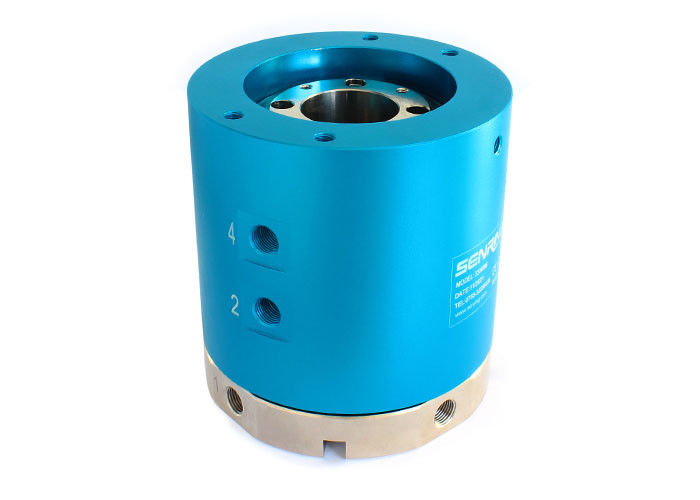

30 밀리미터는 공압과 전기적 슬립링 회전 커넥터를 파냅니다
3304006 원축 슬립 링에 대한 기술
센링 3304006 일련 공기 회전식 결합은 공기인 30 밀리미터 통공 듀얼 도입이고 네 독립적 압축된 공기, 진공과 다른 가스 언론을 전하기 위해 360 도 회전시킬 수 있는 전기적 슬립링입니다. 그것은 4 밀리미터와 6 밀리미터와 8 밀리미터와 같은 기송관의 다양한 크기를 지원합니다. 3304006 시리즈 회전식 공기이고 전기 슬립 링은 가스를 전할 뿐만 아니라 전류의 전송을 섞을 수 있습니다.
3304006 원축 슬립 링의 특징
선택적 순수한 가스 슬립 링 또는 하이브리드 슬립 링이 공기이고 전기 통합을 위해 전선과 신호라인, 이더넷, 제어 라인, 솔레노이드, 감지 라인과 다른 성분으로 구성됩니다. 공기이고 전기 슬립 링의 센터는 회전축을 통과할 수 있는 30 통공을 가지고 있습니다. 통과할 수 있는 언론은 압축된 공기, 질소, 화학적 혼합 가스, 냉각수, 등을 포함합니다.
3304006 원축 슬립 링의 기술 명세서
| 도입(가스) | 4 도입 |
| 관경 | 6~8mm 파이프, G1/8"Port |
| 기계적 데이터 | |
| 투기. | 자료 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 맥스. 동작속도 | 250RPM 콘티누스리, 간헐적으로 1000RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접촉 마테리아 | 귀금속 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 맥스. 운영 압력 | 양의 압력 1Mpa, 진공 -90kPa | |
| 토크 | <0> | |
| 전기적 데이터 | ||
| 투기. | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 용해 상태 저항 | <500m> | <500m> |
| 와이어 투기를 이끄세요. | AWG17# 은 도금한 테프론 재질 와이어 | AWG22# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 250 밀리미터 (맞춤화될 수 있습니다) |
|
| 용해 상태 저항 | 500VAC@50Hz,6s | |
| 전기적 잡음 | <0> | |
부품 호기 기술
그림
표준 모델 목록
| 모델 | 도입(가스) | 포트의 크기 | 관경 |
| 3304006 | 4 도입 | G1/8 " | 6~8mm |
FAQ :
1. 공장 또는 무역 업체입니까?
한 : 우리는 고위급 연구 개발 팀과 전문적 공장입니다.
2. 슬립 링이 무엇입니까?
슬립 링은 움직이지 않은 것 회전 구조까지 전력과 전기 신호의 전송을 허락하는 전자기계 장치입니다. 슬립 링은 전력 또는 신호를 전하는 동안 회전을 요구하는 어떠한 기전 시스템에서 사용될 수 있습니다. 그것은 기계적 성능을 개선하고, 시스템 동작을 단순화하고 움직일 수 있는 공동으로부터 매달리는 피해 경향 와이어를 제거할 수 있습니다.
3. 당신은 맞춘 슬립 링을 제공합니까?
예, 당신이 관습 / 수정 솔루션이 가장 아마 요구되거나 당신의 선택에 필요 지원이 시작되기 위해 우리와 연락한다고 확신하면. 우리의 엔지니어들은 당신의 필요를 위한 완전한 해결책을 제안할 것입니다.
