원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
3402004
연락주세요

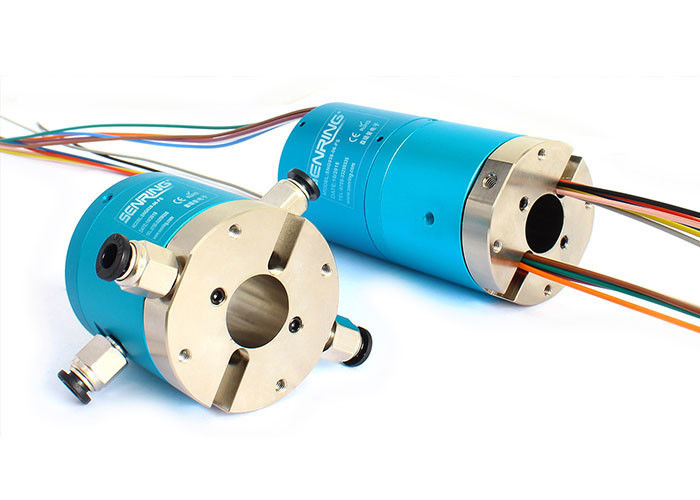

두 도입 원축 로터리 유니온은 전기적인 전송을 결합시킬 수 있습니다
3402004 원축 슬립 링에 대한 기술
SENRING 두 도입 원축 로터리 유니온은 2 아웃 중공 구멍 로터리 유니온, 표준 원축 칫수 20 밀리미터에 3402004 시리즈는 2입니다, 다른 원축 사이즈가 맞춤화될 수 있습니다.
선택 :
1. 회로와 경향과 전압.
2. 작업 속도.
3. 각선 길이.
4. 설치 방법과 도선 출구 방향.
5. 하우징 소재와 접점 재료.
6. OD와 ID와 길이.
7. 연결기는 선택적입니다.
3402004 원축 슬립 링의 기술 명세서
| 도입(가스) | 2 도입 |
| 관경 | 4~6mm 파이프, M5quot ; 공항 |
| 기계적 데이터 | |
| 투기. | 자료 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 맥스. 동작속도 | 250RPM 콘티누스리, 간헐적으로 1000RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접촉 마테리아 | 귀금속 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 맥스. 운영 압력 | 양의 압력 1Mpa, 진공 -90kPa | |
| 토크 | <0> | |
| 전기적 데이터 | ||
| 투기. | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 용해 상태 저항 | <500m> | <500m> |
| 와이어 투기를 이끄세요. | AWG17# 은 도금한 테프론 재질 와이어 | AWG22# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 250 밀리미터 (맞춤화될 수 있습니다) |
|
| 용해 상태 저항 | 500VAC@50Hz,6s | |
| 전기적 잡음 | <0> | |
3402004 원축 슬립 링의 특징
1. 함께 회전하기 위해 기계 팔로 설치될 수 있습니다 ;
2. USB, HDMI, 1000M 이더넷, VGA, DVI, 동축 RF (고주파), 서보 모터 신호, 공업 버스 슬립 링... 등과 같은 혼합된 전기와 신호를 전하는 것 지원하세요 ;
3. 360은' 압축된 공기, 스팀, 진공이, 음압, 양의 압력... 기타 등등을 전합니다 ;
4. 맥스. 압력(들) :1Mpa (진공 : -100kPa, 더 높은 압력은 맞춤화될 수 있습니다) ;
5. 4~6mm 파이프를 위한 2곳 M5 공항을 지원하세요 ;
6. 표준 원축 칫수 20 밀리미터.
부품 호기 기술
그림
표준 모델 목록
| 모델 | 도입(가스) | 포트의 크기 | 관경 |
| 3402004 | 2 도입 | M5 | 4~6mm |
| 모델 | 도입(가스) | 포트의 크기 | 관경 | Power/Signal(5A/10A) | 길이 L(mm) |
| 3402004-0605 | 2 도입 | M5 | 4~6mm | 6 | 34.5 |
| 3402004-1205 | 2 도입 | M5 | 4~6mm | 12 | 52.5 |
