원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
3404004
연락주세요

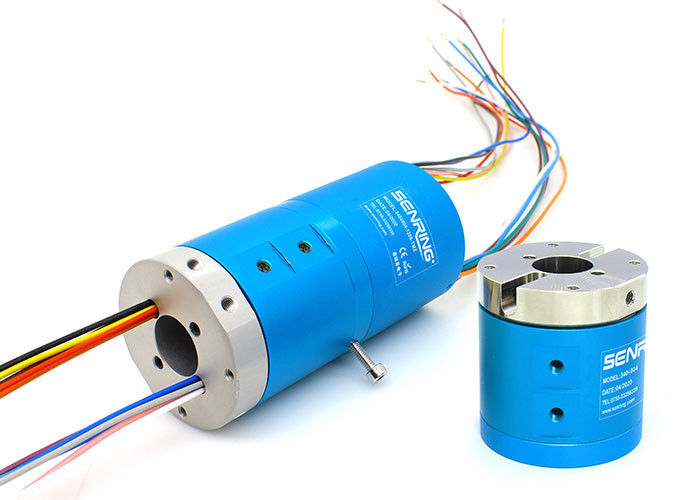

4 통과 원축 로터리 유니온 M5는 4~6mm 파이프 기준 원축 칫수 20 밀리미터를 지원합니다
3404004 원축 슬립 링에 대한 기술
SENRING 4 도입 원축 로터리 유니온은 4 아웃 중공 구멍 로터리 유니온, 표준 원축 칫수 20 밀리미터에 3404004 시리즈는 4입니다, 다른 원축 사이즈가 맞춤화될 수 있습니다.
샤프트 위의 슬립 링이 무엇입니까?
슬립 링은 중심 샤프트를 따라 타고, 밑창판에 앉습니다. 밑창판 또는 탑재는 움직이지 않게 하고 샤프트가 센터에서 회전합니다. 이것은 슬립 링이 회로를 완료하면서, 전력을 고정 시스템에서 360 학위 회전부로 이동시킬 수 있게 허락합니다.
3404004 원축 슬립 링의 기술 명세서
| 도입(가스) | 4 도입 |
| 관경 | 4~6mm 파이프, M5quot ; 공항 |
| 기계적 데이터 | |
| 투기. | 자료 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 맥스. 동작속도 | 250RPM 콘티누스리, 간헐적으로 1000RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접촉 마테리아 | 귀금속 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 맥스. 운영 압력 | 양의 압력 1Mpa, 진공 -90kPa | |
| 토크 | <0> | |
| 전기적 데이터 | ||
| 투기. | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 용해 상태 저항 | <500m> | <500m> |
| 와이어 투기를 이끄세요. | AWG17# 은 도금한 테프론 재질 와이어 | AWG22# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 250 밀리미터 (맞춤화될 수 있습니다) |
|
| 용해 상태 저항 | 500VAC@50Hz,6s | |
| 전기적 잡음 | <0> | |
3404004 원축 슬립 링의 특징
1. 함께 회전하기 위해 기계 팔로 설치될 수 있습니다 ;
2. USB, HDMI, 1000M 이더넷, VGA, DVI, 동축 RF (고주파), 서보 모터 신호, 공업 버스 슬립 링... 등과 같은 혼합된 전기와 신호를 전하는 것 지원하세요 ;
3. 360은' 압축된 공기, 스팀, 진공이, 음압, 양의 압력... 기타 등등을 전합니다 ;
4. 맥스. 압력(들) :1Mpa (진공 : -100kPa, 더 높은 압력은 맞춤화될 수 있습니다) ;
5. 4~6mm 파이프를 위한 4곳 M5 공항을 지원하세요 ;
6. 표준 원축 칫수 20 밀리미터.

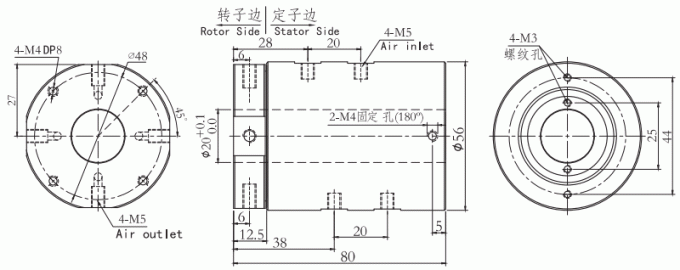

부품 호기 기술
그림

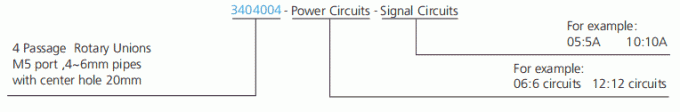

표준 모델 목록
| 모델 | 도입(가스) | 포트의 크기 | 관경 |
| 3404004 | 4 도입 | M5 | 4~6mm |
| 모델 | 도입(가스) | 포트의 크기 | 관경 | Power/Signal(5A/10A) | 길이 L(mm) |
| 3404004-0605 | 4 도입 | M5 | 4~6mm | 6 | 34.5 |
| 3404004-1205 | 4 도입 | M5 | 4~6mm | 12 | 57.5 |
FAQ :
1. 공장 또는 무역 업체입니까?
한 : 우리는 고위급 연구 개발 팀과 전문적 공장입니다.
2. 슬립 링이 무엇입니까?
슬립 링은 움직이지 않은 것 회전 구조까지 전력과 전기 신호의 전송을 허락하는 전자기계 장치입니다. 슬립 링은 전력 또는 신호를 전하는 동안 회전을 요구하는 어떠한 기전 시스템에서 사용될 수 있습니다. 그것은 기계적 성능을 개선하고, 시스템 동작을 단순화하고 움직일 수 있는 공동으로부터 매달리는 피해 경향 와이어를 제거할 수 있습니다.
3. 당신은 맞춘 슬립 링을 제공합니까?
예, 당신이 관습 / 수정 솔루션이 가장 아마 요구되거나 당신의 선택에 필요 지원이 시작되기 위해 우리와 연락한다고 확신하면. 우리의 엔지니어들은 당신의 필요를 위한 완전한 해결책을 제안할 것입니다.
