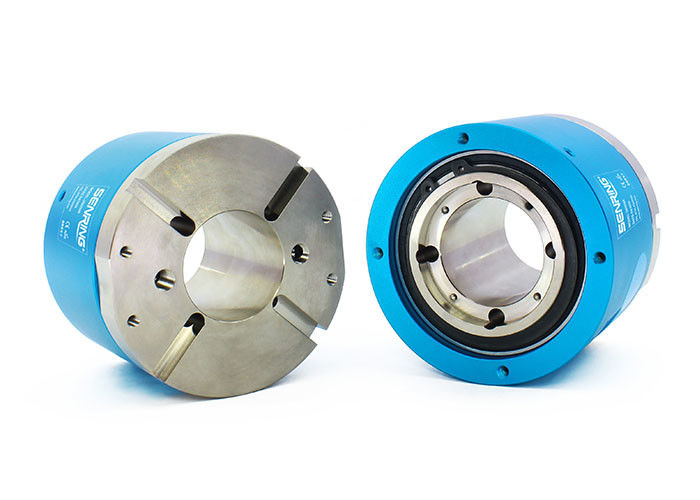

2 통과 원축 로터리 유니온은 6~8mm 파이프 기준 원축 50 사이즈 밀리미터를 지원합니다
3502006 원축 슬립 링에 대한 기술
SENRING 2 도입 원축 로터리 유니온은 2 아웃 중공 구멍 로터리 유니온, 표준 원축 50 사이즈 밀리미터에 3502006 시리즈는 2입니다, 다른 원축 사이즈가 맞춤화될 수 있습니다.
3502006 원축 슬립 링의 기술 명세서
| 도입(가스) | 2 도입 |
| 관경 | 6~8mm 파이프, G1/8"; 공항 |
| 기계적 데이터 | |
| 투기. | 자료 |
| 직장 생활 | 0는 레프를 위해 (근무 조건에 의존합니다) |
| 맥스. 동작속도 | 250RPM 콘티누스리, 간헐적으로 1000RPM |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접촉 마테리아 | 귀금속 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 맥스. 운영 압력 | 양의 압력 1Mpa, 진공 -90kPa | |
| 토크 | <0> | |
| 전기적 데이터 | ||
| 투기. | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~440VAC/VDC |
| 용해 상태 저항 | <500m> | <500m> |
| 와이어 투기를 이끄세요. | AWG17# 은 도금한 테프론 재질 와이어 | AWG22# 은 도금한 테프론 재질 와이어 |
| 각선 길이 | 표준 250 밀리미터 (맞춤화될 수 있습니다) |
|
| 용해 상태 저항 | 500VAC@50Hz,6s | |
| 전기적 잡음 | <0> | |
3502006 원축 슬립 링의 특징
1. 함께 회전하기 위해 기계 팔로 설치될 수 있습니다 ;
2. USB, HDMI, 1000M 이더넷, VGA, DVI, 동축 RF (고주파), 서보 모터 신호, 공업 버스 슬립 링... 등과 같은 혼합된 전기와 신호를 전하는 것 지원하세요 ;
3. 360은' 압축된 공기, 스팀, 진공이, 음압, 양의 압력... 기타 등등을 전합니다 ;
4. 맥스. 압력(들) :1Mpa (진공 : -100kPa, 더 높은 압력은 맞춤화될 수 있습니다) ;
5. 6~8mm 파이프를 위한 2 G1/8 " 공항을 지원하세요 ;
6. 표준 원축 50 사이즈 밀리미터.
부품 호기 기술
그림
표준 모델 목록
| 모델 | 도입(가스) | 포트의 크기 | 관경 |
| 3502006 | 2 도입 | G1/8 " | 6~8mm |
| 모델 | 도입(가스) | 포트의 크기 | 관경 | 전원 회로(10A) | 신호 회로(5A) | 길이 L(mm) |
| 3502006-1205 | 2 도입 | G1/8 " | 6~8mm | 0 | 12 | 74 |
| 3502006-1210 | 2 도입 | G1/8 " | 6~8mm | 12 | 0 | 74 |
| 3502006-1805 | 2 도입 | G1/8 " | 6~8mm | 0 | 18 | 100 |
| 3502006-1810 | 2 도입 | G1/8 " | 6~8mm | 18 | 0 | 100 |
| 3502006-2405 | 2 도입 | G1/8 " | 6~8mm | 0 | 24 | 124 |
| 3502006-2410 | 2 도입 | G1/8 " | 6~8mm | 24 | 0 | 124 |
FAQ :
1. 슬립 링이 무엇입니까?
슬립 링은 움직이지 않은 것 회전 구조까지 전력과 전기 신호의 전송을 허락하는 전자기계 장치입니다. 슬립 링은 전력 또는 신호를 전하는 동안 회전을 요구하는 어떠한 기전 시스템에서 사용될 수 있습니다. 그것은 기계적 성능을 개선하고, 시스템 동작을 단순화하고 움직일 수 있는 공동으로부터 매달리는 피해 경향 와이어를 제거할 수 있습니다.
2. 어떻게 합니까?
우리는 고품질 슬립 링을 제조하면서, 설계하면서, 발달하는 것에 집중하고, 회전 시스템을 위한 다양한 솔루션을 제공합니다.
3. 당신은 맞춘 슬립 링을 제공합니까?
예, 당신이 관습 / 수정 솔루션이 가장 아마 요구되거나 당신의 선택에 필요 지원이 시작되기 위해 우리와 연락한다고 확신하면. 우리의 엔지니어들은 당신의 필요를 위한 완전한 해결책을 제안할 것입니다.
