원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
K212
연락주세요

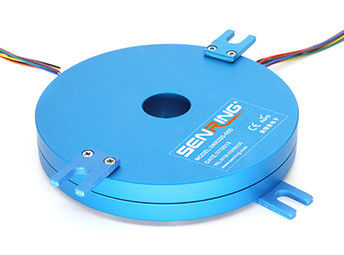

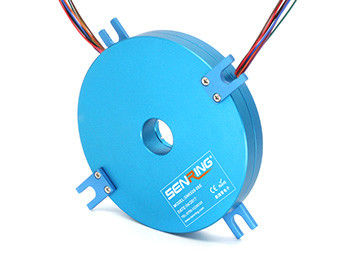

삶으로 일한 최고 가는 PCB 슬립 링 두께 20 밀리미터 저토크와 슈퍼 장기간
k212 부침개 슬립 링에 대한 기술
SENRING K212 시리즈 부침개 슬립 링은 구멍 12.7 사이즈 밀리미터, 두께 20 밀리미터, 76mm-252mm으로부터의 OD 범위로, 최고 가는 슬립 링입니다. K212 일련 부침개 슬립 링은 주로 제한된 공간과 그 장치와 트힉킨 위의 슬립 링의 엄격한 제한에 적용됩니다
k212 부침개 슬립 링의 장점
1. 전송 제어와 데이터 신호
2. 모듈 설계는 재고품 제조 기술을 통하여 특수한 요구 사항을 충족시킵니다
3. 귀하의 어플리케이션을 위한 주문 제작 구조

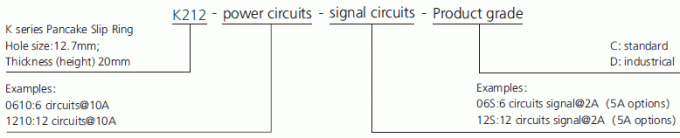

부품 호기 기술

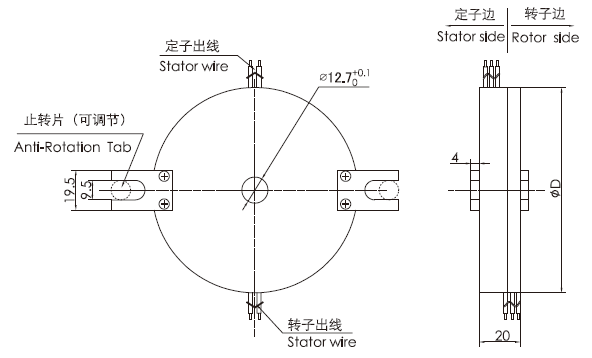

k212 부침개 슬립 링을 그린 그림
k212 부침개 슬립 링의 특징
1. 두께 (높이) 20 밀리미터 ;
2. OD 76mm-252mm, 12.7 사이즈 밀리미터에 구멍을 뚫습니다 ;
3. 특별한 진공 밀봉 기술 & 귀금속 부러시는 높은 안정성을 보증합니다 ;
4. 고주파 신호, 제어신호와 영상 신호, 등과 같은 다양한 신호를 전송하기 위해 결합될 수 있습니다 ;
5. 우수한 채 성능을 전하고 회전시킵니다 ;
6. 저토크, 낮은 마찰, 낮은 전기적 잡음과 최고 긴 일하는 삶 ;
표준 모델 목록
| 모델 | signal/5A | 10A | 20A | OD(MM) |
| K212-02S | 2 | 0 | 0 | 76 |
| K212-0210 | 0 | 2 | 0 | 76 |
| K212-0210-02S | 2 | 2 | 0 | 92 |
| K212-0410 | 0 | 4 | 0 | 92 |
| K212-06S | 6 | 0 | 0 | 108 |
| K212-0610 | 0 | 6 | 0 | 108 |
| K212-0620 | 0 | 0 | 6 | 108 |
| K212-0210-04S | 4 | 2 | 0 | 108 |
| K212-12S | 12 | 0 | 0 | 156 |
| K212-1210 | 0 | 12 | 0 | 156 |
| K212-1220 | 0 | 0 | 12 | 156 |
| K212-0610-06S | 6 | 6 | 0 | 156 |
| K212-0620-06S | 6 | 0 | 6 | 156 |
| K212-18S | 18 | 0 | 0 | 204 |
| K212-1810 | 0 | 18 | 0 | 204 |
| K212-0610-12S | 12 | 6 | 0 | 204 |
| K212-1210-06S | 6 | 12 | 0 | 204 |
| K212-0810-10S | 10 | 8 | 0 | 204 |
| K212-24S | 24 | 0 | 0 | 252 |
| K212-2410 | 0 | 24 | 0 | 252 |
| K212-0610-18S | 18 | 6 | 0 | 252 |
| K212-1210-12S | 12 | 12 | 0 | 252 |
| 기계적 데이터 | |
| 투기 | 자료 |
| 삶(참조)로 일하기 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 임시로 일하기. | -30C~80C |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | 알루미늄 합금 |
| IP은 등급입니다 | IP51 |
| 전기적 데이터 | ||
| 투기 | 자료 | |
| 힘 | 신호 | |
| 전압 범위 | 0~440VAC/VDC | 0~240VAC/VDC |
| 절연 저항 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 도선 투기. | 비난에 까딱없는 실버-플이티드 AWG17# | 비난에 까딱없는 실버-플이티드 AWG22# |
| 각선 길이 | 표준 300 밀리미터 (맞춤화될 수 있습니다) |
|
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 | < 0=""> | |
| 토크 | 0.1N.m ;+0.03N.m/6 회로 | |
k212 부침개 슬립 링 등급 표
| Ｇ 라데 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| Ｃ :표준 | 60RPM | 300만 혁명 | 귀금속 |
| Ｄ :산업의 | 200RPM | 1000만 혁명 |
금 금
|
