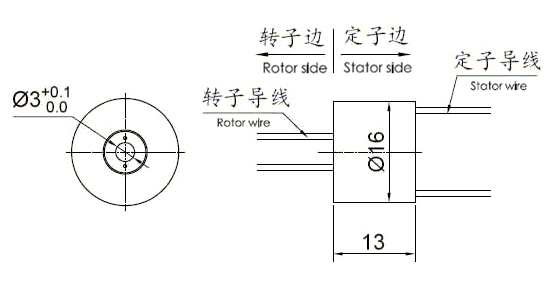

그림

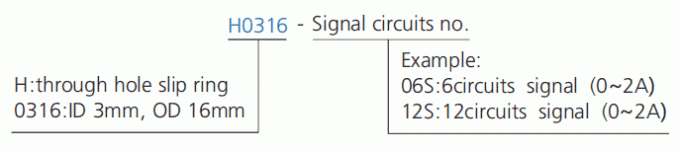

표준 모델 목록
| 모델 | 회로 (신호 또는 0-2A) | 길이 L(mm) |
| H0316-02S | 2 | 13.3 |
| H0316-03S | 3 | 21 |
| H0316-04S | 4 | 21 |
| H0316-06S | 6 | 21 |
| H0316-08S | 8 | 21 |
* 다음을 주목합니다 회로는 4A 사용을 위해 평행하게 2A의 2 회로와 같은 N*2A를 얻기 위해 결합하여 2A의 더 큰 경향, 엔 회로를 위한 대비가 될 수 있습니다.
H0316 시리즈 슬립 링의 기술 명세서
| 기계적으로 매개 변수 | |
| 직장 생활 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 회전 속도 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 일하는 임시. | -30' C~80' Ｃ |
| 작업 습도 | 0~85% RH |
| 접점 재료 | 벨소리 등급 테이블을 하락하는 것을 참조하세요 |
| 하우징 소재 | Al 합금 |
| 토크 | 0.05N.m+0.02N.m/6 와이어 |
| IP은 등급입니다 | IP51 |
| 전기적 매개 변수 | ||
| Spec. | 힘 | 신호 |
| 전압 범위 | 0~240VAC/VDC | 0~240VAC/VDC |
| 절연 저항 | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| 도선 Spec. | 비난에 까딱없는 실버-플이티드 AWG28# | 비난에 까딱없는 실버-플이티드 AWG28# |
| 각선 길이 | 표준 길이 300 밀리미터 (맞춤화될 수 있습니다) | |
| 절연 내력 | 500VAC@50Hz,60s | |
| 전기적 잡음 |
< 0=""> |
|
H0316 등급 표
| 등급 코드 | 최대 회전 속도 | 직장 생활 | 접점 재료 |
| C(Standard) | 250RPM | 2000만 혁명 | 귀금속 |
| D(Industrical) | 600RPM | 8000만 혁명 | 귀금속 |
| Ｈ (고급 품질) | 1000RPM | 1억 5000만 혁명 | 금 합극 |
