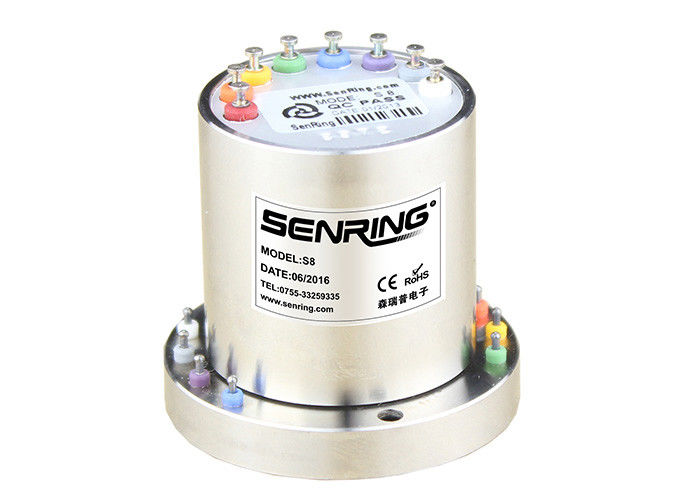

12000RPM 고속도 하락은 일체형 구조체, 경량, 높은 IP 학년으로 떠들썩합니다
G000 고속도 슬립 링에 대한 기술
안에 로보틱스, 풍력 발전용 터빈, 의학 장비와 항공우주 시스템을 포함하여 고속 슬립 링은 일반적으로 다양한 산업 적용에서 사용됩니다. 그들은 고속 회전 설비에서 데이터와 전력을 전송하기 위한 믿을 만하고 효율적 솔루션을 제공합니다.
가장 높은 회전 속도인 SENRING G000 시리즈 고속도 슬립 링, 최대 속도 12000RPM은 고속도 시리즈 하락 중에 회전한 360이' 울릴 때 환 모형을 하락합니다. 일체형 구조체, 경량, 높은 IP 학년으로.
G000 고속도 슬립 링의 특징
당신이 언급하고 있는 회전식 결합은 12,000 RPM의 최대 속도를 가지고 있고, 확실히 0.1-1A 신호의 2-16 채널을 전하도록 설계됩니다. 조인트는 그림에 나타난 바와 같이, 41.2 밀리미터의 회전자 외경과 31 밀리미터의 고정자 외경으로, 단단한 구멍을 가지고 있습니다.
냉각에 대한 필요성을 제거하면서, 이 회전식 결합은 고온 합금과 복합 소재로 만들어집니다. 그것은 설치하기 위해 쉽게 하는 통합된 구조설계를 가지고 있고 높은 동심성을 제공합니다.
이 회전식 결합은 일반적으로 항공기 엔진 속도 테스팅, 자동차 반축과 전송 샤프트 토크 측정 시스템과 같은 적용에서 사용됩니다.
| 기계적 데이터 | |
| 투기 | 자료 |
| 회전 속도 | 12000RPM |
| 임시로 일하기. | -30C~80C |
| 작업 습도 | 0~85%RH |
| 접점 재료 | SENRING 하락은 등급 표를 울립니다 |
| 하우징 소재 | 알루미늄 합금 |
| 토크 | 0.1N.m ;+0.03N.m/6 회로 |
| 전기적 데이터 | |
| 투기 | 자료 |
| 전압 범위 | 0~440VAC/VDC |
| 절연 저항 | ≥1000MΩ/500VDC |
| 도선 투기. | 단말기 |
| 각선 길이 | 표준 300 밀리미터 (맞춤화될 수 있습니다) |
| 절연 내력 | 800VAC@50Hz,60s |
| 전기적 잡음 | < 0=""> |
| 증명서 | 로에스, CE |
| IP은 등급입니다 | IP51 |

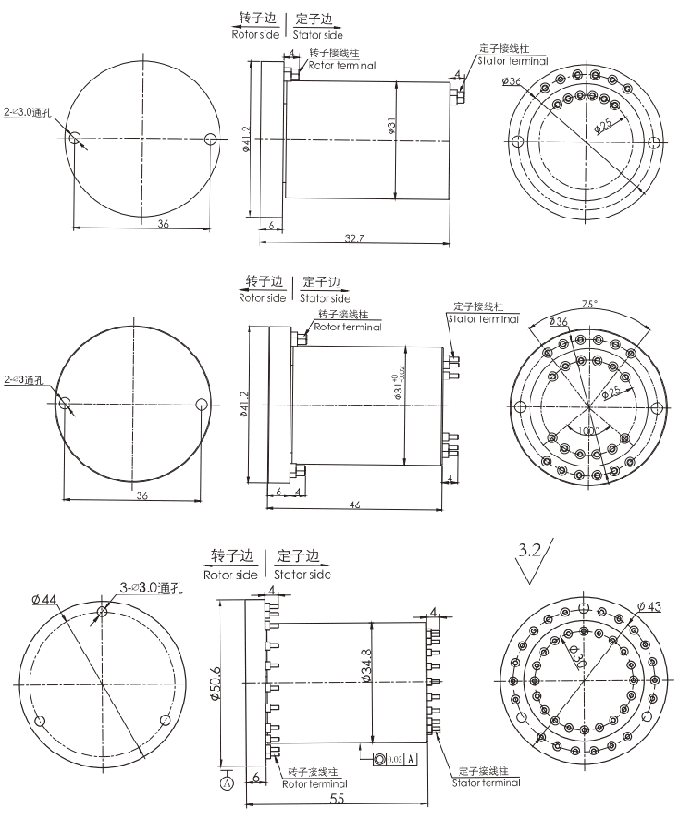

G000 고속도 슬립 링을 그린 그림
고속 회전식 결합은 고속 회전 설비에 믿을 만하고 송신 신호와 전력을 위한 효율적인 솔루션입니다. 그것의 고속 능력과 신호 전송 능력, 단단한 홀 디자인, 재료, 일체형 구조체 설계와 전형적인 애플리케이션은 산업 적용의 넓은 범위에 대해 인기있는 선택로 만듭니다.
