원래 장소:
중국
브랜드 이름:
senring
인증:
CE, ISO9001
모델 번호:
G2056
연락주세요

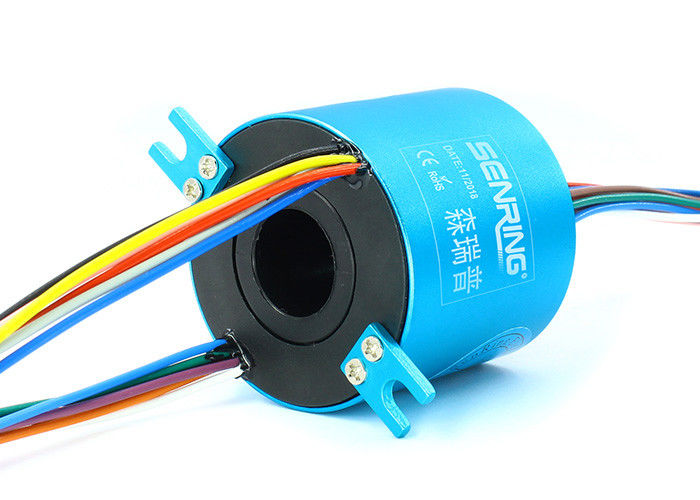

고속도 회전 장비를 위한 맥스 고속 1500RPM 고속도 슬립 링
G2056 고속도 슬립 링에 대한 기술
센링은 고속도 슬립 링입니다, 연결이 양쪽 슬립 링 날개와 고정자에 위치한 컬러 코드화된 납땜용 단자를 통하여 만들어집니다. 영구히 윤활된 베어링은 정기적청정과 점검에 대한 필요성을 제거합니다. 고속도 전기 슬립 링의 무게와 이러한 슬립 링 조립의 콤팩트 디자인은 그들을 공간이 제한되는 적용의 용도에 이상적이게 합니다.
G2056 고속도 슬립 링의 특징
1. 컬러 코드화된 단말기
2. 소형 구조, 경량
3. 영구히 윤활된 베어링
4. 루그게드 Al 합금, 스테인레스 강 하우징 소재
5. 고급 품질 링 앤드 브러시
고속 슬립 링은 고속으로 회전하는 동안 신호와 세력을 전송하도록 설계되는 일종의 회전식 결합입니다. 그것은 일반적으로 장비의 기지에 장착된 정지된 부분과 회전 성분에 붙어 있는 회전부로, 정지된 부분과 회전부로 구성됩니다.
고속 슬립 링은 일반적으로 다수 도전 링과 전기 신호와 전력이 정지된 부분에서부터 회전부까지 전해질 수 있게 허락하는 솔로 구성됩니다. 링 앤드 브러시는 고속도에 견디고 약간의 고속 하락으로, 믿을 만한 신호 전송이 최대 수만의 분당 회전수 (RPM)의 속도로 송신 신호와 전기를 할 수 있게 울리는다는 것을 보증하도록 설계됩니다.

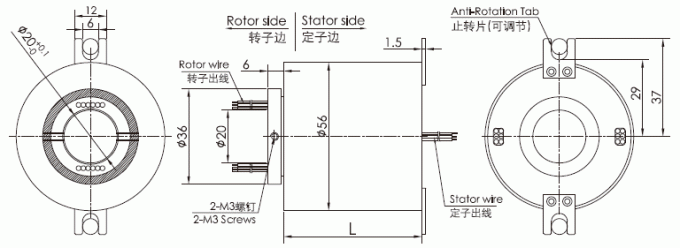

G2056 고속도 슬립 링을 그린 그림
표준 모델 목록
| 모델 | 회로(10A) | 길이 L(mm) |
| G2056-06 | 6 회로 | 34 |
| G2056-12 | 12 회로 | 52 |
*Remark : 회로는 20A 사용을 위해 평행하게 10A의 2 회로와 같은 N*10A를 얻기 위해 결합하여 10A의 큰 current,N 회로를 위한 대비가 될 수 있습니다.당신이 전력과 신호인 이더넷의 채널 호기를 특화할 필요가 있거나, 다른 신호를 섞으면 PL은 SENRING 판매원과 연락합니다.
| 기계적 데이터 | |
| 투기 | 자료 |
| 회전 속도 | 1500RPM |
| 임시로 일하기. | -30C~80C |
| 작업 습도 | 0~85%RH |
| 접점 재료 | SENRING 하락은 등급 표를 울립니다 |
| 하우징 소재 | 알루미늄 합금 |
| 토크 | 0.05N.m ;+0.02N.m/6 회로 |
| 전기적 데이터 | |
| 투기 | 자료 |
| 전압 범위 | 0~440VAC/VDC |
| 절연 저항 | ≥1000MΩ/500VDC |
| 도선 투기. | 비난에 까딱없는 실버-플이티드 AWG17# |
| 각선 길이 | 표준 300 밀리미터 (맞춤화될 수 있습니다) |
| 절연 내력 | 800VAC@50Hz,60s |
| 전기적 잡음 | < 0=""> |
| 증명서 | 로에스, CE |
| IP은 등급입니다 | IP51 |
